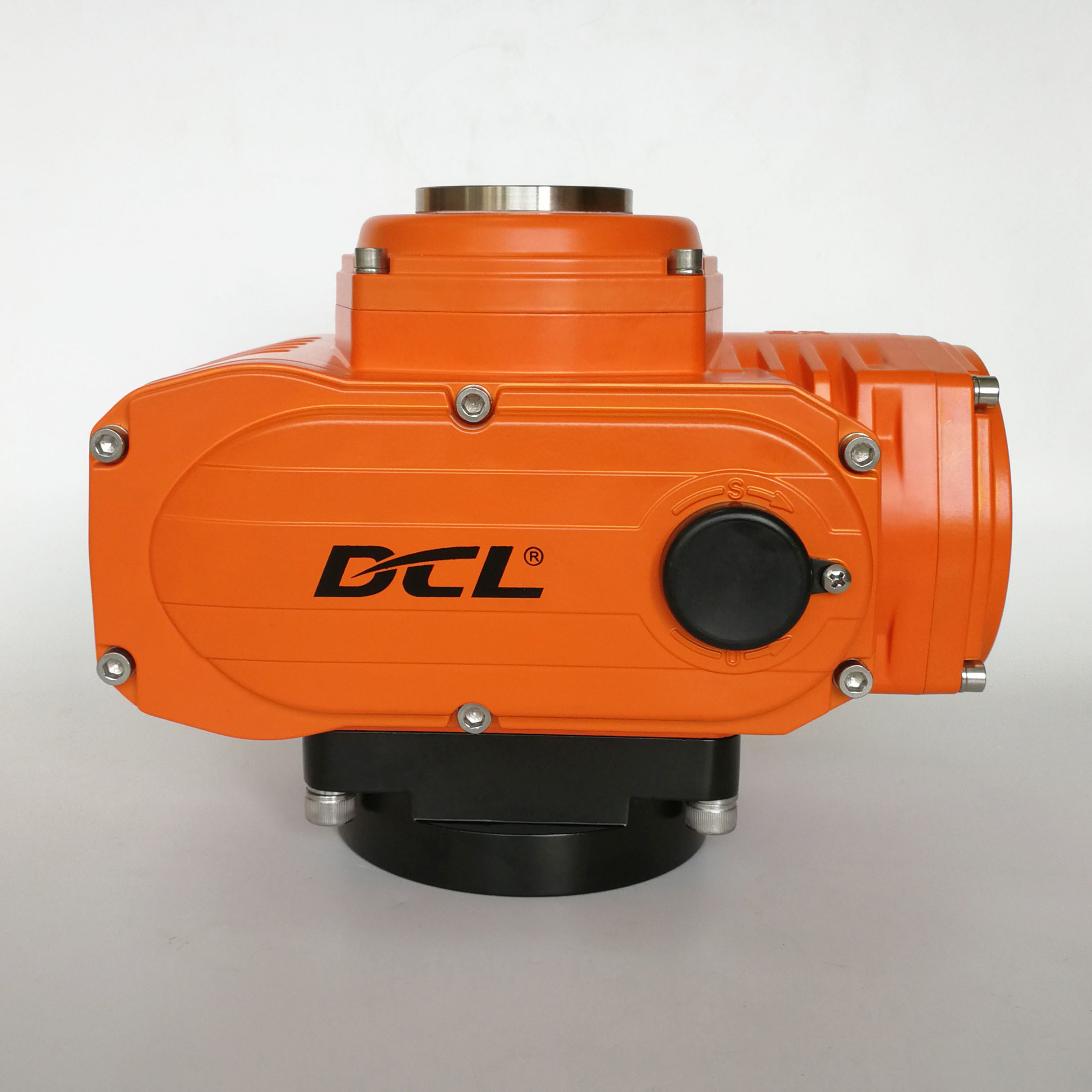

20mADC ExdIICT4//ExdIIICT130 Elektryczny aktuator odporny na wybuch
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Standard Torque | 0Nm to 600Nm | Standard Time | 20s to 45s |
|---|---|---|---|
| name | DC rotary electric actuator | Input Signal | 4-20mA/2-10V/1-5V |
| type | Explosion proof actuator | Output Signal | 4-20mA |
| feature | ExdⅡB T4 grade | Explosion Proof grade | ExdIIBT4 / Group C, D T4 |
| Protection Grade | IP68 NEMA 4X | Power Supply | 24VDC |
| Total Weight | 3kg to 10kg | Motor Power | 13W to 70W |
| Installation Angle | 360° | Ambient Temperature | -25℃~+55℃ / -13°F~+131°F |
| Podkreślić | ExdIIB T4 Elektryczny aktuator wybuchoodporny,20mADC Aktuator zaworu |
||
opis produktu
Przeciwwybuchowy obrotowy silnik elektryczny prądu stałego / klasy ExdIIC T4 dla strefy 1 i dzielnicy 1
Opis
DCL-Ex10GE/Ex40GE to silnik napędowy z napędem elektrycznym 24VDC.Całkowicie wyposażony sterownik, który pomaga chronić elektronikę przed wibracjami i wilgociąPowierzchnie połączeń typu cylinder stop z ognioodporną przestrzenią i długością spełniają normy ATEX, UL i CSA.Wskaźnik pozycji zaworu jest pokryty 10mm hartowane szkło, które może utrzymać wytrzymałość w ekstremalnie wysokiej i ekstremalnie niskiej temperaturze, aby zapewnić wyraźne widzenie nawet w przypadku pożaru. Grzejnik antykondensacyjny jest opcjonalny w celu ochrony siłownika przed wilgotnością. Obudowy i pokrywy są testowane w 100% przez DCL, zanim zostaną zaakceptowane przez dostawców, aby zapewnić precyzyjną obróbkę.
Wykonujące urządzenia elektryczne DCL są szeroko stosowane w środowisku gazowym wybuchowym.Klasa T4 wymaga najwyższej temperatury powierzchni zewnętrznej pomieszczenia, która musi być mniejsza niż 135 °C (~ 300 °F), w jakichkolwiek warunkach. Biorąc pod uwagę bufor dla błędów, które mogą się zdarzyć, temperatura ustawiona do obniżenia mocy silnika wynosi 125°C ((282F).gdzie jest najwyższy wzrost temperatury części całego siłownika, zamiast wyłączać silnik, aby w 100% zapewnić, że temperatura powierzchni zewnętrznej nie przekroczy wymaganego stopnia T4.
Elektryczne siłowniki odporne na wybuchy są w trakcie testów CSA i zostaną certyfikowane przez CSA w trzecim kwartale 2020 r.
Specyfikacja:
| Parametry wydajności | ||||
| Rodzaj | DCL-10GE | DCL-40GE | ||
| DC24V±10% | DC24V±10% | |||
| Moc silnika | 30 W | 70 W | ||
| Maksymalny prąd | 3.3A | 1.8A | 8.9A | 6.6A |
| Czas działania | 15S | 30S | 15S | 30S |
| Moment wyjściowy | 0/100Nm Opcjonalnie | 100 ‰400Nm Opcjonalnie | 100 ‰600Nm Opcjonalnie | |
| Całkowita masa | 40,5 kg | 90,5 kg | ||
| Sygnał wejściowy | 4/20mADC | |||
| Sygnał wyjściowy | 4/20mADC | |||
| Podstawowy błąd | nie więcej niż ± 1% | |||
| Wzajemne błędy | Nie więcej niż 1% | |||
| Śmierć przestrzeni | 00,5-5,0% regulowalne | |||
| Charakterystyka tłumienia | 0 razy | |||
| Powtarzający się błąd aktuatora | ≤1% | |||
| Kąt skrętu | 0/900Zmiennik | |||
| Odporność izolacyjna | 100MΩ/250VDC | |||
| Klasa napięcia | 500VAC 1 minuta | |||
| Klasa ochrony | IP67 | |||
| Kąt instalacji | 3600pod każdym kątem | |||
| Interfejs elektryczny | Dwa G1/2 Wate-proof Kable Connectors, jeden dla linii zasilania i jeden dla linii sygnału | |||
| Temperatura otoczenia | -25/+55°C | |||
| Funkcja opcjonalna | Ogrzewacz/wyłącznik kontaktowy pasywny/wskaźnik kopuły | |||
| Przykład momentu obrotowego: | 0Nm do 600Nm |
| Nazwa: | Przetwornik elektryczny obrotowy DC |
| Rodzaj: | Wykonujący zabezpieczony przed wybuchem |
| Właściwości: | Klasa ExdIIC T4 |
| Stopień ochrony: | IP68 NEMA 4X |
| Całkowita masa: | 3 kg do 10 kg |
| kąt montażu: | 360° |
| Standardowy czas: | Od 20 do 45 lat |
| Sygnał wejściowy: | 4-20mA/2-10V/1-5V |
| Sygnał wyjściowy: | 4-20mA |
| Poziom odporny na wybuch: | ExdIIBT4 / Grupa C, D T4 |
| Zasilanie: | 24VDC |
| Moc silnika: | 13W do 70W |
| Temperatura otoczenia: | -25°C~+55°C / -13°F~+131°F |
Cechy
- Typ modulacji zasilania 24VDC, działanie w ćwierćobrocie
- Moment obrotowy może być precyzyjnie ustawione w określonym zakresie
- Ciężki silnik szczotkowania prądu stałego o niższym wzroście temperatury, dłuższa żywotność, zapewnia wysoki moment startowy i bardzo małą siłę inercji
- Wymagania dotyczące kontroli momentu obrotowego w badaniu i ochrony przed prądem
- Elektroniczny element grzewczy PTC zapobiegający kondensacji w silniku
- Zestaw kontrolny proporcjonalny z opakowaniem z inteligentnej żywicy z tworzyw sztucznych zainstalowany
- IP 68 wodoodporna, solidna obudowa z stopów aluminium, ochrona przed pyłem i wodą
- Samoblokujący się układ przekładni robaka, bez konieczności dodatkowego hamulca
- Zgodność z normą UL dotyczącą systemu strefy i podziału/oznakowania ATEX/CE/RoHS 3
