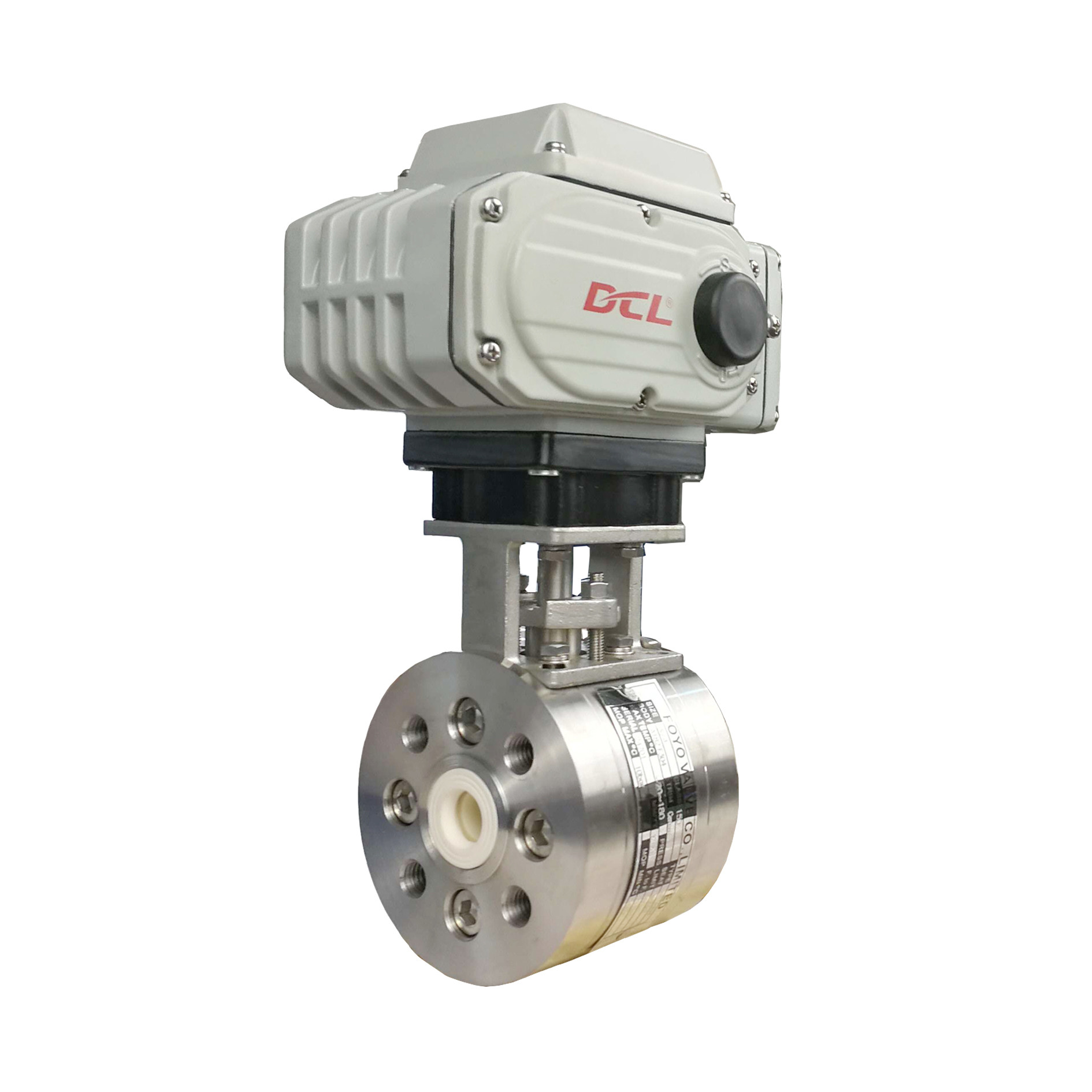

24VDC bezszczotkowy silnik silnikowy

  • 24VDC Brushless Motor Motorized Valve Actuator
  • 24VDC Brushless Motor Motorized Valve Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu DCL-10ge/40ge
Minimalne zamówienie 1pc
Szczegóły pakowania KARTON/PALETA
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 2000 sztuk / miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Czas akcji 15/30 s Moment wyjściowy 0 ~ 400 nm
Sygnał wejściowy 4-20 MADC Sygnał wyjściowy 4-20 MADC
Zasilanie 24VDC Kąt instalacji 360°
Moc silnika 30 W/70 W. Waga całkowita 4,5 kg/9,5 kg
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Stopień ochrony IP67 NEMA4/4X
Podkreślić

silnikowy siłownik zaworu

,

24V prądu stałego obrotowego

,

urządzenie sterujące
Zostaw wiadomość
opis produktu

Wymiary i parametry DCL-10GE 40GE.pdf



24VDC silnik obrotowy prądu stałego z silnikiem obrotowym / małe rozmiary z silnikiem bez szczotek



Cechy

  • Standardowe ćwierć obrotu, kąt obrotu mniejszy niż 360° opcjonalnie
  • Moment obrotowy może być precyzyjnie ustawione w określonym zakresie
  • Motor szczotkowy z materiałów ziem rzadkich z magnetem stałym, doskonała wytrzymałość, bardzo niski wzrost temperatury podczas pracy
  • Wymagania dotyczące kontroli momentu obrotowego w badaniu i ochrony przed prądem
  • Jeszcze dwa przełączniki graniczne do potwierdzenia pozycji zaworu
  • Kompaktny inteligentny sterownik napędowy z tworzywa sztucznego
  • Wodoszczelna osłona obudowy o klasie IP67 do użytku wewnątrz i na zewnątrz
  • Silny zespół biegów z miękkimi nitryzującymi biegami metalowymi
  • Przejście ręczne za pomocą klucza Allen lub koła ręcznego
  • ISO5211 bezpośrednia instalacja
  • Standardy UL/wykaz CSA/oznakowanie CE/zgodność z RoHS 3



Opis

Inteligentny silnik elektryczny DCL-10GE/40GE jest zasilany przez 24VDC i proporcjonalnie kontrolowany przez sygnał sterowania wejściem 4-20mA lub 2-10V. Silnik bez szczotek DC ma wiele zalet dla silnika.Rotor magnetyczny sprawia, że temperatura silnika wzrasta o 20°C niżej niż w silniku ACCzęste uruchamianie powoduje niewielką gorączkę. Aktuator może osiągnąć 1200 startów na godzinę z dużym momentem uruchamiania i silną zdolnością przeciążenia.

DCL powszechne serii elektryczny aktuator są zazwyczaj używane do napędzenia zaworów motylkowych ćwierć obrotu, zaworów kulkowych, amortyzatorów i ramion swingowych.silnik działa w jednym kierunku i za pośrednictwem całkowicie metalowej skrzynki biegów z ostatnim etapie worm przekładnia obraca napęd wyjściowy 90 °/Motor zostaje automatycznie zatrzymany /przez wewnętrzne kamy, /włączające przełączniki graniczne.silnik obraca się w przeciwnym kierunku odwracając pozycję napędu wyjściowego.

Ochrona przed przekroczeniem momentu obrotowego jest opcjonalna tylko wtedy, gdy wymagany jest dokładny moment obrotowy.Elektroniczny element grzewczy PTC jest również stosowany jako termostatycznie sterowany grzejnik antykondensacyjny, który chroni uruchomienie przed uszkodzeniem przez kondensację.



Specyfikacja



Parametry wydajności
Rodzaj DCL-10GE DCL-40GE
　 DC24V±10% DC24V±10%
Moc silnika 30 W 70 W
Maksymalny prąd 3.3A 1.8A 8.9A 6.6A
Czas działania 15S 30S 15S 30S
Moment wyjściowy 0/100Nm Opcjonalnie 100 ‰400Nm Opcjonalnie 100 ‰600Nm Opcjonalnie
Całkowita masa 40,5 kg 90,5 kg
Sygnał wejściowy 4/20mADC
Sygnał wyjściowy 4/20mADC
Podstawowy błąd nie więcej niż ± 1%
Wzajemne błędy Nie więcej niż 1%
Śmierć przestrzeni 00,5-5,0% regulowalne
Charakterystyka tłumienia 0 razy
Powtarzający się błąd aktuatora ≤1%
Kąt skrętu 0/900Zmiennik
Odporność izolacyjna 100MΩ/250VDC
Klasa napięcia 500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 3600pod każdym kątem

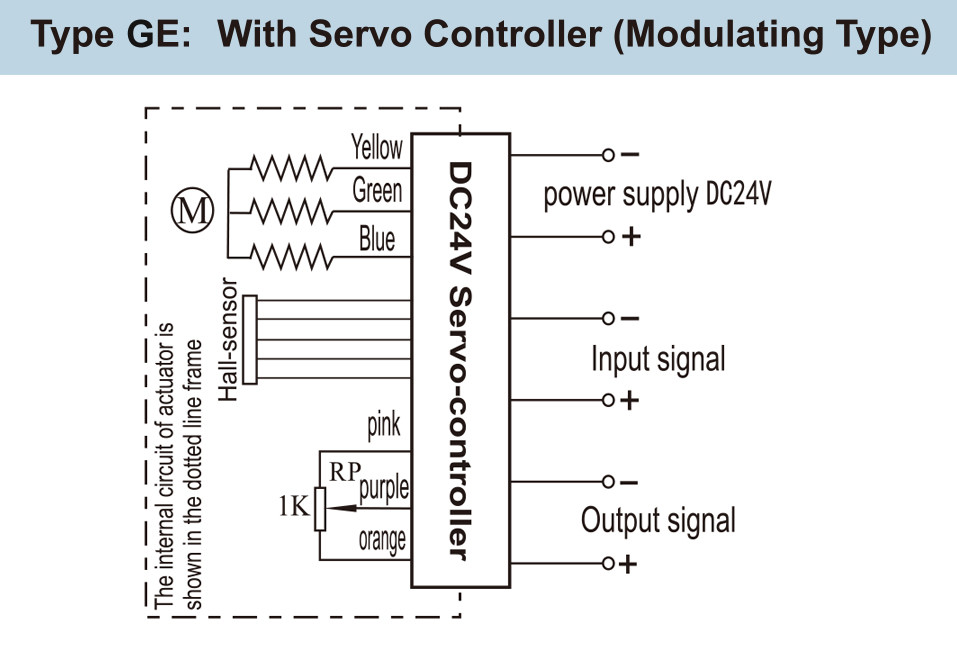

Interfejs elektryczny Dwa G1/2 Wate-proof Kable Connectors, jeden dla linii zasilania i jeden dla linii sygnału
Temperatura otoczenia -25/+55°C
Funkcja opcjonalna Ogrzewacz/wyłącznik kontaktowy pasywny/wskaźnik kopuły
