Wykonawca obrotowy NEMA4X DC

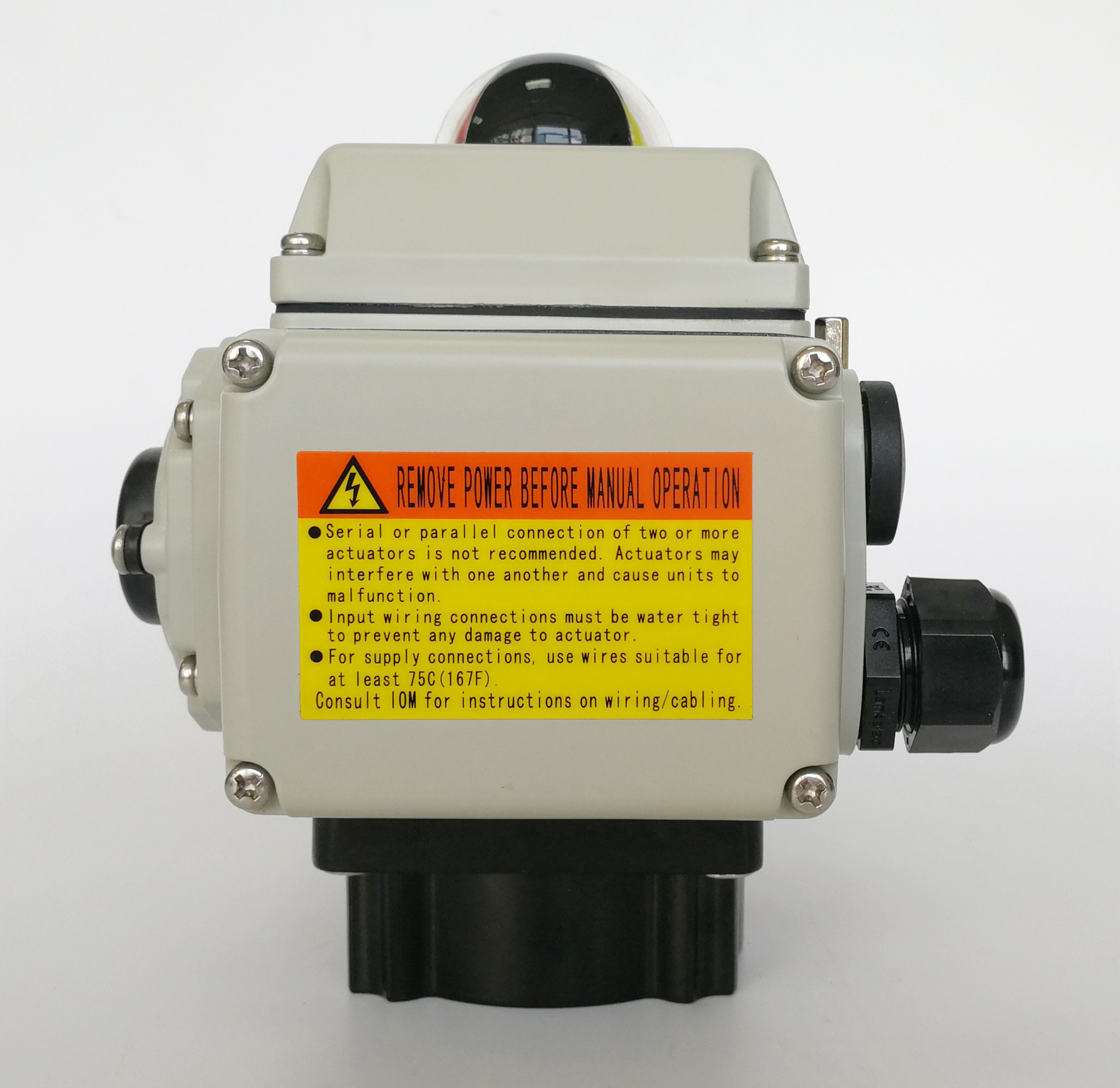

  • Quarter Turn 30S NEMA4X DC Rotary Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu DCL-10ge/40ge
Minimalne zamówienie 1pc
Szczegóły pakowania KARTON/PALETA
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 2000 sztuk / miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Action Time 15S/30S name DC rotary actuator
feature actuator with passive contact switch type Quarter turn actuator
Input Signal 4-20mADC Output Signal 4-20mADC
Podkreślić

NEMA4X prąd stały obrotowy

,

30S prąd stały obrotowy
Zostaw wiadomość
opis produktu

Obrotowy siłownik DC z pasywnym przełącznikiem kontaktowym/dwoma pomocniczymi wyłącznikami krańcowymi



Cechy

  • Operacja obrotu o ćwierć obrotu modulowana zasilaniem 24VDC
  • Moment obrotowy można precyzyjnie ustawić w określonym zakresie
  • Wytrzymały bezszczotkowy silnik DC o niskim wzroście temperatury podczas pracy
  • Kontrola testu momentu obrotowego i ochrona przed nadmiernym momentem obrotowym za pomocą prądu
  • Kompaktowy, inteligentny sterownik napędu w obudowie z tworzywa sztucznego
  • Stabilna praca w bardzo wysokich/niskich temperaturach i przy wysokiej wilgotności
  • Odporna na warunki atmosferyczne obudowa ze stopu aluminium IP 67 z powłoką proszkową
  • Przekładnie w całości metalowe z samohamowną przekładnią ślimakową
  • Ręczne sterowanie z kluczem imbusowym lub pokrętłem
  • Bezpośredni montaż ISO5211
  • Zgodność z normami UL/CSA/CE/RoHS 3


Specyfikacja:

Nazwa: Obrotowy siłownik DC
Czas działania: 15S/30S
Funkcja: Siłownik z pasywnym przełącznikiem kontaktowym
Typ: Siłownik obrotu o ćwierć obrotu
Sygnał wyjściowy: 4-20mADC
Kąt instalacji: 360°
Waga całkowita: 4,5KG/9,5KG
Stopień ochrony: IP67 NEMA4/4X
Moment obrotowy wyjściowy: 0~400Nm
Sygnał wejściowy: 4-20mADC
Zasilanie: 24VDC
Moc silnika: 30W/70W
Temperatura otoczenia: -25℃~+55℃ / -13°F~+131°F





Opis



Siłowniki elektryczne DCL są kompaktowe, ale wytrzymałe, aby spełniać wojskowe standardy przemysłowe. Wszystkie metalowe przekładnie, obudowa i w pełni zamknięty, wytrzymały, asynchroniczny silnik indukcyjny z klatką wirnika sprawiają, że siłownik może często pracować od otwarcia do zamknięcia z bardzo długą żywotnością i ciągłymi wibracjami przeciążeniowymi. W przeciwieństwie do siłowników, które mogą używać plastikowych przekładni lub łożysk, DCL rozszerza swoje zastosowania na ciężki przemysł, a nawet elektrownie jądrowe i okręty wojenne, gdzie muszą być używane bardzo bezpiecznie i stabilnie. Jednocześnie, w przeciwieństwie do siłowników o bardzo dużych gabarytach lub super wadze, które generują wysokie koszty, te małe siłowniki są również szeroko stosowane w zastosowaniach cywilnych z ograniczoną przestrzenią montażową i budżetem.

Siłowniki DCL są rygorystycznie testowane i certyfikowane przez CSA zgodnie ze standardami UL i CSA. Oznaczone znakiem CE przez SGS.



Parametry wydajności
Typ DCL-10GE DCL-40GE
　 DC24V±10% DC24V±10%
Moc silnika 30W 70W
Prąd maksymalny 3.3A 1.8A 8.9A 6.6A
Czas działania 15S 30S 15S 30S
Moment obrotowy wyjściowy 0～100Nm Opcjonalnie 100～400Nm Opcjonalnie 100～600Nm Opcjonalnie
Waga całkowita 4.5kg 9.5kg
Sygnał wejściowy 4～20mADC
Sygnał wyjściowy 4～20mADC
Błąd podstawowy nie więcej niż ±1%
Błąd powtarzalności Nie więcej niż 1%
Martwa strefa 0.5~5.0% regulowana
Charakterystyka tłumienia 0 razy
Błąd powtarzalności w siłowniku ≤1%
Kąt obrotu 0～900 Regulowany
Rezystancja izolacji 100MΩ/250VDC
Klasa napięcia wytrzymywanego 500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 3600 pod dowolnym kątem
Interfejs elektryczny Dwa wodoszczelne złącza kablowe G1/2, jedno dla linii zasilającej i jedno dla linii sygnałowej
Temperatura otoczenia -25～+55℃
Funkcja opcjonalna Grzałka/Pasywny przełącznik kontaktowy/Wskaźnik kopułkowy
