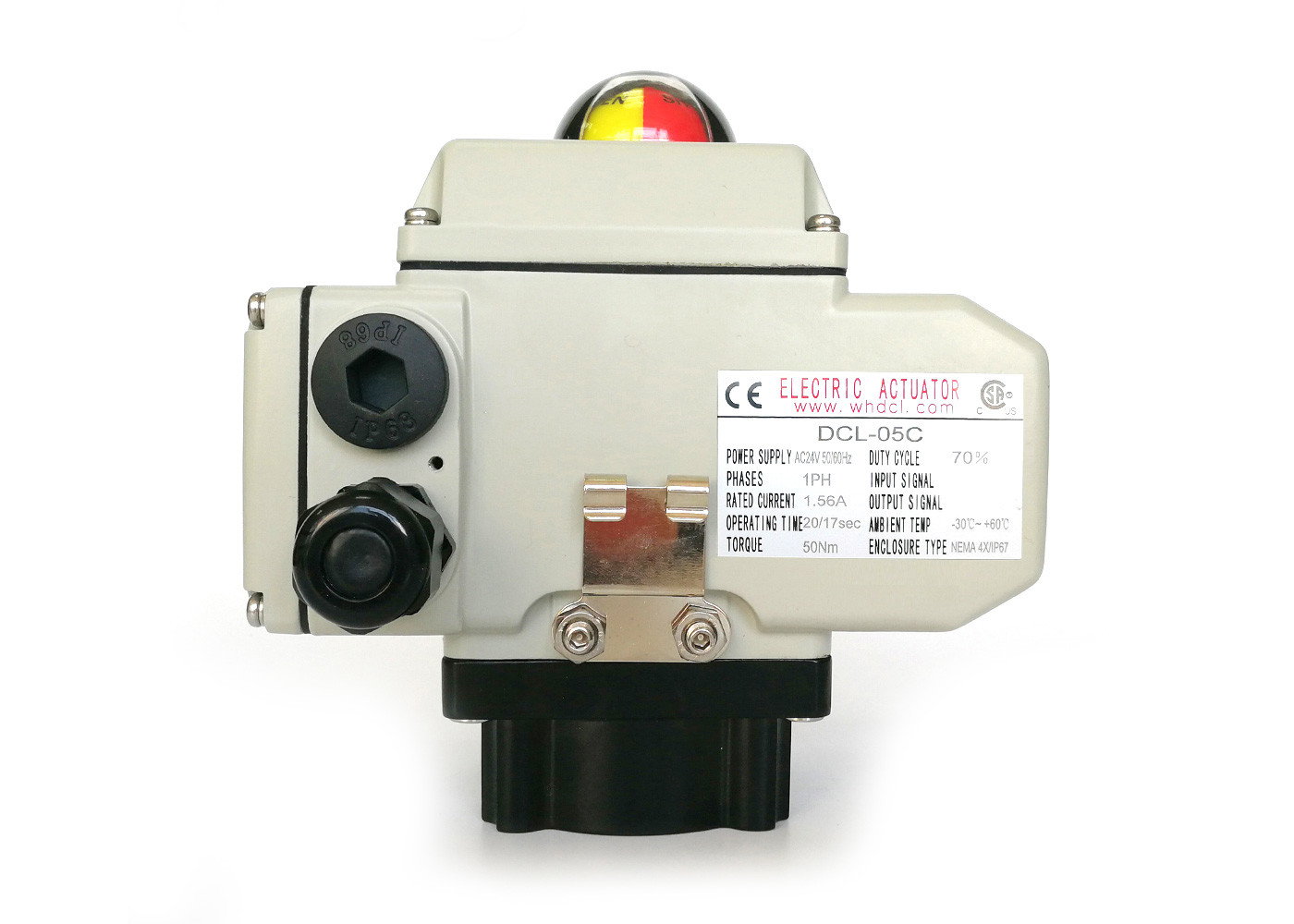

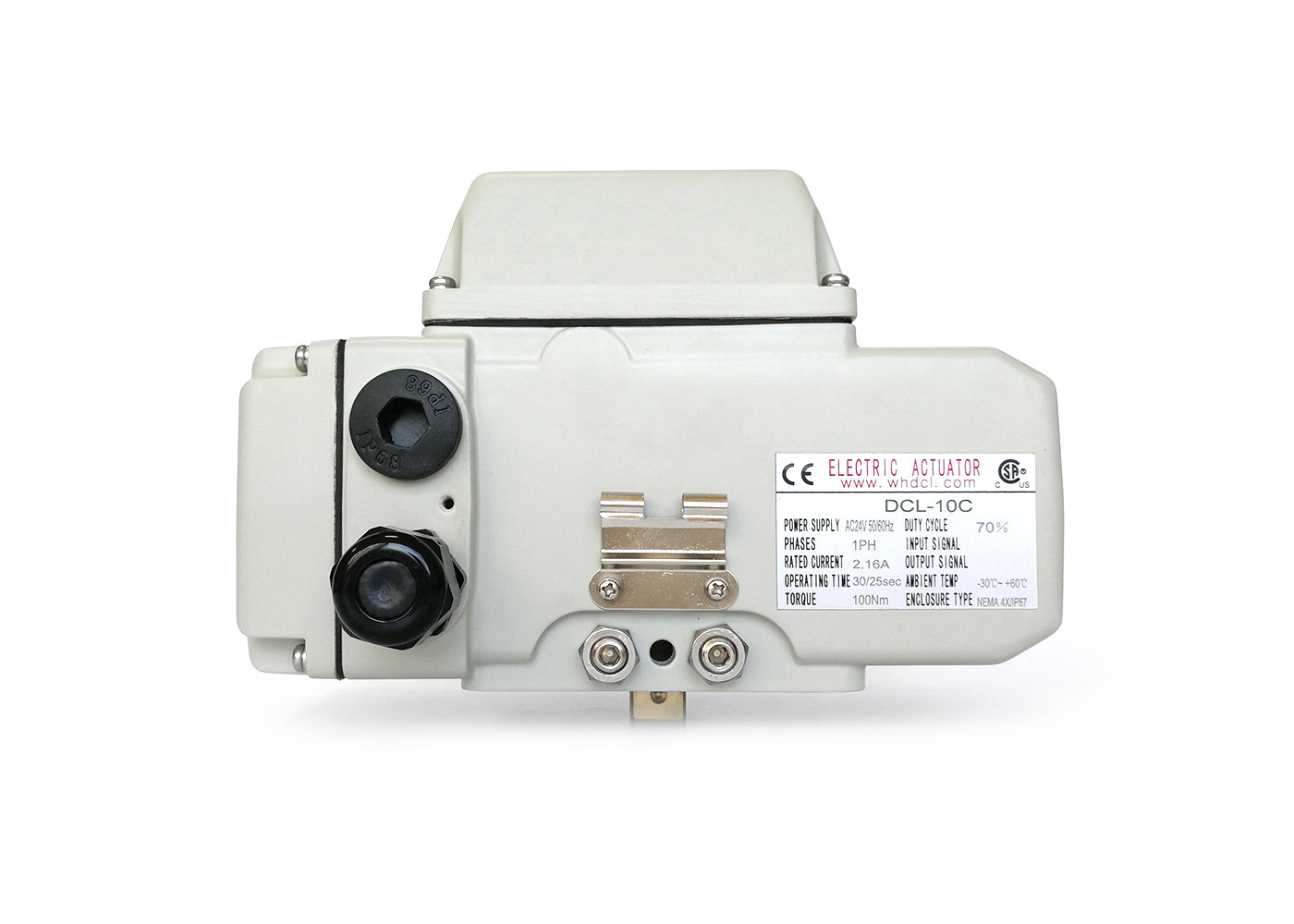

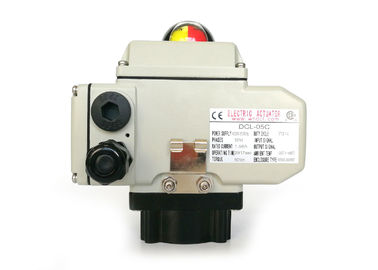

Potencjometr CE IP67 100Nm Aktuator z ćwierćobrotem

  • Potentiometer CE IP67 100Nm Quarter Turn Actuator
  • Potentiometer CE IP67 100Nm Quarter Turn Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu DCL-05C/10C/20C/40C/60C/100C/160C/250C
Minimalne zamówienie 1pc
Szczegóły pakowania KARTON/PALETA
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 5000pcs/miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standardowy moment obrotowy Od 50 nm do 2500 nm/442 cali. LBS do 22125 cali. Czas standardowy Od 20 do 75s
Zasilacz 24VAC/110VAV/220VAC Kąt instalacji 360 °
Całkowita waga 2,5 kg do 20 kg Moc silnikowa 8W do 140 W.
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Ocena ochrony IP67 NEMA4/4X
Podkreślić

100 Nm

,

czwartokrotny siłownik

,

Wykonawca z ćwierćobrotem CE
Zostaw wiadomość
opis produktu

Elektryczny siłownik bezpieczeństwa z sygnałem zwrotnym pozycji zaworu/potencjometrem / Oznakowanie CE



Cechy

  • Operacja obrotu o ćwierć
  • Moment obrotowy od 50 Nm do 2500 Nm / 442 in.lbs do 22125 in.lbs
  • Precyzyjny potencjometr z tworzywa sztucznego przewodzącego prąd, wyprodukowany przez Sakae Japan z błędem ≤ 0,5%, dla ciągłego sygnału wyjściowego rezystancji pozycji zaworu
  • Wysoka odporność na korozję dzięki zewnętrznej obudowie ze stopu aluminium malowanej proszkowo
  • Silnik o dużej wytrzymałości z zabezpieczeniem termicznym przed przeciążeniem
  • Śruba zabezpieczająca przed wypadnięciem, stalowe koła zębate i aluminiowo-brązowy ślimak
  • Samozamykanie w dowolnej pozycji po wyłączeniu zasilania
  • Hamulec elektromechaniczny NIE jest wymagany
  • Wyłączniki krańcowe do potwierdzania pozycji zaworu/potencjometru lub opcjonalny przetwornik pozycji
  • Mocowanie wieloflanzowe ISO 5211
  • Ręczna dźwignia jest bezpieczna, niezawodna, oszczędza pracę, mała
  • Wszystkie części posiadają certyfikat CSA, zgodne z UL 429 i CSA C22.2



Opis

Elektryczny siłownik modelu DCL C jest wyposażony w potencjometr do sprzężenia zwrotnego ciągłego sygnału rezystancji. Zawsze używany do niektórych systemów sterowania, które mogą przesyłać sygnał rezystancji do sygnału prądowego lub napięciowego poza siłownikiem. Wyjście wartości rezystancji jest proporcjonalne do pozycji zaworu, opcjonalne są zakresy 500Ω i 1000Ω. Dwa pomocnicze mikro wyłączniki krańcowe mogą być dodane do sprzężenia zwrotnego pasywnych sygnałów pozycji całkowicie otwartej i całkowicie zamkniętej.

Wszystkie elektryczne siłowniki serii DCL posiadają certyfikat CSA zarówno zgodnie ze standardem UL USA, jak i kanadyjskim standardem CSA od 2013 roku. Elektryczny siłownik przeciwwybuchowy jest w trakcie testów i certyfikacji CSA i szacuje się, że przeszedł wszystkie testy i uzyska certyfikat w Q3 lub Q4 2020 roku. Ponadto produkty DCL przeszły wszystkie testy CE i są zgodne z RoHS 3.0, przetestowane przez SGS. Produkty DCL posiadają zarówno oznaczenie CSA, jak i CE.





Specyfikacja







Typ siłownika Standardowy czas/moment obrotowy Opcjonalny czas/moment obrotowy Kąt obrotu (maks. zakres) Całkowita waga Zasilanie Wybrany obwód sterowania
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° Regulowany 1,2 kg DC24V/AC24V AV110V/AC220V Typy A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° Regulowany 2,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typy A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° Regulowany 4,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typy A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° Regulowany 9 kg DC24V/AC24V AV110V/AC220V/AC380V Typy A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9,5 kg
DCL-60 45S/600Nm   10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° Regulowany 19 kg AV110V/AC220V/AC380V Typy A/B/C/D/E/F/H
DCL-200 90S/2000Nm   19,5 kg
DCL-300 110S/3000Nm   20 kg
Lista parametrów wydajności typu regulacji (typ E)
DCL-MZZ 18Nm   3r 1,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° Regulowany 4,5 kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9,5 kg



Typ siłownika Zawór motylkowy(≤PN1.0MPa) Zawór kulowy(≤PN1.6MPa) Zawór odpowietrzający(≤PN0.1MPa)
DCL-02 ≤DN40 ≤DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN250 DN150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-200 DN350~400 DN250 DN900
DCL-300 DN450~600 DN300~350 DN1000~1200
