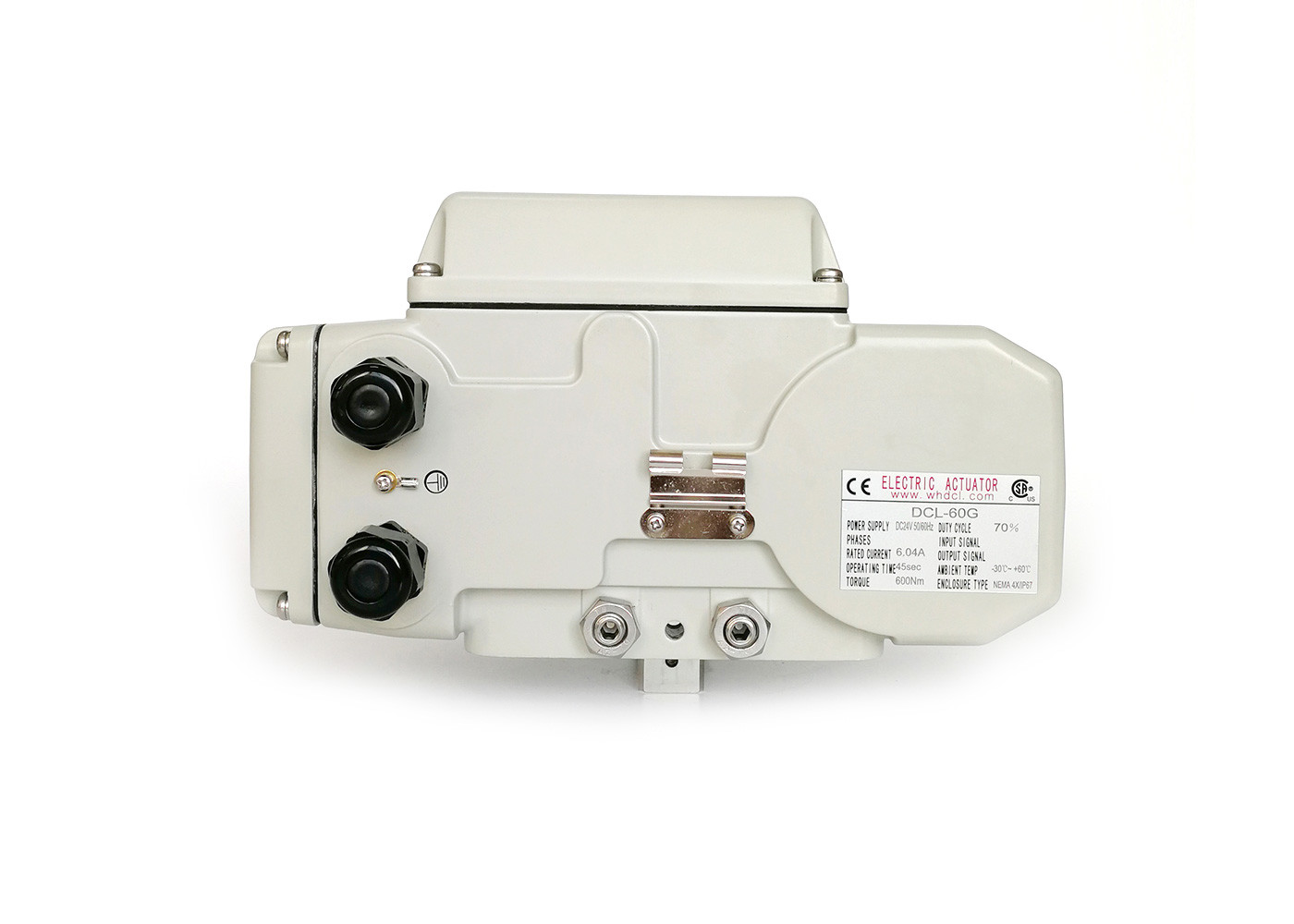

Elektryczny zawór motylkowy 360° 24v

  • Electric Actuated Butterfly Valve 360° 24v Quarter Turn Actuator
  • Electric Actuated Butterfly Valve 360° 24v Quarter Turn Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu DCL All Electric Actuator
Minimalne zamówienie 1pc
Szczegóły pakowania KARTON/PALETA
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 5000 szt./Miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standardowy moment obrotowy Od 18 nm do 2500 nm Czas standardowy 15S do 75s
Zasilacz 24VAC/110VAV/220VAC/380VAC/24VDC Kąt instalacji 360 °
Ocena ochrony IP67 NEMA4/4X Całkowita waga 1,2 kg do 20 kg
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Moc silnikowa 6W do 140 W.
Podkreślić

Wykonawca 24 V kwartalnego obrotu

,

Wykonawca zaworów motylkowych 600Nm

,

IP67 uruchomienie zaworu zabezpieczającego
Zostaw wiadomość
opis produktu

Samozabezpieczający elektryczny siłownik z zabezpieczeniem przed nadmiernym momentem obrotowym / lista CSA



Opis

Elektryczne siłowniki serii DCL są zazwyczaj używane do napędzania zaworów motylkowych obrotowych o 90 stopni, zaworów kulowych, przepustnic i ramion wahliwych. Po otrzymaniu ciągłego sygnału zasilania, silnik obraca się w jednym kierunku i za pośrednictwem całkowicie metalowej skrzyni biegów z przekładnią ślimakową ostatniego stopnia obraca napęd wyjściowy o 90°. Silnik jest automatycznie zatrzymywany przez wewnętrzne krzywki uderzające w wyłączniki krańcowe. Po otrzymaniu odwróconego ciągłego sygnału, silnik obraca się w przeciwnym kierunku, odwracając pozycję napędu wyjściowego.

Ochrona przed nadmiernym momentem obrotowym jest opcjonalna tylko wtedy, gdy potrzebny jest dokładny moment obrotowy wyjściowy. Elektroniczny element grzejny PTC jest również używany jako termostatycznie sterowany grzejnik zapobiegający kondensacji, który chroni siłownik przed uszkodzeniem spowodowanym kondensacją.

Siłownik został rygorystycznie przetestowany przez CSA zgodnie ze standardem UL i CSA. Współczynnik obciążenia może przekraczać 70% dla wszystkich serii. System EPS jest samokalibrujący, co wirtualnie eliminuje "polowanie" i zapewnia standardowy sygnał monitorowania pozycji wyjściowej.



Specyfikacja

Typ siłownika Standardowy czas/moment obrotowy Opcjonalny czas/moment obrotowy Kąt obrotu (maks. zakres) Całkowita waga Zasilanie Wybrany obwód sterowania
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° Regulowany 1,2 kg DC24V/AC24V AV110V/AC220V Typy A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° Regulowany 2,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typy A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° Regulowany 4,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typy A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° Regulowany 9 kg DC24V/AC24V AV110V/AC220V/AC380V Typy A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9,5 kg
DCL-60 45S/600Nm   10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° Regulowany 19 kg AV110V/AC220V/AC380V Typy A/B/C/D/E/F/H
DCL-200 48S/2000Nm   19,5 kg
DCL-300 75S/3000Nm   20 kg
Lista parametrów wydajności typu regulowanego (typ E)
DCL-MZZ 18Nm   3r 1,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° Regulowany 4,5 kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9,5 kg





Cechy

  • Działanie obrotowe o 90 stopni z mechanicznymi ograniczeniami
  • Zabezpieczenie przed nadmiernym momentem obrotowym dzięki funkcji testu momentu obrotowego inteligentnego, całkowicie zalewanego kontrolera
  • Zintegrowana konstrukcja silnika/skrzynki sterowniczej/obudowy, aby cały siłownik był kompaktowy
  • Twarda obudowa z odlewu aluminiowego pod wysokim ciśnieniem z odpornością na warunki atmosferyczne IP67 i NEMA 4X
  • Dwa pomocnicze wyłączniki krańcowe do potwierdzenia pozycji zaworu
  • Wizualny wskaźnik pozycji zaworu/płaski lub wypukły
  • Ręczne nadpisanie/opcjonalne pokrętło
  • Zabezpieczenie termiczne przed przeciążeniem silnika o dużej wytrzymałości z zabezpieczeniem przed przegrzaniem PTC
  • Samozabezpieczający napęd z przekładnią metalową, nie wymaga dodatkowego hamulca
  • Certyfikat CSA zgodnie ze standardem UL i CSA/oznakowanie CE/zgodność z RoHS 3.0

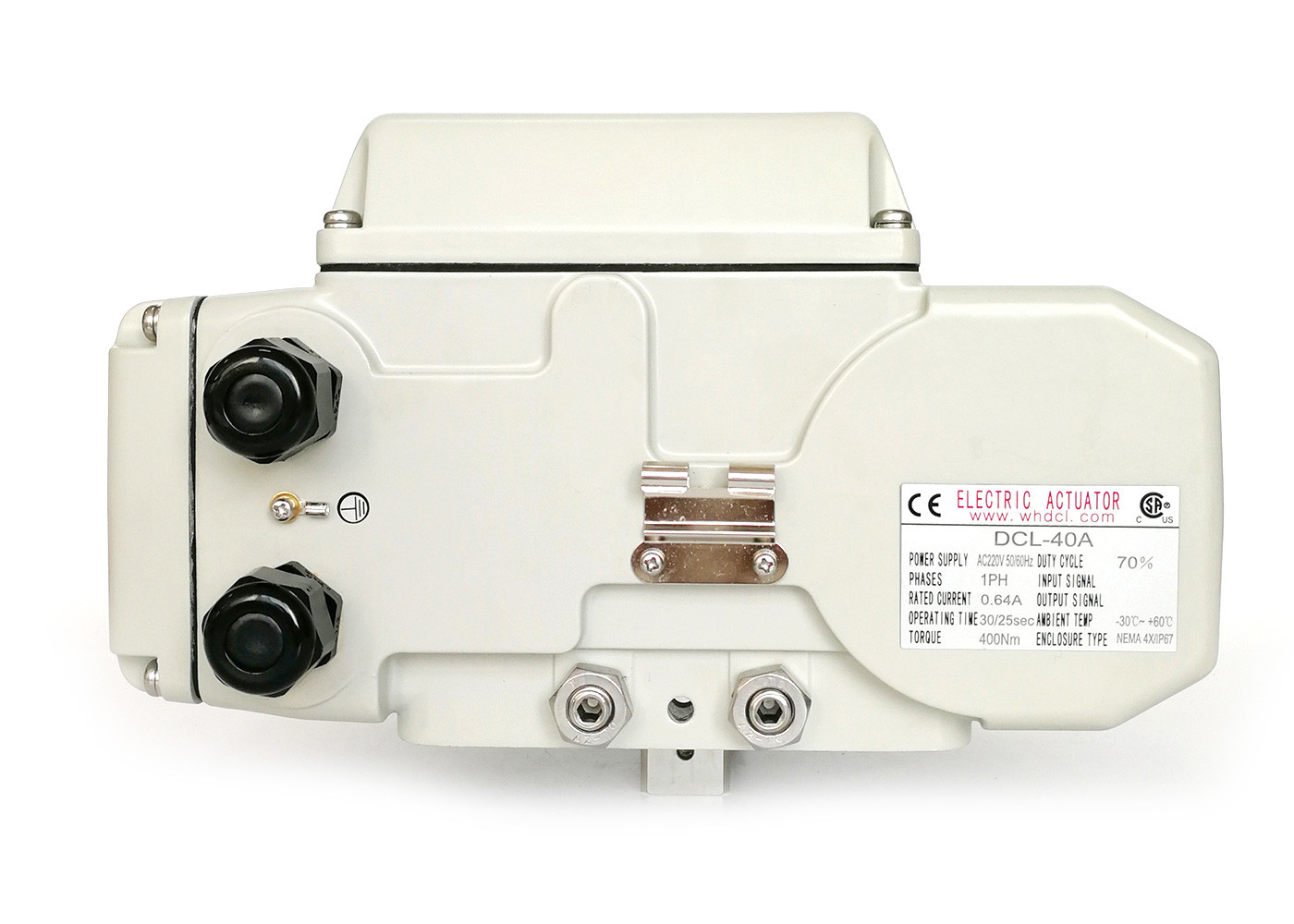

Weather Proof 360° CSA Quarter Turn Electric Actuator

Weather Proof 360° CSA Quarter Turn Electric Actuator
