S

• Działanie na ćwierć obrotu z ograniczeniami mechanicznymi
• Silnik ciężki z ochroną przed przeciążeniem termicznym
• Zwierzęta, w których nie występuje żółć
• Stopień odporności na wybuch ExdIICT4 dla systemu strefowego i grupy C, D T4 dla systemu podziału
• Dostępna ochrona przed prądem obrotowym
• Ogrzewacz antykondensacyjny jest opcjonalny
• Standardowa instalacja bezpośrednia ISO5211
• Przejście ręczne za pomocą klucza Allen lub koła ręcznego
• Certyfikacja CSA
• Aktualizacja:Modele zasilania DC12V DCL-Ex05, DCL-Ex10 i DCL-Ex20 otrzymały certyfikat CSA.

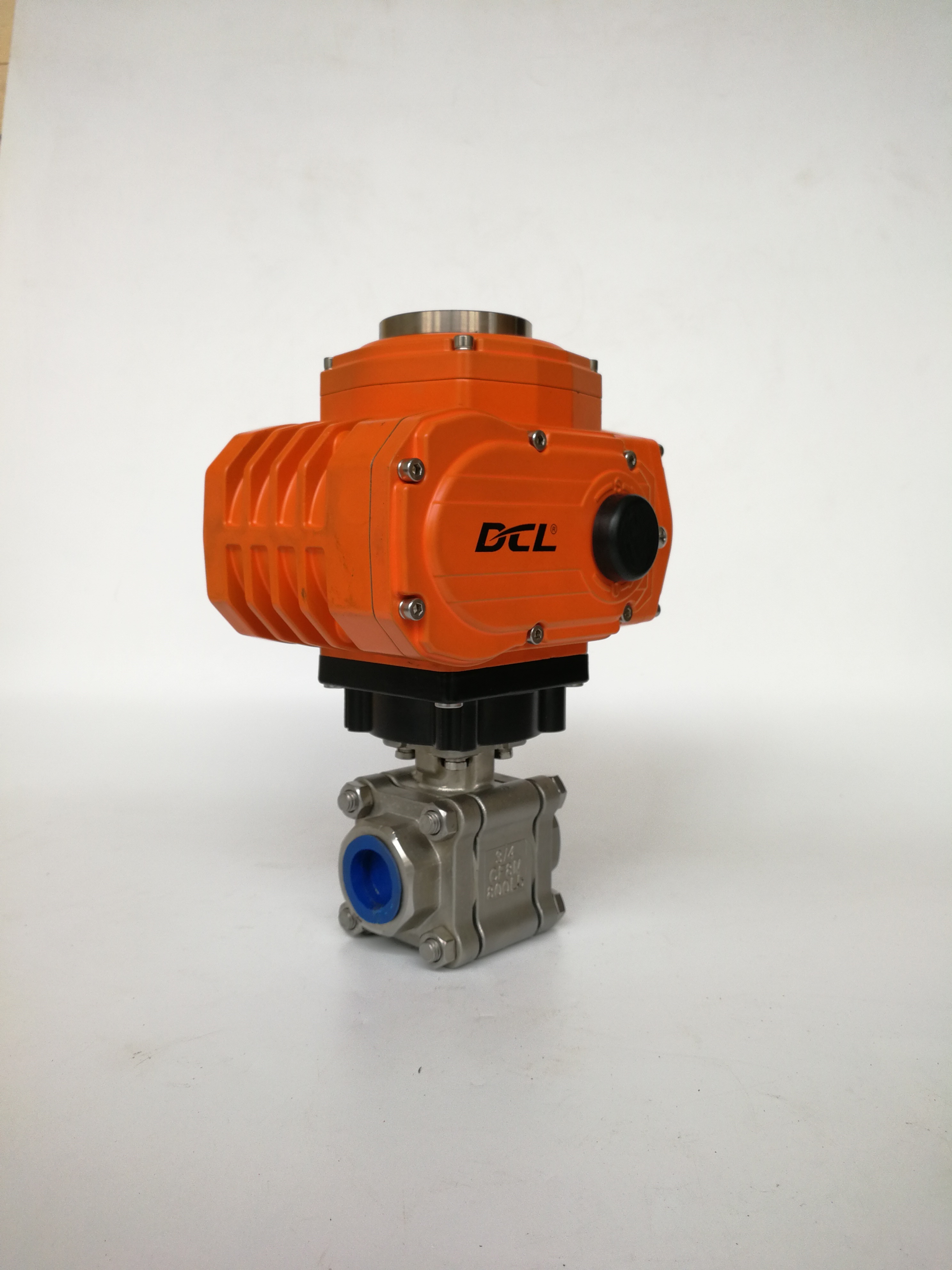

DCL explosion-proof electric actuators support industrial valve automation in specified explosive gas and combustible dust environments, excluding coal-mine applications (ACA) - aktywatory elektryczne odporne na wybuchy DCL wspierają automatyzację zaworu przemysłowego w określonych środowiskach gazowych wybuchowych i zapalnych pyłów, z wyłączeniem zastosowań w kopalniach węgla.Ich zabezpieczenia rozwiązują różne ryzyko operacyjne.Opcjonalna ochrona przed obciążeniem mechanicznym, natomiast ochrona motorowa odpowiada na nienormalną temperaturę obrotową.

Opcjonalna ochrona przed prądem.

Kiedy moment osiągnie wstępny próg, opcjonalny przełącznik momentu przerywa układ silnikowy.Pomaganie w ograniczaniu nadmiernego obciążenia zaworu i zasilacza.

The protection threshold should match the selected actuator and valve assembly (Przeciśnienie ochrony powinno pasować do wybranego aktuatora i zestawu zaworów).Over-torque protection does not remove the obstruction or guarantee that every form of mechanical damage will be prevented. Ochrona przed obciążeniem momentem nie usuwa przeszkód ani nie gwarantuje, że każde uszkodzenie mechaniczne zostanie zapobieżone..

Motor Winding Temperature Protection

A PTC thermal protector located in the motor winding interrupts the circuit when winding temperature reaches approximately. Protektor termiczny PTC znajdujący się w zakręcie silnika przerywa obwód, gdy temperatura zakrętu osiąga około105°CObwód resetuje się po tym jak temperatura spadnie do około...80°C..

Reset przywraca dostępność obwodu; następne działanie silnika zależy od polecenia kontroli i układu obwodu.Praca operacyjna i przyczyna przegrzania.

Te wartości temperatury opisują progi ochrony silnika, nie dopuszczalne temperatury otoczenia.-25°C do +55°C.

Flameproof Enclosure Design

The motor, electronic component and connection compartments incorporate flameproof construction. Controlled joint clearances and engagement lengths form part of the protection system.Pomaganie w zapobieganiu rozprzestrzenianiu się wewnętrznego zapłonu do otaczającej atmosfery wybuchowej w certyfikowanych warunkach..

Aluminiowy obudowa i płomienioodporne połączenia muszą pozostać zgodne z zatwierdzoną konstrukcją.Prace konserwacyjne i wymienne powinny być wykonywane zgodnie z obowiązującymi instrukcjami operacyjnymi i wymaganiami certyfikacji..

Enclosure Protection and Hazardous-Area Certification (Ochrona zamkniętych pomieszczeń i certyfikacja obszarów niebezpiecznych)

/Seria maWartość klasyfikacji obudowy IP68Konfiguracje ochrony przed wybuchem obejmują znaki gazowe i pyłowe pod stosownymi systemami certyfikacji.IP68 opisuje ochronę przed wtargnięciem i nie ustanawia niezależnie odpowiedniości przeciwwybuchowej.

CSA-certified configurations includeKlasa I, Dywizja 1, Grupy C i D., orazKlasy I, Strefa 1.Klasy temperatury i kompletne oznakowania muszą być potwierdzone dla wybranego modelu, a nie połączone w różnych zatwierdzeniach.

Przed zamówieniem, zweryfikuj klasyfikację miejsca, grupę gazu lub pyłu, wymagania temperatury, pokrycie certyfikatów, napięcie zasilania i opcjonalne funkcje.Final selection should also confirm valve torque (Wybór końcowy powinien również potwierdzić czas obrotowy zaworu), czas operacyjny i kompatybilność montażu.
