Funkcje

• Obsługa 1/4 obrotu z ograniczeniami mechanicznymi
• Automatyzacja zaworów kulowych i przepustnic w celu regulacji lub odcięcia przepływu
• Sektorowy bieg wału wykonany z brązu jest bardzo trwały i odporny na tarcie przy dużych siłach
• Ponad 10000 cykli pełnego otwarcia i zamknięcia przy pełnym obciążeniu znamionowym z cyklem pracy 80%
• Kompaktowy rozmiar dla ograniczonej przestrzeni z obudową ze stopu aluminium o stopniu ochrony IP67/typ 4X
• Antykorozyjna, wytrzymała obudowa ze stopu aluminium z powłoką poliestrową bondowaną termicznie
• Całometalowy układ przekładni z samohamownym kołem ślimakowym
• Wizualny wskaźnik pozycji zaworu
• Dwa elektryczne wyłączniki krańcowe do potwierdzenia pozycji zaworu, bez potrzeby dodatkowego hamulca
• Ręczne sterowanie za pomocą klucza imbusowego
• Certyfikat CSA/zgodność z UL/oznaczenie CE/testowany zgodnie z RoHS 3.0
• Aktualizacja: Modele zasilane napięciem stałym 12V DCL-02, DCL-05, DCL-10 i DCL-20 uzyskały certyfikat CSA.
• Aktualizacja: Modele zasilane napięciem stałym 24V DCL-100/200/300 uzyskały certyfikat CSA.

Opis

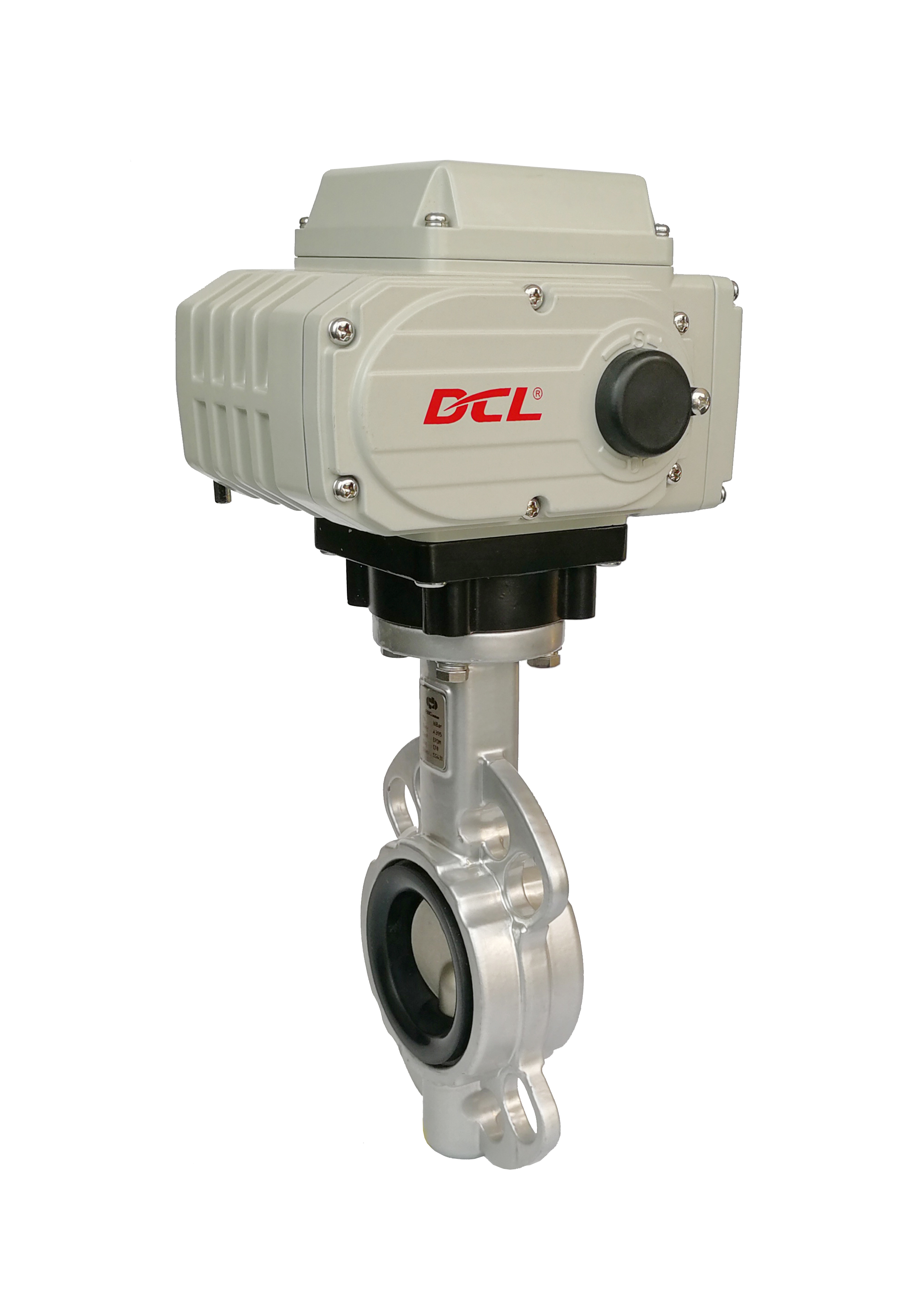

Kompaktowe siłowniki elektryczne DCL obsługują automatyzację zaworów w obiegach wodnych HVAC i usługach budowlanych. W połączeniu z odpowiednio dobranymi zaworami kulowymi lub przepustnicami, zapewniają one działanie on/off lub modulujące dla zastosowań wymagających regulacji przepływu i monitorowania pozycji zaworu. Kontrola temperatury i równoważenie hydrauliczne zależą od kompletnego projektu systemu, w tym zaworów, czujników i logiki sterowania.

Sterowanie modulujące z informacją zwrotną o pozycji

W przypadku zastosowań wymagających pośredniego pozycjonowania zaworu, odpowiednie konfiguracje modulujące DCL akceptują polecenia 4–20mA DC, 1–5V DC lub 2–10V DC i zapewniają informację zwrotną o pozycji 4–20mA DC.

Standardowy zakres modulacji typu E określa błąd podstawowy nie większy niż ±1% i błąd powtarzalności ≤1%. Te wartości opisują wydajność pozycjonowania siłownika, a nie dokładność w temperaturze pokojowej lub dokładność pomiaru przepływu wody. Zastosowania wymagające częstego ruchu wymagają potwierdzenia cyklu pracy wybranego modelu i dopuszczalnej częstotliwości przełączania.

Ochrona środowiska dla warunków instalacji

Standardowe siłowniki typu E odporne na warunki atmosferyczne zapewniają ochronę IP67, z opcją IP68 i określonym zakresem temperatur otoczenia od −25°C do +55°C. Instalacje wewnętrzne i zewnętrzne powinny być oceniane pod kątem tych limitów i rzeczywistych warunków na miejscu.

Dostępny jest opcjonalny grzałka przeciwkondensacyjna PTC dla odpowiednich konfiguracji. Pomaga ona zarządzać ryzykiem kondensacji wewnętrznej w wilgotnych środowiskach lub w miejscach o zmiennych temperaturach. Grzałka wymaga zasilania niezależnie od ruchu zaworu i nie zastępuje prawidłowo zainstalowanych dławnic kablowych ani uszczelek obudowy.

Certyfikacja i integracja systemu

Certyfikację należy sprawdzić w odniesieniu do dokładnego modelu siłownika, napięcia i konfiguracji. Odpowiednie certyfikaty CSA i dokumentacja wspierająca CE/RoHS powinny być potwierdzone podczas zakupu, a nie zakładane, że obejmują każdy wariant.

Przed integracją należy zweryfikować moment obrotowy zaworu, wymiary montażowe, sygnały sterujące, wymagania dotyczące informacji zwrotnej i warunki środowiskowe. Możliwość sterowania analogowego sama w sobie nie zapewnia kompatybilności z określonym protokołem komunikacyjnym automatyki budynkowej.
