Funkcje produktu DCL-K10

• Dostępny w konfiguracjach 20 Nm/2 s, 45 Nm/4 s i 72 Nm/8 s.

• Regulowany zakres ruchu 0–90°; czasy pracy są oparte na pełnym skoku 90°.

• Obsługuje napięcia DC24V, AC24V, AC110V, AC220V i AC380V.

• Obwód sterujący typu G do pracy z napięciem DC24V.

• Obwody sterujące typu A/B do napięć AC24V, AC110V i AC220V.

• Trójfazowy obwód sterujący typu H do napięcia AC380V.

• Standardowo IP67, opcjonalnie IP68.

• Podany zakres temperatury otoczenia od -25°C do +55°C.

• Interfejsy montażu bezpośredniego ISO 5211 F05/F07.

• Opcje trzpienia napędowego 9×9, 11×11 i 14×14 mm.

• Dwa wodoodporne złącza kablowe G1/2 do okablowania zasilania i sygnału.

• Opcjonalna grzałka przeciwkondensacyjna, wskaźnik kopułkowy i obsługa ręczna.

Kluczowe specyfikacje

Opis produktu

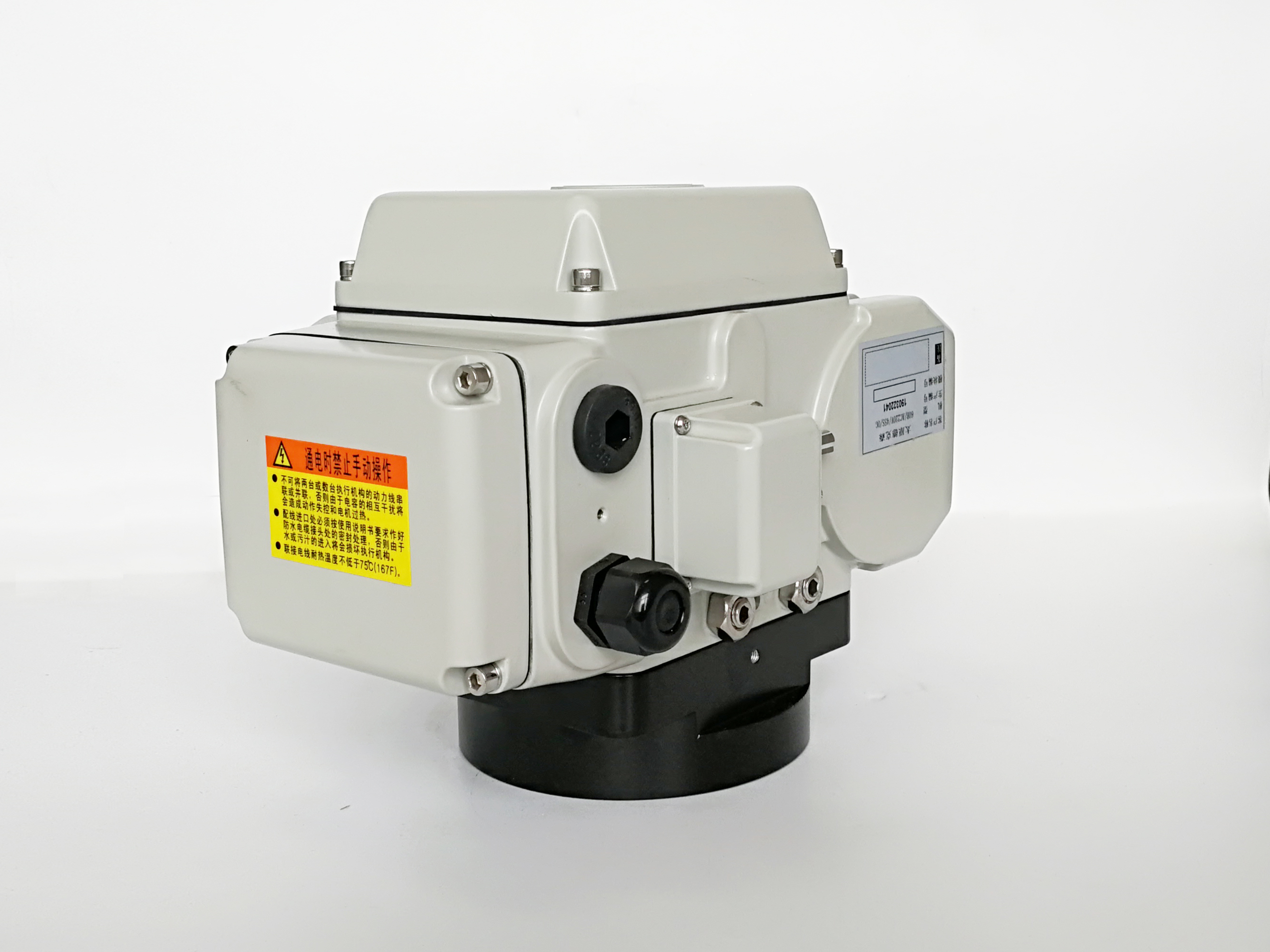

DCL-K10 to szybkozamykający siłownik elektryczny do kompatybilnych zaworów ćwierćobrotowych i urządzeń automatyki wymagających krótkich czasów pracy. Dostępne są trzy konfiguracje momentu obrotowego i prędkości: 25 N·m przy 2 sekundach, 50 N·m przy 4 sekundach, lub 80 N·m przy 8 sekundach, każdy mierzony na przestrzeni 90° skoku.

Dopasuj prędkość pracy do wymagań momentu obrotowego

Wydajność momentu obrotowego zależy od wybranego czasu pracy. Konfiguracja dwusekundowa zapewnia 25 N·m; konfiguracja 80 N·m wymaga 8 sekund. Wybierz konfigurację odpowiadającą maksymalnemu momentowi obrotowemu zaworu i wymaganemu czasowi ruchu, zamiast łączyć najwyższy moment obrotowy z najkrótszym czasem.

Opcje zasilania i sterowania

Dostępne zasilania obejmują 24V DC, 24V AC, 110V AC, 220V AC i 380V AC. Obwody sterujące zależą od wybranego zasilania:

• Typ G: 24V DC.

• Typ A/B: 24V, 110V lub 220V AC jednofazowe.

• Typ H: 380V AC trójfazowe.

Przed instalacją potwierdź wymagane okablowanie i sygnały statusu dla wybranego obwodu.

Specyfikacje montażu i środowiskowe

DCL-K10 zapewnia regulowany zakres ruchu 0–90° oraz interfejsy montażu bezpośredniego ISO 5211 F05/F07. Dostępne trzpienie napędowe obejmują 9 × 9, 11 × 11, 14 × 14 i 17 × 17 mm, z dopuszczalną wysokością trzpienia zaworu do 19 mm.

Obudowa jest standardowo IP67, z opcją IP68, a podany zakres temperatury otoczenia wynosi −25°C do +55°C. Dwa wodoodporne złącza kablowe G1/2 zapewniają oddzielne wejścia do okablowania zasilania i sygnału.

Limity zastosowania

Zakres szybkiego otwierania nie nadaje się do zastosowań wymagających samoblokowania siłownika, w tym do pracy z zaworami motylkowymi, gdzie samoblokowanie jest konieczne. Przed wyborem tej konfiguracji należy sprawdzić, czy moment obrotowy procesu może spowodować cofanie zaworu.

Ostateczny wybór powinien obejmować weryfikację momentu obrotowego, czasu pracy, wymagań dotyczących samoblokowania, wymiarów montażowych i warunków terenowych. Samo szybkie działanie nie gwarantuje przydatności do obsługi wyłączania awaryjnego.
