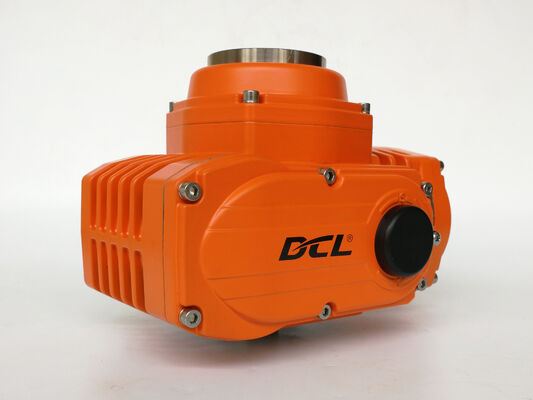

Siłownik elektryczny z obrotem ćwierćobrotowym CSA ATEX IP68 50Nm~3000Nm przeciwwybuchowy do automatyzacji zaworów przemysłowych

• Standardowy moment obrotowy od 50 do 3000 Nm, z maksymalnym momentem obrotowym od 65 do 3900 Nm.

• Obudowa IP68 i podany zakres temperatur otoczenia od -25°C do +55°C.

• Oznaczenia ochrony przeciwwybuchowej obejmują Ex db h IIC T4 Gb i Ex h tb IIIC T135°C Db.

• Oceny dla Ameryki Północnej obejmują Klasę I, Dywizję 1, Grupy C i D, T5/T6 oraz Klasę I, Strefę 1.

• Dostępne z kontrolą włącz/wyłącz, sprzężeniem zwrotnym pozycji lub kontrolą modulowaną.

• Wersje modulowane akceptują wejście 4–20 mA, 1–5 VDC lub 2–10 VDC i zapewniają sprzężenie zwrotne pozycji 4–20 mA.

• Podstawowy błąd modulacji wynosi nie więcej niż ±1%, a błąd powtarzalności nie więcej niż 1%.

• Opcje bezpośredniego montażu ISO 5211 i zasilacze DC12V, DC24V, AC110V, AC220V lub AC380V zależne od modelu.

• Opcjonalna ochrona przed nadmiernym momentem obrotowym, ogrzewanie zapobiegające kondensacji, Modbus RTU i zabezpieczenie przed utratą zasilania.

Seria przeciwwybuchowych siłowników elektrycznych DCL obsługuje automatyzację zaworów ćwierćobrotowych w przemyśle naftowym i gazowym, petrochemicznym, chemicznym, metalurgicznym i innych zastosowaniach przemysłowych. Modele od DCL-Ex05 do DCL-Ex300 zapewniają standardowe momenty obrotowe od 50 do 3000 N·m dla zaworów kulowych, zaworów motylkowych, zaworów zasuwowych i innych kompatybilnych zaworów obrotowych.

Seria posiada obudowę IP68 i określony zakres temperatur otoczenia od −25°C do +55°C. Opcje dla stref zagrożonych wybuchem obejmują konfiguracje certyfikowane ATEX/IECEx oraz konfiguracje dla Ameryki Północnej Klasa I, Dywizja 1, Grupy C i D.

Dobór musi być zgodny z klasyfikacją gazu lub pyłu w instalacji, wymaganiami temperaturowymi i obowiązującą certyfikacją. Przed zamówieniem siłownika należy potwierdzić dokładny model, pełne oznaczenie ochrony przeciwwybuchowej i warunki certyfikatu. Sama ochrona IP68 nie stanowi o przydatności do stref zagrożonych wybuchem.

Dostępne konfiguracje obejmują sterowanie włącz/wyłącz, sprzężenie zwrotne stanu styku suchego, sprzężenie zwrotne potencjometru i sterowanie pozycją modulowaną.

Wersje modulowane akceptują 4–20 mA DC, 1–5 VDC lub 2–10 VDC sygnały sterujące i zapewniają sprzężenie zwrotne pozycji 4–20 mA DC. Ich określony błąd podstawowy nie przekracza ±1%, a błąd powtarzalności ≤1%. Te wartości opisują wydajność pozycjonowania siłownika, a nie dokładność sterowania przepływem całego systemu zaworowego.

Opcjonalna ochrona przed nadmiernym momentem obrotowym przerywa obwód silnika, gdy moment obrotowy osiągnie ustawiony próg, pomagając chronić przed nadmiernym obciążeniem podczas blokowania zaworu.

Opcjonalna konfiguracja zabezpieczająca z magazynowaniem energii wykorzystuje superkondensator lub baterię, w zależności od modelu. Po utracie zasilania zewnętrznego może zamknąć lub otworzyć zawór do końca, lub utrzymać jego aktualną pozycję, zgodnie z wybranym ustawieniem.

Przed zamówieniem należy potwierdzić moment obrotowy pracy zaworu, wymiary montażowe, napięcie zasilania, kąt obrotu, czas pracy i sygnały sterujące. Opcjonalne funkcje i akcesoria muszą również pasować do wybranego modelu i mieścić się w zakresie obowiązującej certyfikacji.
