CSA IP67 18Nm Kompaktowy elektryczny aktuator do małych zaworów kulkowych i motylkowych

• Standardowa moc wyjściowa 18 Nm przy 15 sekundach pracy.

• Maksymalny moment obrotowy 24 Nm.

• Opcjonalne konfiguracje pracy 7 s/9 Nm i 30 s/25 Nm.

• Regulowany zakres ruchu 0–90° dla małych zaworów kulowych i przepustnic.

• Kompaktowa konstrukcja o wadze 1,2 kg do urządzeń z ograniczoną przestrzenią montażową.

• Obudowa IP67 z zakresem temperatur otoczenia od -25°C do +55°C.

• Zasilacze zależne od modelu: DC12V, DC24V, AC24V, AC110V i AC220V.

• Opcje sterowania: włącz/wyłącz, pozycja pośrednia i sterowanie modulowane.

• Interfejsy montażu bezpośredniego ISO 5211 F03, F04 i F05.

• Opcje trzpieni napędowych 9*9 mm i 11*11 mm dla trzpieni zaworów o wysokości do 16 mm.

• Montaż pod kątem 360° i połączenie 7-żyłowym kablem.

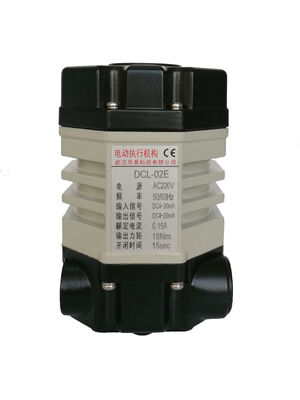

DCL-02 to kompaktowy elektryczny siłownik zaworowy o wadze około 1,2 kg, przeznaczony do małych zaworów kulowych, przepustnic i innych urządzeń wymagających regulowanego ruchu obrotowego 0–90°. Jego niewielkie wymiary sprawiają, że nadaje się do zastosowań w automatyce zaworowej, gdzie przestrzeń montażowa jest ograniczona.

Moment obrotowy i czas pracy

Standardowa konfiguracja zapewnia moment obrotowy 16 N·m z czasem pracy 15 sekund. Opcjonalna konfiguracja zapewnia 9 N·m przy 7 sekundach, oferując szybszą opcję pracy dla zastosowań z niższymi wymaganiami momentu obrotowego. Wybierz kombinację momentu obrotowego i czasu ruchu w zależności od rzeczywistego obciążenia roboczego zaworu.

Obudowa i warunki zastosowania

DCL-02 posiada obudowę IP67 i zakres temperatur pracy otoczenia od −25°C do +55°C. Zastosowania obejmują uzdatnianie wody, HVAC, automatykę budynkową, systemy przeciwpożarowe i kompaktowe urządzenia przemysłowe rurowe, w zależności od wymagań projektu. Temperatura otoczenia odnosi się do otoczenia siłownika, a nie do płynu procesowego.

Interfejsy montażu bezpośredniego

Dostępne są interfejsy montażowe ISO 5211 F03, F04 i F05 z kwadratami napędowymi 9 × 9 mm lub 11 × 11 mm. Dopuszczalna wysokość trzpienia zaworu wynosi do 16 mm.Przed złożeniem zamówienia należy sprawdzić kołnierz zaworu, wymiary trzpienia, luz montażowy i moment obrotowy. Sam nominalny średnica zaworu jest niewystarczająca do ostatecznego doboru siłownika.

Zasilanie i opcje sterowania

Dostępne zasilacze obejmują

12V DC, 24V DC, 24V AC, 110V AC i 220V AC. Opcje sterowania obejmują pracę włącz/wyłącz, zatrzymanie w pozycji pośredniej i sterowanie modulowane, w zależności od wybranego zasilania i obwodu.Funkcje sterowania są specyficzne dla konfiguracji. Przed integracją siłownika z systemem sterowania należy potwierdzić wymagany sygnał sterujący, układ sprzężenia zwrotnego i okablowanie.

Specyfikacja

• Dwa pomocnicze wyłączniki krańcowe do potwierdzenia pozycji zaworu
• Twarda obudowa z odlewanego ciśnieniowo aluminium o wysokiej wytrzymałości, odporna na warunki atmosferyczne IP67 i NEMA 4X
• Silnik niewentylowany o wysokim momencie rozruchowym i małej sile bezwładności
• Całkowicie metalowa samohamowna przekładnia, pozostaje w ostatniej znanej pozycji po utracie zasilania
• Dostępny wskaźnik pozycji zaworu/wskaźnik płaski lub wypukły
• Sterowanie ręczne
• Standardowy montaż bezpośredni ISO5211
• Certyfikat CSA zgodnie z UL 429 i CSA C22.2, znak CE
