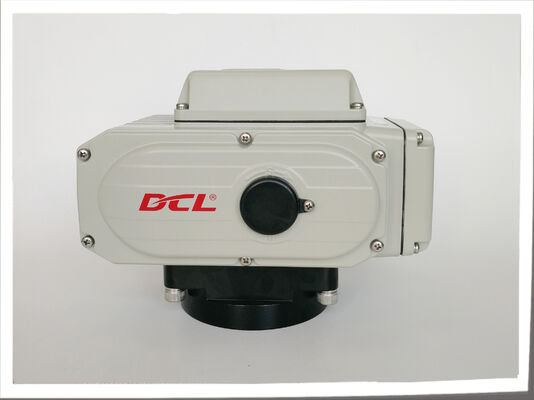

Regulowany typ luzu podstawowy błąd ≤ 1% elektryczny kompaktowy siłownik

Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu Model dcl e
Minimalne zamówienie 1 szt
Szczegóły pakowania Karton/paleta
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union,
Możliwość Supply 5000 sztuk/miesiąc
Szczegóły Produktu
Zasilanie 24VAC/110VAV/220VAC/380VAC Moc silnika 6W do 140 W.
Standardowy moment obrotowy Od 50 nm do 2500 nm/442 cali. LBS do 22125 cali. Czas standardowy Od 20 do 75s
Sygnał wejściowy 4-20 MADC/1-5VDC/2-10VDC Sygnał wyjściowy 4-20 MADC
Stopień ochrony IP67 NEMA4/4X Całkowita waga 1,2 kg do 20 kg
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Kąt instalacji 360°
Zostaw wiadomość
opis produktu

regulowany elektryczny kompaktowy napęd napędowy typu martwy przestrzeni z błędem podstawowym ≤ 1%

Cechy

  • Działanie na ćwierć obrotu proporcjonalne do sygnału wejściowego
  • Wysokiej wydajności EMC z EFT, ESD i napięciem wysokim badanymi dla zestawu sterującego
  • Silnik ciężki z ochroną przed przeciążeniem termicznym
  • Wskaźnik pozycji zaworu/wskaźnik płaski lub wypukły dostępny
  • Sygnał wyjściowy 4-20mA dla pozycji zaworu
  • Standardowe ISO5211 montaż zaworu wielowianowego
  • Wielofunkcyjny inteligentny zestaw sterujący w pełnym zbiorniku odporny na wibracje i wilgoć
  • Światowa czołowa zdolność przeciwdziałania zakłóceniom, dokładność i czułość sterowania
  • Funkcja samokalibrowania i samokontroli problemów
  • Unikalna zintegrowana konstrukcja silnika/zestawu sterującego/obudowy o bardzo małych rozmiarach
  • Obudowa z stopów aluminium odporna na warunki pogodowe z powłoką poliestrową o cieplnej wiązaniu
  • Odporność na korozję na poziomie C3 przy 1000-godzinnym badaniu na rozpylanie soli
  • Przejście ręczne za pomocą klucza lub koła ręcznego
  • Certyfikacja CSA według normy UL i CSA / oznakowania CE / RoHS 3.0

Opis

Kompaktowy modulujący siłownik elektryczny DCL kontroluje otwarcie zaworów kulkowych, zaworów motylkowych i innych zaworów ćwierćobrotowych.oczyszczanie wody i procesy przemysłowe wymagające przepływu, regulacji ciśnienia, temperatury lub poziomu.

Zintegrowany sterownik akceptuje polecenia 4 ′ 20 mA, 1 ′ 5 VDC lub 2 ′ 10 VDC i zapewnia 4 ′ 20 mA informacji zwrotnych o pozycji zaworu dla kompatybilnych systemów sterowania sterowaniem sterowaniem, DCS lub systemów sterowania budynkiem.W literaturze określono podstawowy błąd nie większy niż ± 1%., z błędami odwracania i powtarzalności nie większymi niż 1%.

Specyfikacje te opisują pozycjonowanie siłownika. Ogólna wydajność sterowania procesem zależy również od charakterystyki przepływu zaworu, czujników, logiki sterowania i warunków pracy.

System sterujący wykorzystuje kapsułę z żywicy w celu zmniejszenia bezpośredniej ekspozycji komponentów elektronicznych i zapewnienia ochrony konstrukcyjnej przed wilgocią i wibracjami.Silnik zawiera ochronę termiczną PTCWersje modulujące wykorzystują częstotliwość przerywaną S4, dlatego podczas wyboru należy sprawdzić częstotliwość pracy i wymagania dotyczące obciążenia.

Główne modele wyposażone są w obudowę ze stopu aluminium ze standardową ochroną IP67 i opcjonalną IP68.Interfejsy montażowe ISO 5211 obsługują bezpośrednią instalację na kompatybilnych zaworachW przypadku wybranego modelu należy potwierdzić możliwości zasilania, wskazania pozycji, obsługi ręcznej i komunikacji.

Specyfikacja

Rodzaj DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Władza AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Moment wyjściowy 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000 Nm 3000Nm
Czas akcji 20S 30S 30S 30S 45S 30S 90S 110S
Kąt skrętu 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Moc silnika 10W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Prąd nominalny 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 10,75/0,96A 10,75/0,98A
Całkowita masa 20,5 kg 40,5 kg 9 kg 90,5 kg 10 kg 19 kg 190,5 kg 20 kg
Sygnał wejściowy 4-20mADC, 1-5VDC, 2-10VDC
Wydajność Singal 4-20mADC
Podstawowy błąd nie więcej niż ± 1%
Wzajemne błędy nie więcej niż 1%
Śmierć przestrzeni 00,5%-5,0% regulowane
Charakterystyka tłumienia 0 razy
Powtarzający się błąd aktuatora ≤ 1%
Odporność izolacyjna AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Klasa napięcia AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 360° pod każdym kątem
Interfejs elektryczny Dwa G1/2 Wate-proof Kable Connectors, jeden dla linii zasilania i jeden dla linii sygnału
Temperatura otoczenia -20°C~+55°C
Funkcja opcjonalna Ochrona przed nadmiernym momentem obrotowym/Ogrzewacz odwilżający/Pasywny przełącznik kontaktowy/Wskaźnik kopuły/Zagrywacz
Uwaga Wszelkie inne sygnały wejściowe lub wyjściowe wymagane, proszę określić w zamówieniu.
