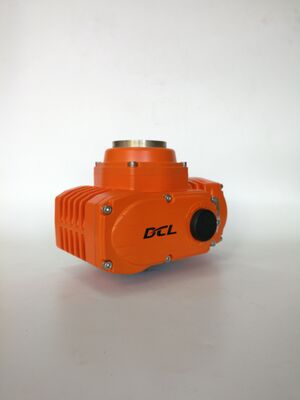

IP68 100Nm/30S Elektryczny aktywator czterokrotny odporny na wybuch ATEX/IECEx ISO 5211
| Standardowy moment obrotowy | Od 100 nm do 600 nm | Czas standardowy | 30s do 45s |
|---|---|---|---|
| Całkowita waga | 5 kg do 10 kg | Zasilanie | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Moc silnika | 15W do 90 W. | Temperatura otoczenia | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Kąt instalacji | 360° | Stopień ochrony | IP68 NEMA4X/7 |
- Dwukrotny obrót z mechanicznymi ogranicznikami
- Powierzchnie przyłączeniowe typu stopu cylindra każdej pokrywy obudowy, szczelina i długość przeciwwybuchowe zgodne ze standardem UL i CSA
- Klasa przeciwwybuchowa ExdIICT4 dla systemu strefowego i Grupa C, D T4 dla systemu dywizyjnego
- Wytrzymała aluminiowa obudowa IP68/NEMA 4X z powłoką proszkową
- Soczewka ze szkła o wysokiej wytrzymałości 10 mm do wskaźnika pozycji zaworu, zachowująca dużą twardość zarówno w niskiej temperaturze (-22F), jak i wysokiej temperaturze (140F).
- Wytrzymała obudowa ze stopu aluminium odlewanego ciśnieniowo, zapewniająca odporność siłownika na wysokie ciśnienie wybuchu (> 2,2 MPa).
- Silnik niewentylowany z obróbką przeciwpożarową.
- Silnik ciężkiego przeznaczenia z zabezpieczeniem termicznym przeciążeniowym
- Współczynnik pracy wynosi 70%, praca krótkotrwała S2 z ciągłą pracą poniżej 15 minut i praca okresowa S4 z częstotliwością 1200 razy/godzinę.
- Montaż wieloprzegubowy ISO5211.
- Dostępne zabezpieczenie przed nadmiernym momentem obrotowym
- Grzałka przeciwkondensacyjna jest opcjonalna
- Ręczne sterowanie za pomocą klucza imbusowego lub koła ręcznego
- Certyfikacja CSA w toku zgodnie ze standardem UL/oznaczenie ATEX
Elektryczne siłowniki przeciwwybuchowe DCL są przeznaczone do automatyzacji zaworów przemysłowych w miejscach, gdzie mogą występować palne gazy lub pary. Konstrukcja przeciwwybuchowa mieści silnik i komponenty elektroniczne w chronionych komorach. Szczeliny, długości ścieżek płomieni i wymiary powierzchni styku są kontrolowane w celu spełnienia odpowiednich wymagań ochrony przeciwwybuchowej i ograniczenia rozprzestrzeniania się płomienia z wewnętrznego wybuchu do otaczającej atmosfery.
Obudowa ze stopu aluminium i obrobione połączenia przeciwwybuchowe tworzą strukturę ochronną. Wymienione oznaczenia obejmują Ex db h IIC T4 Gb oraz oceny północnoamerykańskie, takie jak Klasa I, Dywizja 1, Grupy C i D, T5/T6. Odpowiednie lokalizacje, grupy gazów, kody temperatury i warunki instalacji muszą być zweryfikowane w dokumentacji certyfikacyjnej dla wybranego modelu.
Interfejsy montażu bezpośredniego z wieloma kołnierzami ISO 5211 i opcje napędu kwadratowego umożliwiają instalację na kompatybilnych zaworach kulowych, zaworach motylkowych i innych zaworach obrotowych. Przed wyborem należy sprawdzić wymiary kołnierzy, rozmiar napędu, wysokość trzpienia zaworu i maksymalny moment obrotowy. Seria charakteryzuje się obudową IP68 i podanym zakresem temperatur otoczenia od -25°C do +55°C.
| Typ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| Moc | AC110V/AC220V | ||||
| Moment obrotowy wyjściowy | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| Czas działania | 20S | 30S | 30S | 30S | 45S |
| Kąt obrotu | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Moc silnika | 10W | 25W | 40W | 90W | 90W |
| Prąd znamionowy | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Masa całkowita | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| Sygnał wejściowy | 4-20mADC,1-5VDC,2-10VDC | ||||
| Sygnał wyjściowy | 4-20mADC | ||||
| Błąd podstawowy | nie więcej niż ±1% | ||||
| Błąd posuwisto-zwrotny | nie więcej niż 1% | ||||
| Przestrzeń martwa | regulowana 0,5%-5,0% | ||||
| Charakterystyka tłumienia | 0 razy | ||||
| Błąd powtarzalności w siłowniku | ≤1% | ||||
| Rezystancja izolacji | 100MΩ/500VDC | ||||
| Klasa napięcia wytrzymywanego | 1500VAC 1 minuta | ||||
| Klasa ochrony | IP67 | ||||
| Klasa przeciwwybuchowa | Exd II BT4Gb | ||||
| Kąt instalacji | 360° pod dowolnym kątem | ||||
| Interfejs elektryczny | 2-M20*1.5 wtyczka przeciwwybuchowa, klienci powinni zainstalować odpowiedni złącznik kablowy przeciwwybuchowy podczas użytkowania zgodnie z wybranym kablem. | ||||
| Temperatura otoczenia | -20°C~+60°C | ||||
| Funkcja opcjonalna | Zabezpieczenie przed nadmiernym momentem obrotowym/Grzałka osuszająca/Pasywny przełącznik kontaktowy | ||||
| Uwagi | Każdy inny potrzebny sygnał wejściowy lub wyjściowy, proszę określić w zamówieniu. | ||||
