Kompaktowy elektryczny napęd morski dla zaworów kulkowych i motylkowych układu chłodzenia

Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu DCL All Electric Actuator
Minimalne zamówienie 1 szt
Szczegóły pakowania Karton/paleta
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union,
Możliwość Supply 5000 sztuk/miesiąc
Szczegóły Produktu
Zasilanie 24VAC/110VAV/220VAC/380VAC/24VDC Kąt instalacji 360°
Standardowy moment obrotowy 18Nm do 2500Nm/160in.lbs do 22125in.lbs Czas standardowy 15S do 75s
Całkowita waga 1,2 kg do 20 kg Moc silnika 6W do 140 W.
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Stopień ochrony IP67 NEMA4/4X
Zostaw wiadomość
opis produktu

Marynarka używa silnikowego kompaktowego napędu dla statków, okrętów wojennych i lotniskowców

Cechy

  • Czwarty obrót z ograniczeniami mechanicznymi dla zaworu motylkowego i dwukierunkowego zaworu kulkowego
  • Twardy wysokiego ciśnienia, odlewany aluminiowy obudowa z wodoodpornością IP67 i NEMA 4X
  • Powierzchnia poliestrowa w proszku o cieplnej wiązaniu, odporność na korozję na poziomie C3 przy 1000-godzinnym badaniu na rozpylanie soli
  • Ciężki silnik asynchroniczny z zamkniętą klatką wiewiórkową z ochroną przed przeciążeniem termicznym, 80% izolacja F.
  • Ponad 10000 razy pełny cykl życia otwarty/zamknięty z obrotowym momentem znamionowym.
  • Całkowicie metalowy bieg biegów z samoblokującym się biegiem robaka, pozostaje w ostatniej znanej pozycji po utracie mocy, bez konieczności dodatkowego hamowania
  • Światowa czołowa wydajność EMC, 2500V test nadpięciowy, 4000V test EFT, 4000V test ESD
  • Dostępny wizualny wskaźnik położenia zaworu/płaski wskaźnik lub wypukły wskaźnik
  • Standardowe sterowanie ręczne z kluczem lub kołem ręcznym
  • ISO5211 montaż wielopłaszczkowy
  • CSA certyfikowane zgodnie z UL 429 i oznaczone CSA C22.2/CE/zgodne z RoHS 3

Opis

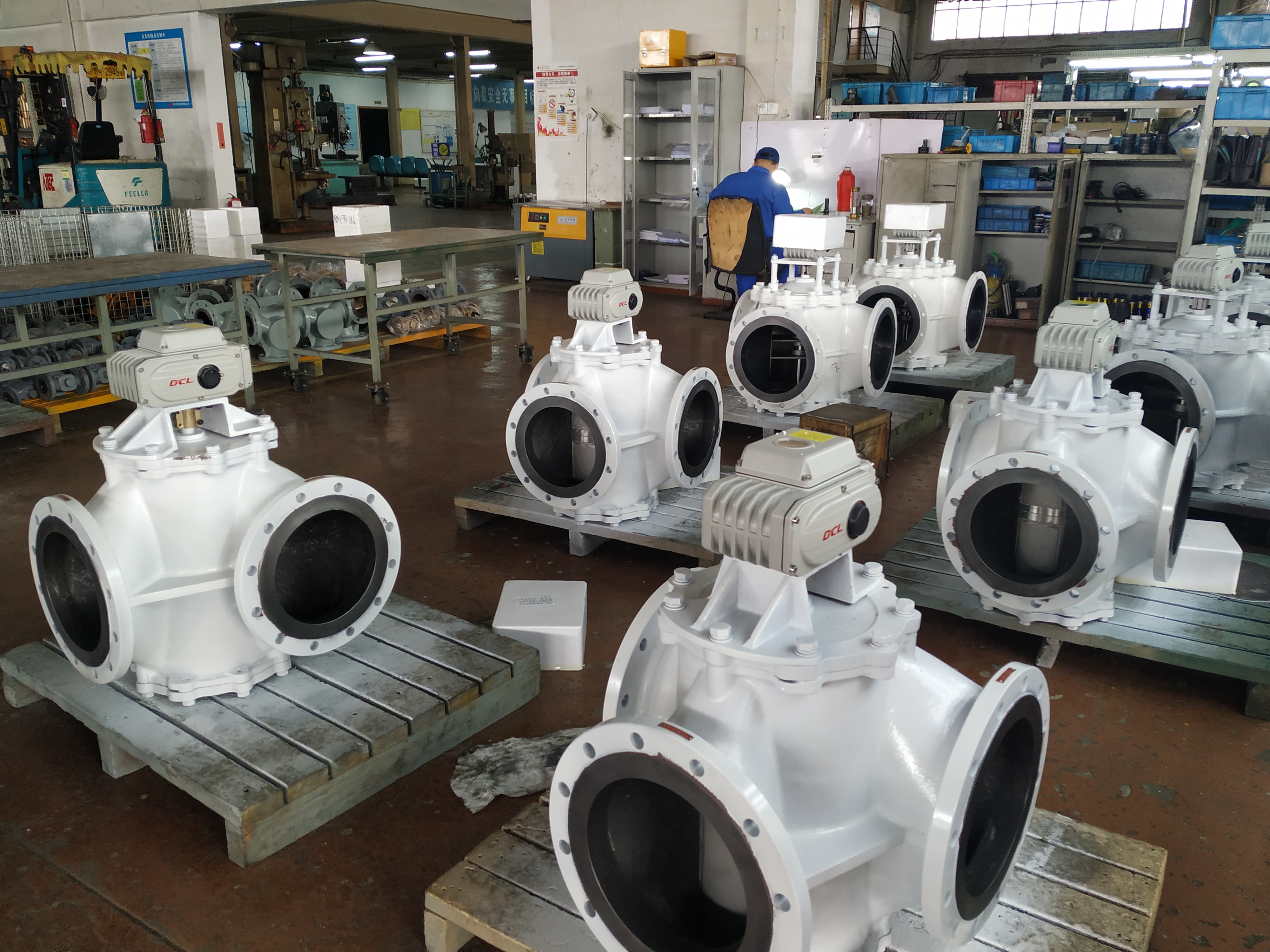

Kompaktowe napędy elektryczne DCL przeznaczone są do kompatybilnych zaworów kulkowych, zaworów motylkowych i zaworów trójstronnych w systemach chłodzenia i regulacji temperatury na statku.Typowe zastosowania obejmują wodę słodką, wody morskiej i oleju smarowego obsługujących zestawy generatorów, silniki wysokoprężne i turbiny.

Konstrukcja ćwierćobrotów zapewnia ISO 5211 interfejsy montażowe dla kompatybilnych zaworów.Literatura dotycząca produktu określa podstawowy błąd pozycjonowania nie większy niż ± 1% i błąd powtarzalności nie większy niż 1%.Rzeczywista wydajność kontroli temperatury zależy również od charakterystyki przepływu zaworu, czujników, logiki sterowania i obciążenia systemu.

Kompaktny obudowa z stopów aluminium wspiera integrację w pakietach wyposażenia morskiego.należy potwierdzić ręczne działanie i kompatybilność elektromagnetyczną wybranego modelu w celu dopasowania wilgotnościW przypadku obwodów wody morskiej, materiałów korpusu zaworu, komponentów wewnętrznych i uszczelnień wymagana jest odrębna ocena zgodności z mediami.

DCL uczestniczyła w opracowywaniu chińskich norm dla elektrycznie sterowanych zawórów motylkowych i zawórów kulkowych.Wszelkie zatwierdzenia ze strony stowarzyszenia klasyfikacyjnego należy weryfikować w odniesieniu do ważnego certyfikatu dla kompletnego zespołu zaworów dostarczanychZatwierdzenia posiadane przez zespoły zaworów klienta nie powinny być przedstawiane jako certyfikacja tylko siłownika.

Specyfikacja

Rodzaj siłownika Czas standardowy/wrotnik Opcjonalny czas/wrotny moment kąt obrotu ((Max.range) Całkowita masa Zasilanie Wybrany obwód sterujący
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° regulowalne 10,2 kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360°Sterowalne 2.5kg Wymagania w zakresie bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360°Sterowalne 4.5kg Wymagania w zakresie bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° regulowalne 9 kg Wymagania w zakresie bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5kg
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° regulowalne 19 kg Poziom prądu: Rodzaje A/B/C/D/E/F/H
DCL-200 90S/2000Nm
19.5kg
DCL-300 110S/3000Nm
20 kg
Parametry wydajności Wykaz typu regulacji ((typ E)
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° regulowalne 4.5kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5kg
Rodzaj siłownika Wymagania w odniesieniu do urządzeń do przechowywania energii Wyniki badań Wyniki badań
DCL-02 ≤ DN40 ≤ DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN 250 DN 150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-200 DN350~400 DN 250 DN900
DCL-300 DN450~600 DN300~350 DN1000~1200
