Szybkozamykający siłownik elektryczny IP67 2–8 s 25–80 Nm

Funkcje produktu DCL-K10

• Dostępny w konfiguracjach 25 Nm/2 s, 50 Nm/4 s i 80 Nm/8 s.

• Regulowany zakres obrotu 0–90°; czasy pracy są oparte na pełnym skoku 90°.

• Obsługuje napięcia DC24V, AC24V, AC110V, AC220V i AC380V.

• Obwód sterujący typu G do pracy z napięciem DC24V.

• Obwody sterujące typu A/B do napięć AC24V, AC110V i AC220V.

• Trójfazowy obwód sterujący typu H do napięcia AC380V.

• Standardowo stopień ochrony IP67, opcjonalnie IP68.

• Podany zakres temperatury otoczenia od -25°C do +55°C.

• Interfejsy do montażu bezpośredniego ISO 5211 F05/F07.

• Opcje trzpienia napędowego 9×9, 11×11 i 14×14 mm.

• Dwa wodoodporne złącza kablowe G1/2 do okablowania zasilania i sygnału.

• Opcjonalna grzałka przeciwkondensacyjna, wskaźnik kopułkowy i ręczna obsługa.

Kluczowe specyfikacje

Opis produktu

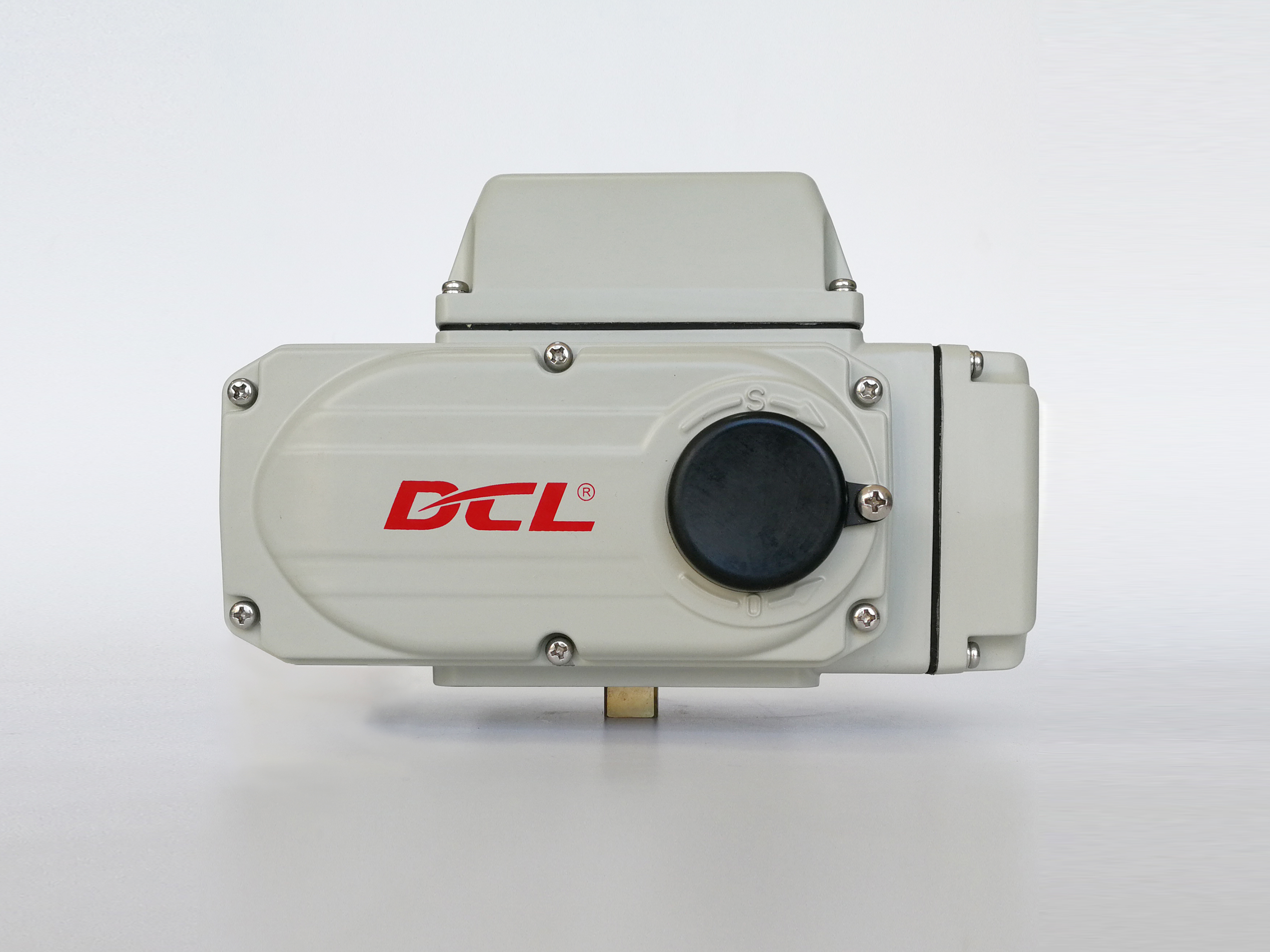

DCL-K10 to szybkozamykający siłownik elektryczny do małych zaworów ćwierćobrotowych i urządzeń automatyki wymagających określonego krótkiego czasu reakcji. Dostępne konfiguracje zapewniają pełny skok 90° przy momencie 25 Nm w ciągu dwóch sekund, 50 Nm w ciągu czterech sekund lub 80 Nm w ciągu ośmiu sekund.

Opcje zasilania obejmują DC24V, AC24V, AC110V, AC220V i AC380V. Obwód sterujący zależy od zasilania: typ G jest używany dla DC24V, typ A/B dla wymienionych wersji AC jednofazowych, a typ H dla pracy trójfazowej AC380V.

Siłownik posiada regulowany zakres obrotu 0–90° i interfejsy do montażu bezpośredniego ISO 5211 F05/F07. Standardowo stopień ochrony IP67, opcjonalnie IP68, a podany zakres temperatury otoczenia wynosi od -25°C do +55°C. Dwa wodoodporne złącza kablowe G1/2 oddzielają okablowanie zasilania i sygnału.

Dostępny moment obrotowy jest bezpośrednio związany z czasem pracy. Wersja dwusekundowa zapewnia 25 Nm i nie powinna być opisywana jako siłownik 80 Nm pracujący w ciągu dwóch sekund. Należy wybrać odpowiednią konfigurację zgodnie z maksymalnym momentem obrotowym zaworu i wymaganym czasem reakcji.

Dokumentacja produktu stwierdza, że zakres szybkiego otwarcia nie nadaje się do zaworów motylkowych ani innych zaworów wymagających samohamownego siłownika. Przed wyborem inżynierowie powinni potwierdzić, że moment obrotowy procesu nie może spowodować cofania zaworu i zweryfikować kołnierz montażowy, trzpień napędowy i wysokość trzpienia zaworu.
