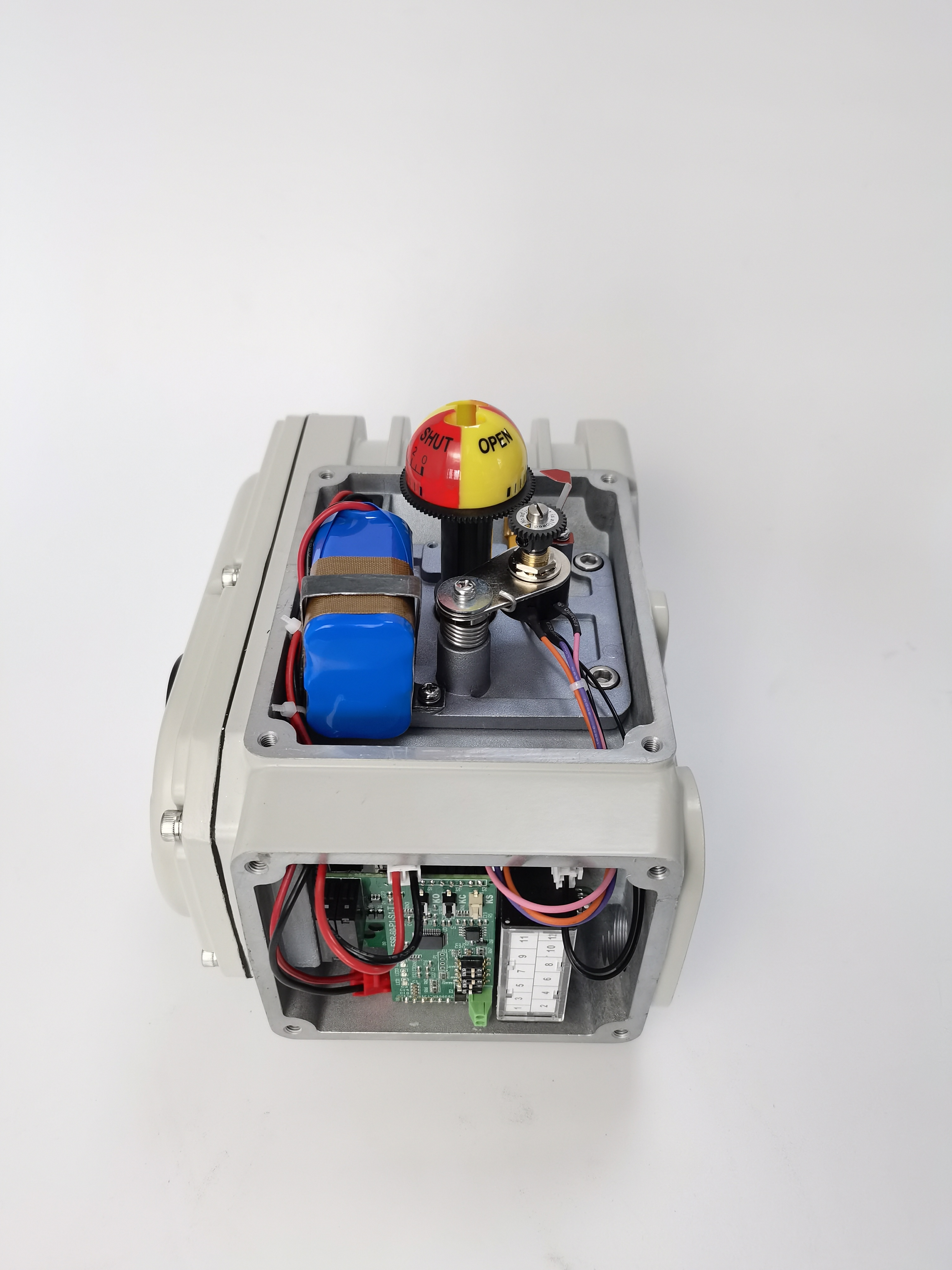

Siłownik elektryczny CSA z zabezpieczeniem awaryjnym DC24V 100 Nm IP67

• Zasilanie DC24V z modułem magazynowania energii w superkondensatorze.
• Standardowy moment obrotowy 100 Nm z czasem pracy 30 sekund.
• Maksymalny moment obrotowy 130 Nm.
• Opcjonalna konfiguracja pracy 15 s/50 Nm.
• Napędza zawór do zaprogramowanej pozycji otwartej, zamkniętej lub bieżącej po utracie zasilania.
• Magazynowana energia wystarcza na co najmniej cztery pełne cykle pracy.
• Automatycznie powraca do normalnego trybu pracy po przywróceniu zasilania zewnętrznego.
• Dostępny z kontrolą beznapięciową (on-off) lub modulującą 4–20 mA z funkcją bezpieczeństwa.
• Opcjonalna komunikacja 2–10 VDC, 1–5 VDC i Modbus RTU.
• Ochrona przeciwprzepięciowa 1 kV i interfejs przeciwzakłóceniowy 4 kV.
• Standardowo IP67, opcjonalnie IP68; zakres temperatury otoczenia od -25°C do +55°C.
• Regulowany zakres ruchu 0–90° i bezpośredni montaż ISO 5211 F05/F07.

Elektryczny siłownik bezpieczeństwa DCL-10 jest przeznaczony do procesów przemysłowych, w których zawór musi przejść do zdefiniowanej pozycji bezpieczeństwa po utracie zasilania zewnętrznego. Siłownik zasilany jest napięciem DC24V i ładuje wewnętrzny superkondensator podczas normalnej pracy.

Gdy obwód sterowania wykryje utratę zasilania zewnętrznego, zmagazynowana energia napędza zawór do zaprogramowanej pozycji pełnego otwarcia, pełnego zamknięcia lub bieżącej pozycji. Dokumentacja określa wystarczającą ilość zmagazynowanej energii na co najmniej cztery pełne cykle pracy. Po powrocie zasilania siłownik automatycznie wychodzi z trybu bezpieczeństwa i wznawia normalne działanie.

Standardowa konfiguracja zapewnia moment obrotowy 100 Nm z czasem pracy 30 sekund i maksymalny moment obrotowy 130 Nm. Dostępna jest również konfiguracja 15 sekund/50 Nm. Regulowany zakres ruchu 0–90° i montaż ISO 5211 F05/F07 obsługują kompatybilne zawory kulowe, motylkowe i inne zawory ćwierćobrotowe.

Dostępne są konfiguracje on-off i modulujące. Wersje modulujące obsługują wejście i wyjście 4–20 mA, z opcjonalnymi sygnałami 2–10 VDC, 1–5 VDC i Modbus RTU. Standardowo IP67, opcjonalnie IP68, a podany zakres temperatury otoczenia wynosi od -25°C do +55°C.

Konstrukcja ta wykorzystuje superkondensator do zasilania silnika i nie jest siłownikiem mechanicznym z powrotem sprężynowym. Wymagana pozycja bezpieczeństwa, czas pracy, moment obrotowy zaworu i sekwencja sterowania muszą zostać potwierdzone przed złożeniem zamówienia.
