CSA IP67 18Nm Subminiaturowy elektryczny aktuator kwadratowy

• Standardowy moment obrotowy 18 Nm z czasem pracy 15 sekund.

• Maksymalny moment obrotowy 24 Nm.

• Opcjonalne konfiguracje pracy 7 s/9 Nm i 30 s/25 Nm.

• Regulowany zakres ruchu 0–90° dla małych zaworów kulowych i przepustnic.

• Kompaktowa konstrukcja 1,2 kg do urządzeń z ograniczoną przestrzenią montażową.

• Obudowa IP67 z zakresem temperatur otoczenia od -25°C do +55°C.

• Zasilanie zależne od modelu: DC12V, DC24V, AC24V, AC110V i AC220V.

• Opcje sterowania: on-off, pozycja pośrednia i modulacyjne.

• Interfejsy montażu bezpośredniego ISO 5211 F03, F04 i F05.

• Opcje trzpienia napędowego 9*9 mm i 11*11 mm dla trzpieni zaworów o wysokości do 16 mm.

• Montaż w zakresie 360° i połączenie kablem siedmioprzewodowym.

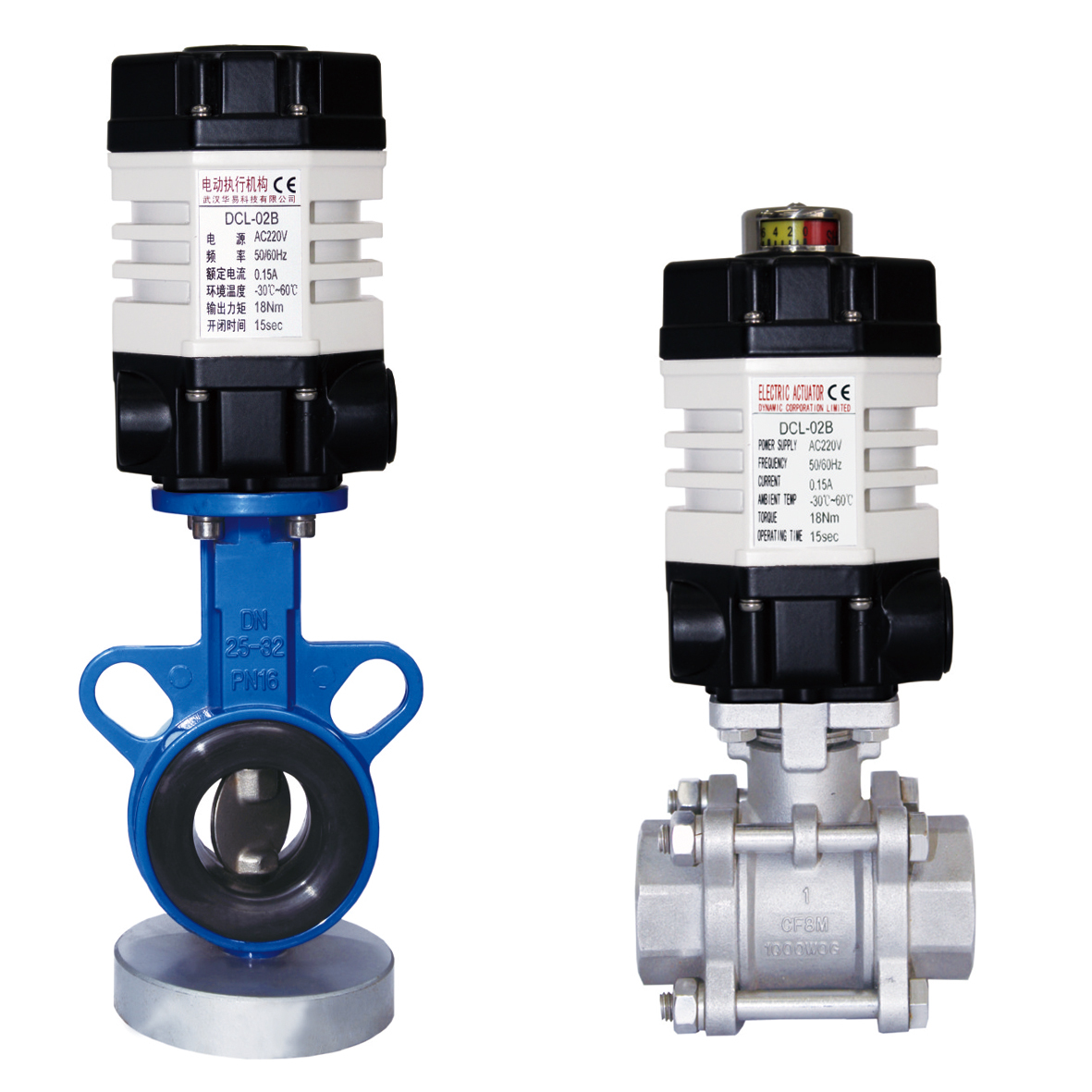

DCL-02 to miniaturowy, ćwierćobrotowy siłownik elektryczny o wadze około 1,2 kg. Jest przeznaczony do małych zaworów kulowych, przepustnic i innych urządzeń wymagających regulowanego ruchu obrotowego w zakresie 0–90°.

Jego standardowa konfiguracja zapewnia moment obrotowy 16 Nm z czasem pracy 15 sekund, podczas gdy podany maksymalny moment obrotowy wynosi 24 Nm. Opcjonalne konfiguracje obejmują 7 sekund przy 9 Nm i 30 sekund przy 25 Nm, co pozwala dopasować prędkość pracy do wymaganego momentu obrotowego zaworu.

Siłownik posiada obudowę IP67 i podany zakres temperatur otoczenia od -25°C do +55°C. Typowe zastosowania obejmują uzdatnianie wody, HVAC, automatykę budynkową, systemy przeciwpożarowe, sprzęt przemysłowy i małe zautomatyzowane systemy rurowe.

Dostępne są interfejsy montażu bezpośredniego ISO 5211 F03, F04 i F05 z kwadratami napędowymi 9*9 mm lub 11*11 mm. Dopuszczalna wysokość trzpienia zaworu wynosi do 16 mm. Przed złożeniem zamówienia należy sprawdzić kołnierz zaworu, wymiary trzpienia i rzeczywisty moment obrotowy pracy, zamiast wybierać siłownik wyłącznie na podstawie nominalnej średnicy zaworu.

W zależności od zasilania i obwodu sterowania, DCL-02 może zapewniać działanie on-off, sterowanie pozycją pośrednią lub sterowanie modulacyjne. Dostępne zasilacze obejmują DC12V, DC24V, AC24V, AC110V i AC220V, co czyni siłownik odpowiednim do kompaktowych urządzeń i systemów automatyki zaworów niskonapięciowych.

• Praca ćwierćobrotowa
• Dwa pomocnicze wyłączniki krańcowe do potwierdzenia pozycji zaworu
• Twarda obudowa z odlewanego ciśnieniowo aluminium o wysokiej wytrzymałości, odporna na warunki atmosferyczne IP67 i NEMA 4X
• Silnik niewentylowany o wysokim momencie rozruchowym i małej sile bezwładności
• Całometalowy samohamowny mechanizm zębaty, pozostaje w ostatniej znanej pozycji po utracie zasilania
• Wskaźnik pozycji zaworu/wskaźnik płaski lub wypukły dostępne
• Sterowanie ręczne
• Standardowy montaż bezpośredni ISO5211
• Certyfikat CSA zgodnie z UL 429 i CSA C22.2, znak CE
