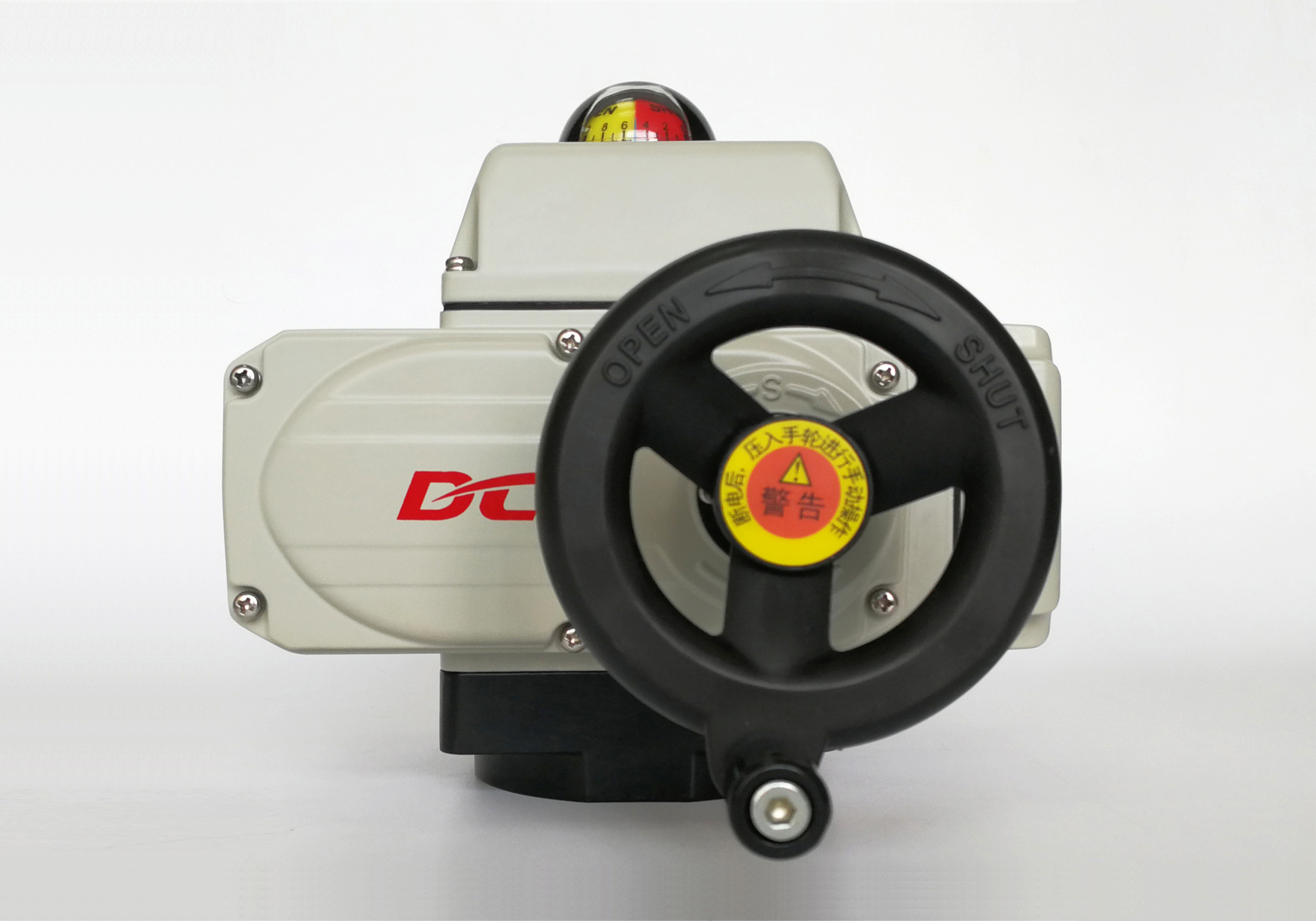

Siłownik kulowy zaworu motylkowego z ćwierćobrotem CE CSA 30S 100Nm
| Miejsce pochodzenia | Wuhan, Chiny |
|---|---|
| Nazwa handlowa | DCL |
| Orzecznictwo | CE/ROHS/CSA/IP67 |
| Numer modelu | DCL All Electric Actuator |
| Minimalne zamówienie | 1 szt |
| Szczegóły pakowania | Karton/paleta |
| Czas dostawy | 7 dni roboczych |
| Zasady płatności | D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply | 5000 sztuk / miesiąc |
Szczegóły Produktu
| Zasilanie | 24VAC/110VAV/220VAC/380VAC/24VDC | Kąt instalacji | 360° |
|---|---|---|---|
| Standardowy czas/moment obrotowy | 15S do 75s/18 nm do 2500 nm/160 cali. Do 22125 cali. | Całkowita waga | 1,2 kg do 20 kg |
| Moc silnika | 6W do 140 W. | Temperatura otoczenia | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Stopień ochrony | IP67 NEMA4/4X | ||
| Podkreślić | Certyfikowany przez CE CSA silnik walcowy dla motylów 100Nm,walcownik piłkowy na ćwierć obrotu,silnik kompaktowy z certyfikatem CE |
||
opis produktu
Kompaktowy siłownik typu indukcyjnego z odwracalnym silnikiem, bez wentylacji
Cechy
- 1/4 obrotu z mechanicznymi ogranicznikami
- Automatyzacja zaworów kulowych i przepustnic w celu regulacji lub odcięcia przepływu
- Całkowicie mosiężny sektor ślimakowy jest bardzo trwały i odporny na tarcie o dużej sile
- Ponad 10000 cykli pełnego otwarcia i zamknięcia przy pełnym obciążeniu znamionowym z cyklem pracy 80%
- Kompaktowy rozmiar dla ograniczonej przestrzeni z obudową ze stopu aluminium o stopniu ochrony IP67/typ 4X
- Odporna na korozję, wytrzymała obudowa ze stopu aluminium z powłoką poliestrową wiązaną termicznie
- Całkowicie metalowy układ przekładni ze ślimakiem samohamownym
- Wizualny wskaźnik położenia zaworu
- Dwa elektryczne wyłączniki krańcowe do potwierdzenia pozycji zaworu, nie wymaga dodatkowego hamulca
- Ręczne sterowanie za pomocą klucza imbusowego
- Certyfikat CSA/zgodność z UL/oznaczenie CE/testowany zgodnie z RoHS 3.0
Opis
Kompaktowe siłowniki elektryczne DCL są szeroko stosowane w przemyśle HVAC, często w połączeniu z przepustnicami do regulacji temperatury wewnętrznej, objętości powietrza, przepływu wody i równowagi hydraulicznej w systemach automatyki budynkowej.
Aby osiągnąć wysoką precyzję regulacji temperatury, DCL integruje w tych siłownikach silniki o dużej wytrzymałości zcyklem pracy 80% wspierając ciągłą i wysoką częstotliwość modulacji. Ich bardzo długa żywotność upraszcza konserwację pogwarancyjną i znacznie obniża długoterminowe koszty eksploatacji.
Zaprojektowane do pracy w trudnych warunkach, siłowniki umożliwiają instalację zarówno wewnątrz, jak i na zewnątrz. Dostępny jest również opcjonalny grzałka przeciwkondensacyjna zapobiegająca uszkodzeniom spowodowanym wilgocią i korozją.
Dla globalnego bezpieczeństwa i niezawodności, wszystkie siłowniki DCL HVAC przechodzą rygorystyczne testy zgodnie ze standardami UL i CSA i posiadają pełną certyfikację CSA. Są one również zgodne z CE i RoHS, a zgodność została zweryfikowana przez SGS.
Specyfikacja
| Typ siłownika | Standardowy czas/moment obrotowy | Opcjonalny czas/moment obrotowy | Kąt obrotu (maks. zakres) | Masa całkowita | Zasilanie | Wybrany obwód sterowania |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Regulowany | 1,2 kg | DC24V/AC24V AV110V/AC220V | Typy A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Regulowany | 2,5 kg | DC24V/AC24V AV110V/AC220V/AC380V | Typy A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Regulowany | 4,5 kg | DC24V/AC24V AV110V/AC220V/AC380V | Typy A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Regulowany | 9 kg | DC24V/AC24V AV110V/AC220V/AC380V | Typy A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9,5 kg | |||
| DCL-60 | 45S/600Nm | 10 kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Regulowany | 19 kg | AV110V/AC220V/AC380V | Typy A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19,5 kg | ||||
| DCL-300 | 110S/3000Nm | 20 kg | ||||
| Lista parametrów wydajności typu regulacyjnego (typ E) | ||||||
| DCL-MZZ | 18Nm | 3 obr. | 1,2 kg | DC24V | Typ MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Regulowany | 4,5 kg | DC24V±10% | Typ GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9,5 kg | |||
