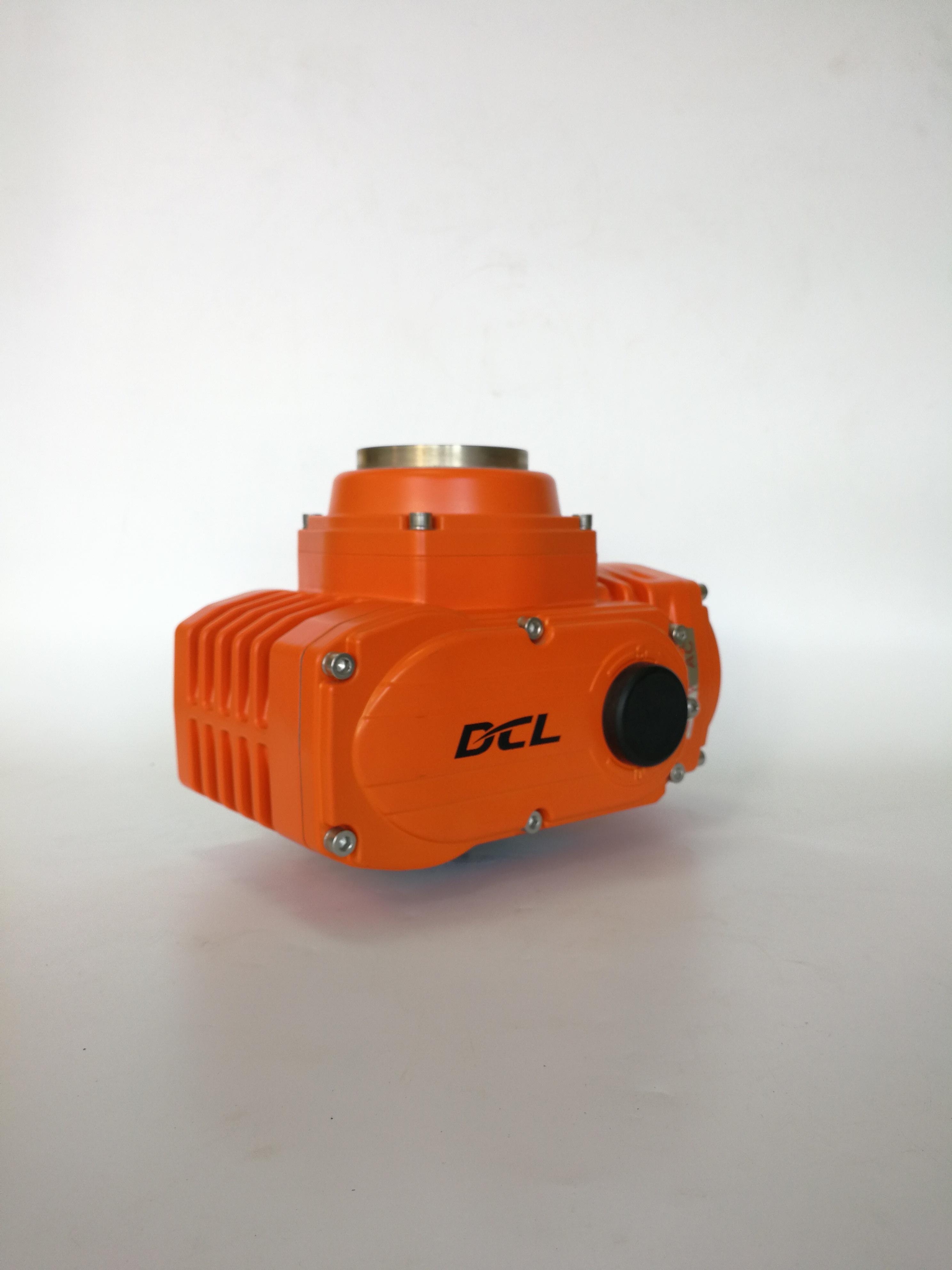

30S 200Nm 90° CSA ATEX Czwartokrotny aktywator elektryczny odporny na wybuch
| Miejsce pochodzenia | Wuhan, Chiny |
|---|---|
| Nazwa handlowa | DCL |
| Orzecznictwo | CE/ROHS/CSA/IP68/IECEx/ATEX/UL |
| Numer modelu | DCL-EX10/EX20/EX40/EX60 |
| Minimalne zamówienie | 1 szt |
| Szczegóły pakowania | Karton/paleta |
| Czas dostawy | 7 dni roboczych |
| Zasady płatności | D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply | 2000pcs/miesiąc |
Szczegóły Produktu
| Standardowy moment obrotowy | Od 100 nm do 600 nm | Czas standardowy | 30s do 45s |
|---|---|---|---|
| Całkowita waga | 5 kg do 10 kg | Zasilanie | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Moc silnika | 15W do 90 W. | Temperatura otoczenia | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Kąt instalacji | 360° | Stopień uszczelnienia | IP68 NEMA4X |
| Podkreślić | 90° elektryczny siłownik odporny na wybuch,200Nm elektryczny siłownik ATEX,siłownik kwadratowy certyfikowany przez CSA |
||
opis produktu
DCL-Ex10 Ex20 wymiary i parametry.pdf
Mały, hermetyczny, przeciwwybuchowy siłownik elektryczny z zabezpieczeniem przed nadmiernym momentem obrotowym
Cechy
- Działanie ćwierćobrotowe z mechanicznymi ograniczeniami
- Wytrzymały silnik z zabezpieczeniem przed przeciążeniem termicznym
- Wytrzymała obudowa ze stopu aluminium IP68/NEMA 4X z powłoką proszkową
- Klasa przeciwwybuchowa ExdIICT4 dla systemu strefowego i Grupa C, D T4 dla systemu podziału
- Dostępne zabezpieczenie przed nadmiernym momentem obrotowym
- Grzałka zapobiegająca kondensacji jest opcjonalna
- Standardowa bezpośrednia instalacja ISO5211
- Ręczne sterowanie za pomocą klucza imbusowego lub koła ręcznego
- Certyfikacja CSA
Opis
Przeciwwybuchowy siłownik elektryczny DCL może być wyposażony w wewnętrzną funkcję zabezpieczenia przed nadmiernym momentem obrotowym. Konstrukcja ta wykorzystuje niemieckie sprężyny talerzowe, znane z długiej żywotności i minimalnych odkształceń pod wpływem powtarzających się nacisków, co pomaga utrzymać stabilne ustawienie zabezpieczenia przed nadmiernym momentem obrotowym i zapobiega dryfowaniu ustawień podczas długotrwałej pracy.
Siłownik, odpowiedni dla ponad 90% środowisk z gazami wybuchowymi, z wyłączeniem zastosowań w górnictwie węglowym, jest wyposażony w silniki i komponenty elektroniczne o zmniejszonej palności. Wszystkie powierzchnie styku są ściśle kontrolowane i sprawdzane na etapie dostawcy, aby zapewnić precyzyjną obróbkę i wąskie szczeliny przeciwwybuchowe, co pomaga utrzymać wewnętrzne iskry wewnątrz obudowy.
Obudowa aluminiowa jest odlewana ciśnieniowo przy użyciu sprzętu o wyższej tonacji niż ten stosowany w standardowych siłownikach elektrycznych, co skutkuje gęstszą i mocniejszą strukturą, zdolną wytrzymać znacznie wyższe wewnętrzne ciśnienie wybuchu.
Siłownik przeszedł testy CSA zgodnie ze standardami UL i CSA oraz jest zgodny z systemami klasyfikacji strefowej i podziału dla miejsc niebezpiecznych.
Specyfikacja:
| Typ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
| Zasilanie | AC110V/AC220V | ||||
| Moment obrotowy wyjściowy | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| Czas działania | 20S | 30S | 30S | 30S | 45S |
| Kąt obrotu | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Moc silnika | 10W | 25W | 40W | 90W | 90W |
| Prąd znamionowy | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Masa całkowita | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| Sygnał wejściowy | 4-20mADC,1-5VDC,2-10VDC | ||||
| Sygnał wyjściowy | 4-20mADC | ||||
| Błąd podstawowy | nie więcej niż ±1% | ||||
| Błąd posuwisto-zwrotny | nie więcej niż 1% | ||||
| Martwa strefa | regulowana 0,5%-5,0% | ||||
| Charakterystyka tłumienia | 0 razy | ||||
| Błąd powtarzania w siłowniku | ≤1% | ||||
| Rezystancja izolacji | 100MΩ/500VDC | ||||
| Klasa napięcia wytrzymywanego | 1500VAC 1 minuta | ||||
| Klasa ochrony | IP68 | ||||
| Klasa przeciwwybuchowa | Exd II CT4Gb | ||||
| Kąt instalacji | 360° pod dowolnym kątem | ||||
| Interfejs elektryczny |
2-M20*1.5 złącze przeciwwybuchowe, klienci powinni zainstalować odpowiednie złącze kablowe przeciwwybuchowe przy użyciu zgodnie z wybranym kablem. |
||||
| Temperatura otoczenia | -20°C~+60°C | ||||
| Funkcja opcjonalna | Zabezpieczenie przed nadmiernym momentem obrotowym/Grzałka osuszająca/Pasywny wyłącznik stykowy | ||||
| Uwagi | Każdy inny potrzebny sygnał wejściowy lub wyjściowy, proszę określić w zamówieniu. | ||||
