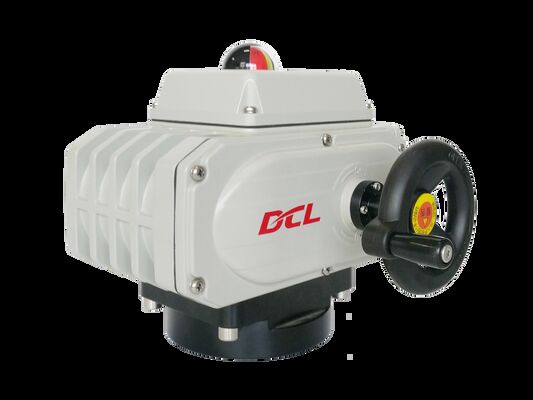

CSA ISO5211 AC220V 200Nm Samokalibrujący Smart Electric Actuator

  • CSA ISO5211 AC220V 200Nm Self calibrating Smart Electric Actuator
  • CSA ISO5211 AC220V 200Nm Self calibrating Smart Electric Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu Model dcl e
Minimalne zamówienie 1 szt
Szczegóły pakowania Karton/paleta
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 5000 szt./miesiąc
Szczegóły Produktu
Zasilanie 24VAC/110VAV/220VAC/380VAC Moc silnika 6W do 140 W.
Standardowy moment obrotowy Od 50 nm do 2500 nm/442 cali. LBS do 22125 cali. Czas standardowy Od 20 do 75s
Sygnał wejściowy 4-20 MADC/1-5VDC/2-10VDC Sygnał wyjściowy 4-20 MADC
Stopień ochrony IP67 NEMA4/4X Całkowita waga 1,2 kg do 20 kg
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Kąt instalacji 360°
Podkreślić

CSA ISO5211 elektryczny siłownik

,

samokalibrujący się inteligentny siłownik

,

Wykonawca AC220V 200Nm
Zostaw wiadomość
opis produktu

Samoczynnie kalibrujący się inteligentny siłownik elektryczny z modułem pozycjonowania / błąd powtarzalności ≤ 1%

Cechy

  • Ćwierćobrotowy z mechanicznymi ograniczeniami
  • Unikalna zintegrowana konstrukcja silnika/modułu sterującego/obudowy o bardzo małych rozmiarach i pięknym wyglądzie
  • Ochrona przed nadmiernym momentem obrotowym dzięki funkcji testowania momentu obrotowego inteligentnego, w pełni zalewanego sterownika
  • Wysoka wydajność EMC z testami EFT, ESD i przepięć wysokonapięciowych dla modułu sterującego
  • Wytrzymały silnik z zabezpieczeniem przed przeciążeniem termicznym
  • Odporna na warunki atmosferyczne obudowa ze stopu aluminium z termicznie połączoną powłoką poliestrową
  • Wskaźnik pozycji zaworu / dostępny wskaźnik płaski lub wypukły
  • Wyjście sygnału 4-20mA dla pozycji zaworu
  • Funkcja samokalibracji i autodiagnostyki problemów
  • Standardowy montaż zaworu wieloprzelotowego ISO5211
  • Ręczne sterowanie za pomocą klucza lub koła ręcznego
  • Certyfikat CSA zgodnie z normą UL i CSA / Oznakowanie CE / Zgodność z RoHS 3.0

Specyfikacja

Typ DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Zasilanie AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Moment obrotowy wyjściowy 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Czas działania 20S 30S 30S 30S 45S 30S 90S 110S
Kąt obrotu 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Moc silnika 10W 25W 40W 90W 90W 120W 140W 140W
Prąd znamionowy 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Masa całkowita 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Sygnał wejściowy 4-20mADC,1-5VDC,2-10VDC
Sygnał wyjściowy 4-20mADC
Błąd podstawowy nie więcej niż ±1%
Błąd powtarzalności nie więcej niż 1%
Martwa strefa regulowana 0.5%-5.0%
Charakterystyka tłumienia 0 razy
Błąd powtarzalności w siłowniku ≤1%
Rezystancja izolacji AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Klasa napięcia wytrzymywanego AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 360° pod dowolnym kątem
Interfejs elektryczny Dwa wodoodporne złącza kablowe G1/2, jedno dla linii zasilającej i jedno dla linii sygnałowej
Temperatura otoczenia -20°C~+55°C
Funkcja opcjonalna Ochrona przed nadmiernym momentem obrotowym / Grzałka osuszająca / Pasywny przełącznik stykowy / Wskaźnik kopułkowy / Uchwyt
Uwagi Każdy inny potrzebny sygnał wejściowy lub wyjściowy, proszę określić w zamówieniu.

Opis

Modulujący siłownik elektryczny DCL posiada zintegrowaną konstrukcję łączącą silnik, moduł sterujący i obudowę w jednym urządzeniu.

W przeciwieństwie do wielu innych siłowników elektrycznych, które wymagają dodatkowej, oddzielnej komory dla sterownika, co skutkuje nieporęcznym i niekompaktowym wyglądem, siłownik DCL jest wyposażony w ultrakompaktowy, wielofunkcyjny moduł sterujący. Jego rozmiar jest porównywalny do standardowej listwy zaciskowej typu on-off, co pozwala na schludny montaż w komorze okablowania.

Ten inteligentny moduł sterujący jest w pełni zalewany w celu ochrony komponentów elektronicznych przed wibracjami i wilgocią.

Siłownik pomyślnie przeszedł rygorystyczne testy EMC, w tym testy EFT, ESD i przepięć, i posiada certyfikat CSA zgodny z normami UL i CSA.

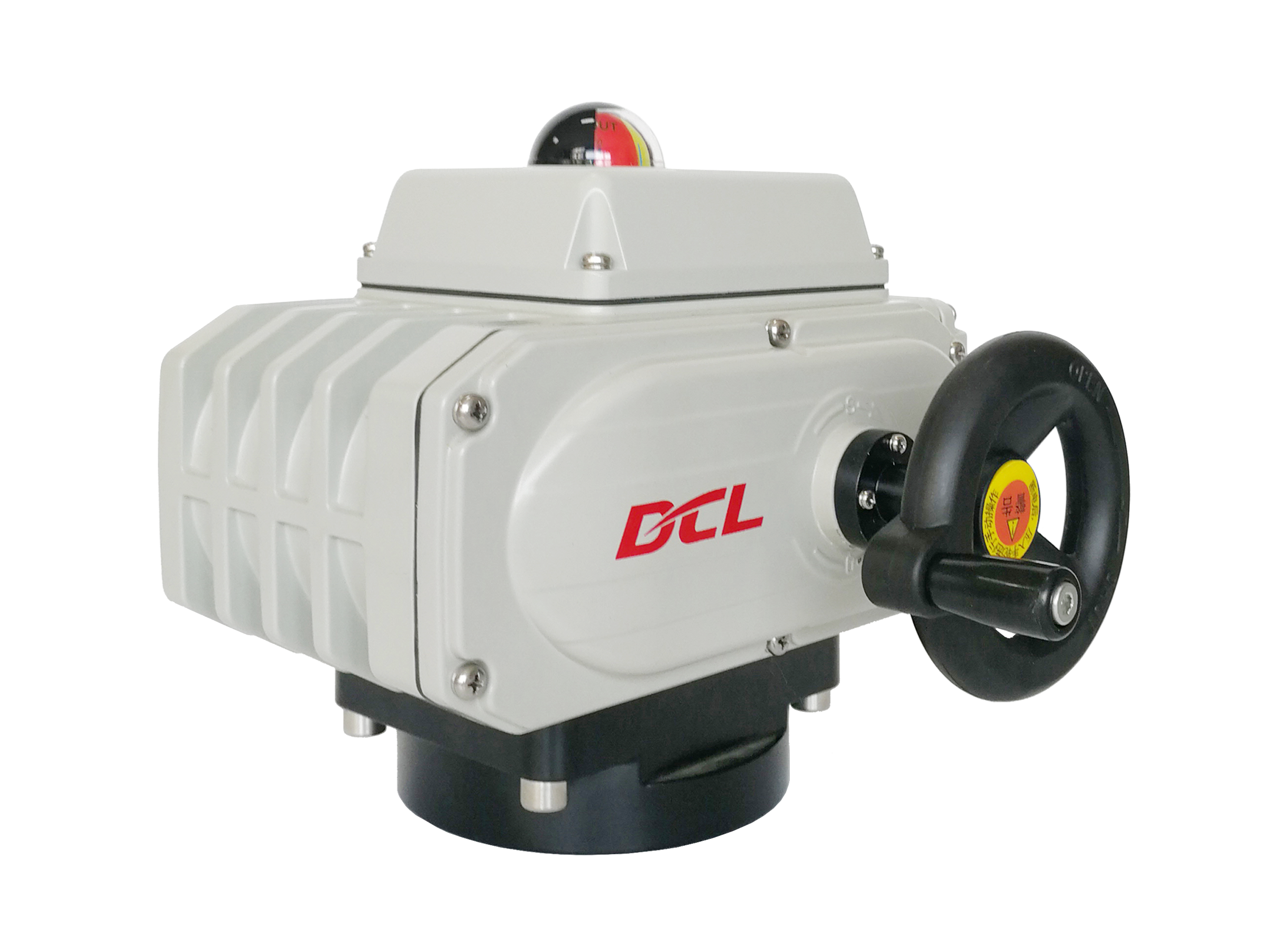

CSA ISO5211 AC220V 200Nm Samokalibrujący Smart Electric Actuator 0

CSA ISO5211 AC220V 200Nm Samokalibrujący Smart Electric Actuator 1
