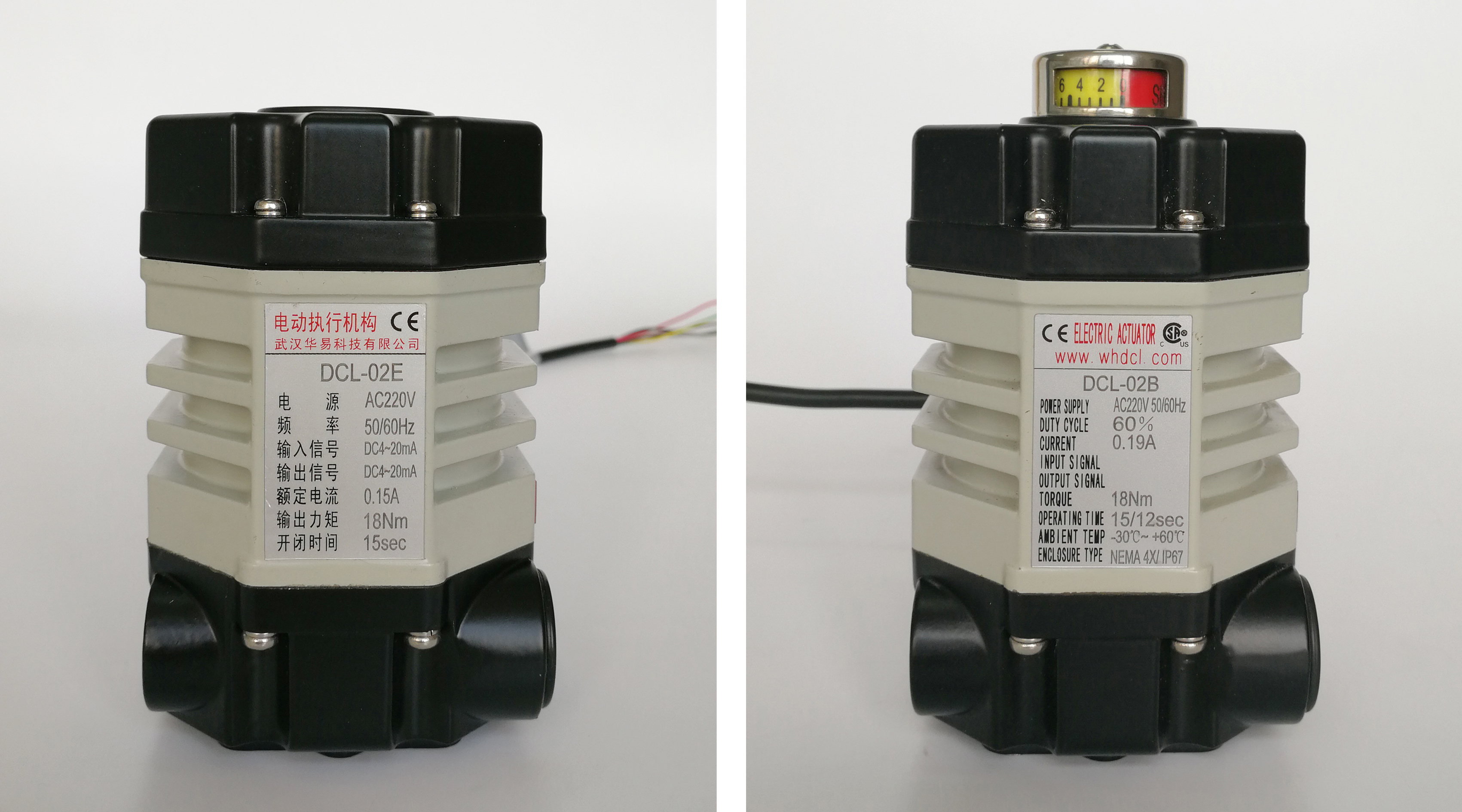

Super miniaturowy 15S 18Nm elektryczny aktuator zaworu motyla
Szczegóły Produktu
| Standardowy czas/moment obrotowy | 15s/18 nm | Opcjonalny czas/moment obrotowy | 7S/9nm 60s/18nm |
|---|---|---|---|
| Całkowita waga | 1,2 kg | Zasilanie | 24VAC/110VAC/220VAC |
| Moc silnika | 6W | Temperatura otoczenia | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Kąt instalacji | 360° | Stopień ochrony | IP67 NEMA4/4X |
| Podkreślić | Aktuator zaworu motylkowego 15S,Miniaturowy siłownik elektryczny 18Nm,Kompaktowy siłownik zaworu motylkowego |
||
opis produktu
Super momentowy miniaturowy siłownik elektryczny z dwoma pomocniczymi wyłącznikami krańcowymi
Opis
DCL-02B może być używany do napędzania zaworu lub ramienia obrotowego z pełnym zakresem kąta nieprzekraczającym 90 stopni. Silnik jest automatycznie zatrzymywany przez wewnętrzne krzywki uderzające w wyłączniki krańcowe. Dodano dwa dodatkowe pasywne pomocnicze wyłączniki krańcowe do potwierdzenia pozycji zaworu. Bardzo kompaktowy rozmiar z unikalnym designem, ostatni stopień napędu z przekładnią ślimakową zapewnia samoblokowanie.
DCL zapewnia usługę projektowania niestandardowego dla niektórych specjalnych wymagań. Wszystkie siłowniki serii mogą ustawić jedną dodatkową wymaganą pozycję środkową między pozycją pełnego otwarcia a pełnego zamknięcia. Schemat połączeń może być zaprojektowany zgodnie z wymaganiami klienta. Siłownik z pozycją środkową jest powszechnie stosowany w zastosowaniach wymagających wstępnie ustawionej pozycji pośredniej sterowania, takich jak zawór kulowy typu T 3-drogowy. Siłowniki są testowane zgodnie rygorystycznymi normami UL i CSA oraz certyfikowane przez CSA.
Specyfikacja
Parametry wydajności
| Parametr | DCL-02 | DCL-MZZ (wielokrotne obroty) | |||
|---|---|---|---|---|---|
| DC24V | AC24V | AC110V | AC220V | ||
| Typ | DCL-02 | DCL-MZZ(wielokrotne obroty) | |||
| Moc | DC24V | AC24V | AC110V | AC220V | DC24V |
| Moc silnika | 8W | 6W | 6W | 6W | 20W |
| Prąd znamionowy | 0.7A | 1.3A | 0.3A | 0.15A | 1.1A |
| Standardowy czas/moment obrotowy | 15S/18Nm | 18Nm | |||
| Opcjonalny czas/moment obrotowy | 7S/9Nm 60S/18Nm | ||||
| Kąt obrotu lub obroty | 0～900 | 3 obr./min | |||
| Dostępny obwód sterowania | Typ G | Typ A,B | Typ A,B ,E , | ||
| Masa całkowita | 1.2kg | ||||
| Rezystancja izolacji | 100MΩ/250VDC | 100MΩ/500VDC | 100MΩ/250VDC | ||
| Klasa napięcia wytrzymywanego | 500VAC 1 minuta | 1500VAC 1 minuta | 500VAC 1minuta | ||
| Klasa ochrony | IP67 | ||||
| Kąt instalacji | 3600 pod dowolnym kątem | ||||
| Interfejs elektryczny | 7-żyłowy kabel do połączenia | ||||
| Temperatura otoczenia | -25～+55℃ | ||||
| Bezpiecznik | 2A | 3A | 1A | 1A | 2A |
Cechy
- Operacja ćwierćobrotowa
- Dwa pomocnicze wyłączniki krańcowe do potwierdzenia pozycji zaworu
- Twarda obudowa z odlewanego ciśnieniowo aluminium o wysokiej wytrzymałości, odporna na warunki atmosferyczne IP67 i NEMA 4X
- Silnik bez wentylacji o wysokim momencie rozruchowym i małej sile bezwładności
- Całkowicie metalowy samoblokujący mechanizm zębaty, pozostaje w ostatniej znanej pozycji po utracie zasilania
- Dostępny wskaźnik pozycji zaworu/wskaźnik płaski lub wypukły
- Sterowanie ręczne
- Standardowa bezpośrednia instalacja ISO5211
- Certyfikat CSA zgodnie z UL 429 i CSA C22.2, znak CE
