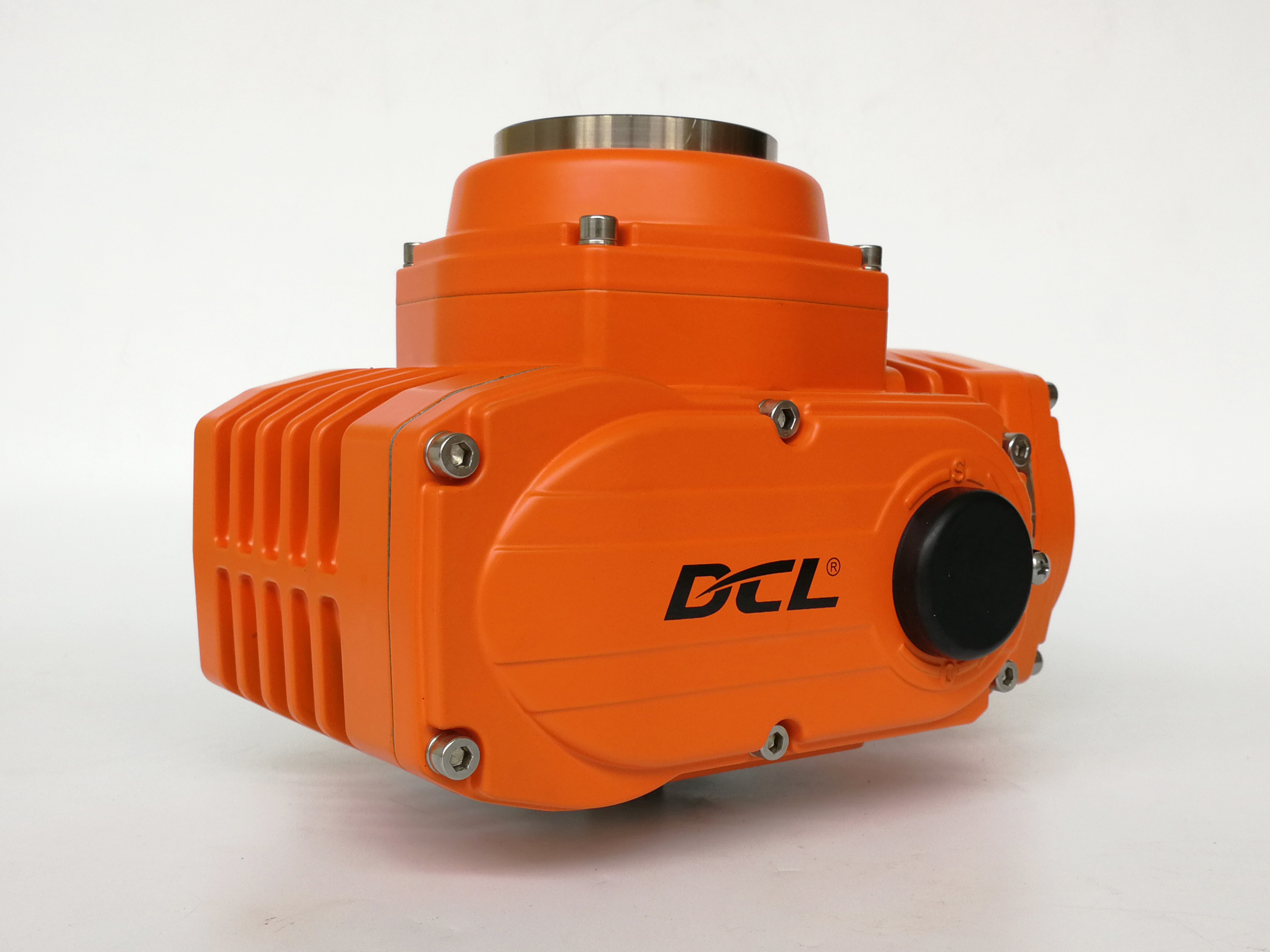

AC110V ExdIIC T4 400Nm 30S Aktuator zaworu przeciwwybuchowego
Szczegóły Produktu
| Standardowy moment obrotowy | Od 100 nm do 600 nm | Czas standardowy | 30s do 45s |
|---|---|---|---|
| Całkowita waga | 5 kg do 10 kg | Zasilanie | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Moc silnika | 15W do 90 W. | Temperatura otoczenia | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Kąt instalacji | 360° | Stopień ochrony | IP68 NEMA4X/7 |
opis produktu
Przeciwwybuchowy elektryczny kompaktowy siłownik z klasą ExdIICT4 dla strefy 1 / dywizji 1
Cechy
- Dwukrotny obrót z mechanicznymi ograniczeniami
- Powierzchnie przyłączeniowe typu stopu cylindra każdej pokrywy obudowy, szczelina i długość przeciwwybuchowa zgodne ze standardem UL i CSA
- Klasa przeciwwybuchowa ExdIICT4 dla systemu strefowego i grupa C, D T4 dla systemu dywizyjnego
- Wytrzymała aluminiowa obudowa IP68/NEMA 4X z powłoką proszkową
- Soczewka ze szkła o wysokiej wytrzymałości 10 mm do wskaźnika pozycji zaworu, zachowująca dużą twardość zarówno w niskiej (-22F), jak i wysokiej (140F) temperaturze.
- Wytrzymała obudowa ze stopu aluminium odlewanego ciśnieniowo, aby zapewnić odporność siłownika na wysokie ciśnienie wybuchu (> 2,2 MPa).
- Silnik niewentylowany z obróbką przeciwpożarową.
- Silnik ciężkiego przeznaczenia z zabezpieczeniem termicznym przed przeciążeniem
- Współczynnik pracy wynosi 70%, praca krótkotrwała S2 z ciągłą pracą poniżej 15 minut i praca przerywana typu S4 z 1200 cyklami/godzinę.
- Wielopunktowe mocowanie ISO5211.
- Dostępne zabezpieczenie przed nadmiernym momentem obrotowym
- Grzałka zapobiegająca kondensacji jest opcjonalna
- Ręczne sterowanie za pomocą klucza imbusowego lub koła ręcznego
- Certyfikacja CSA w toku zgodnie ze standardem UL / oznaczenie ATEX
Opis
Przeciwwybuchowe siłowniki DCL są zaprojektowane do użytku w ponad 90% środowisk z wybuchowymi gazami (z wyłączeniem kopalń podziemnych). Zarówno silniki, jak i komponenty elektroniczne są umieszczone wobudowach ognioodpornych. Precyzja obróbki wszystkich współpracujących powierzchni jest ściśle kontrolowana i sprawdzana w całym łańcuchu dostaw, aby zapewnić, żeszczeliny przeciwwybuchowe są wystarczająco szczelne, aby powstrzymać wewnętrzne iskry.
Aluminiowa obudowa jestodlewana ciśnieniowo pod wysokim ciśnieniem przy użyciu znacznie wyższego tonażu niż w standardowej serii, co skutkuje gęstszą strukturą zdolną do wytrzymania ekstremalnych wewnętrznych ciśnień wybuchu. Wszystkie ścieżki płomienia i połączenia są zaprojektowane zgodnie znormami ATEX i UL, po precyzyjnej obróbce i rygorystycznych testach przed montażem. Dla bezproblemowej integracji siłowniki posiadają standardowewielopunktowe mocowanie ISO5211 i podwójny kwadratowy napęd dla łatwej instalacji.
Specyfikacja
| Typ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| Moc | AC110V/AC220V | ||||
| Moment obrotowy wyjściowy | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| Czas działania | 20S | 30S | 30S | 30S | 45S |
| Kąt obrotu | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Moc silnika | 10W | 25W | 40W | 90W | 90W |
| Prąd znamionowy | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Całkowita waga | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| Sygnał wejściowy | 4-20mADC,1-5VDC,2-10VDC | ||||
| Sygnał wyjściowy | 4-20mADC | ||||
| Błąd podstawowy | nie więcej niż ±1% | ||||
| Błąd posuwisto-zwrotny | nie więcej niż 1% | ||||
| Martwa strefa | regulowana 0,5%-5,0% | ||||
| Charakterystyka tłumienia | 0 razy | ||||
| Błąd powtarzalności w siłowniku | ≤1% | ||||
| Rezystancja izolacji | 100MΩ/500VDC | ||||
| Klasa napięcia wytrzymywanego | 1500VAC 1 minuta | ||||
| Klasa ochrony | IP67 | ||||
| Klasa przeciwwybuchowa | Exd II BT4Gb | ||||
| Kąt instalacji | 360° pod dowolnym kątem | ||||
| Interfejs elektryczny | 2-M20*1.5 wtyczka przeciwwybuchowa, klienci powinni zainstalować odpowiedni złącznik kablowy przeciwwybuchowy podczas użytkowania zgodnie z wybranym kablem. | ||||
| Temperatura otoczenia | -20°C~+60°C | ||||
| Funkcja opcjonalna | Zabezpieczenie przed nadmiernym momentem obrotowym/Grzałka osuszająca/Pasywny wyłącznik kontaktowy | ||||
| Uwagi | Każdy inny potrzebny sygnał wejściowy lub wyjściowy, proszę określić w zamówieniu. | ||||
