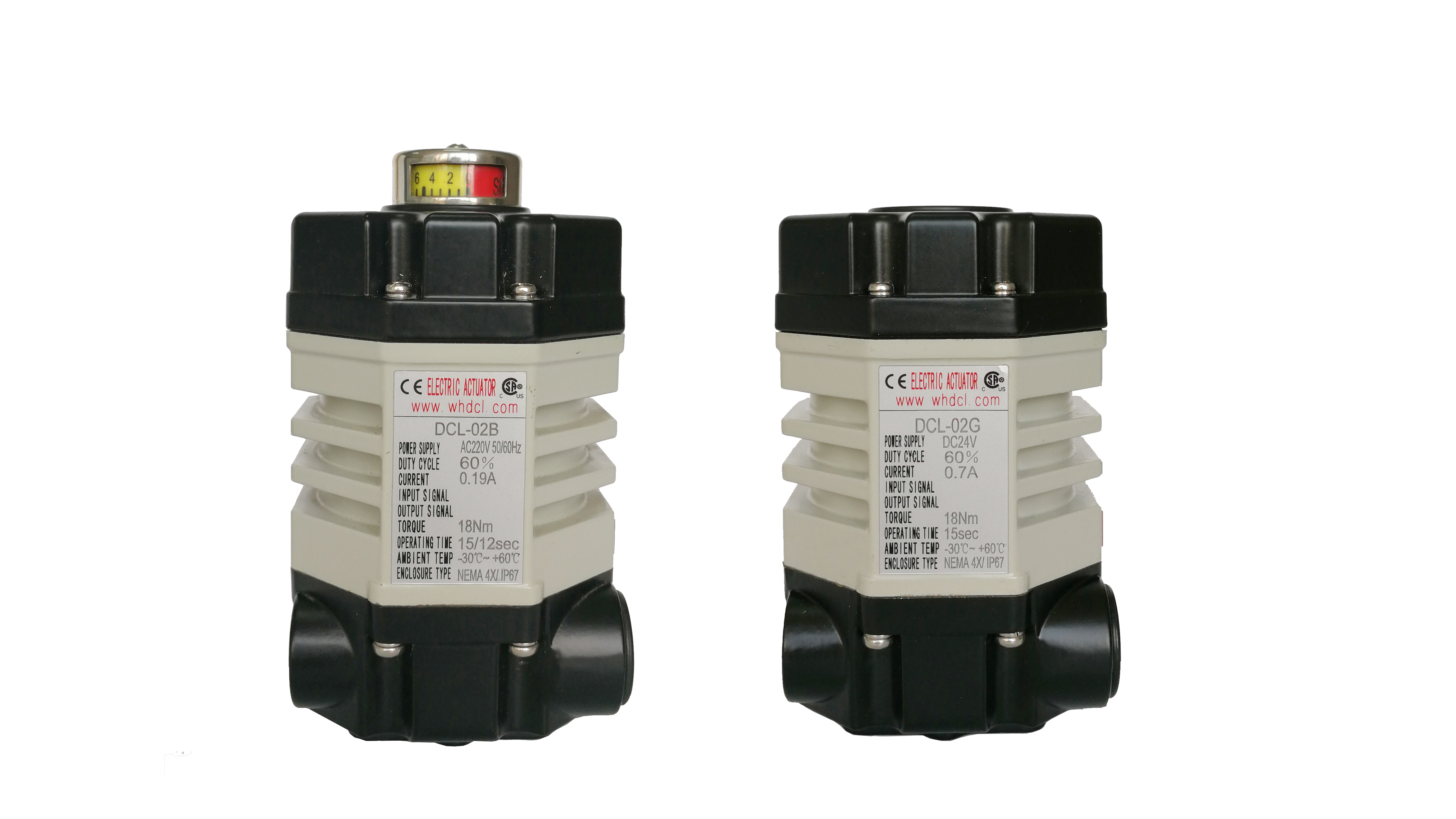

CSA Super Torque Miniature 15S 18Nm Elektryczny Aktuator
Szczegóły Produktu
| Standardowy czas/moment obrotowy | 15s/18 nm | Opcjonalny czas/moment obrotowy | 7S/9nm 60s/18nm |
|---|---|---|---|
| Całkowita waga | 1,2 kg | Zasilanie | 24VAC/110VAC/220VAC |
| Moc silnika | 6W | Temperatura otoczenia | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Kąt instalacji | 360° | Stopień ochrony | IP67 NEMA4/4X |
opis produktu
Supermomentowy miniaturowy silnik elektryczny z dwoma pomocniczymi przełącznikami granicznymi
Opis
DCL-02B jest zaprojektowany do napędzania zaworów lub ramion wahających się pod kątem jazdy do 90 °. Silnik wyposażony jest w mechanizm automatycznego wyłączenia uruchamiany przez wewnętrzne obudowy i przełączniki graniczne.W celu zwiększenia niezawodności, wbudowane są dwa dodatkowe pasywne pomocnicze przełączniki graniczne zapewniające dokładną informację zwrotną o pozycji zaworu.
Jego wyjątkowa, ultra-kompaktna konstrukcja obejmuje napęd końcowego stopnia worm gear, aby zapewnić wyższą wydajność samozablokowania.wszystkie serii siłowników mogą być skonfigurowane z programowalną pozycją pośrednią między stanami całkowicie otwartymi a całkowicie zamkniętymiPonadto schematy okablowania mogą być dostosowywane do specyficznych wymagań klientów.
Aktuatory z kontrolą pozycji pośredniej są idealne do zastosowań wymagających zarządzania przepływem wieloportowego, takich jak zawory kuli typu T.Wszystkie jednostki są rygorystycznie testowane i certyfikowane przez CSA, aby spełnić rygorystyczne normy UL i CSA.
Specyfikacja
Parametry wydajności
| Rodzaj | DCL-02 | DCL-MZZ (wielokrotne skręty) | |||
|---|---|---|---|---|---|
| Władza | DC24V | AC24V | AC110V | AC220V | DC24V |
| Moc silnika | 8W | 6W | 6W | 6W | 20 W |
| Prąd nominalny | 0.7A | 1.3A | 0.3A | 0.15A | 1.1A |
| Czas standardowy/wrotnik | 15S/18Nm | 18Nm | |||
| Opcjonalny czas/wrotny moment | 7S/9Nm 60S/18Nm | ||||
| Kąt lub zakręty skrętu | 0 ¢ 900 | 3 r/min | |||
| Dostępny obwód sterujący | Typ G | Rodzaj A,B | Rodzaj A, B, E, | ||
| Całkowita masa | 10,2 kg | ||||
| Odporność izolacyjna | 100MΩ/250VDC | 100MΩ/500VDC | 100MΩ/250VDC | ||
| Klasa napięcia | 500VAC 1 minuta | 1500VAC 1 minuta | 500VAC 1 minuta | ||
| Klasa ochrony | IP67 | ||||
| Kąt instalacji | 3600pod każdym kątem | ||||
| Interfejs elektryczny | Kabel 7-rdzeniowy do podłączenia | ||||
| Temperatura otoczenia | -25°C+55°C | ||||
| Środki zabezpieczające | 2A | 3A | 1A | 1A | 2A |
Cechy
- Działanie na ćwierć zmiany
- Dwa pomocnicze przełączniki graniczne do potwierdzenia pozycji zaworu
- Twardy wysokiego ciśnienia, odlewany aluminiowy obudowa z odpornością na działanie pogody IP67 i NEMA 4X
- Silnik bez wentylacji o wysokim momentu obrotowym startowym i małej sile inercji
- Wszystkie metalowe automatycznie blokowane pociągi, pozostaje w ostatniej znanej pozycji po utracie mocy
- Wskaźnik pozycji zaworu/wskaźnik płaski lub wypukły dostępny
- Przerwanie ręczne
- Standardowa instalacja bezpośrednia ISO5211
- CSA certyfikowany zgodnie z UL 429 i CSA C22.2, oznakowanie CE
