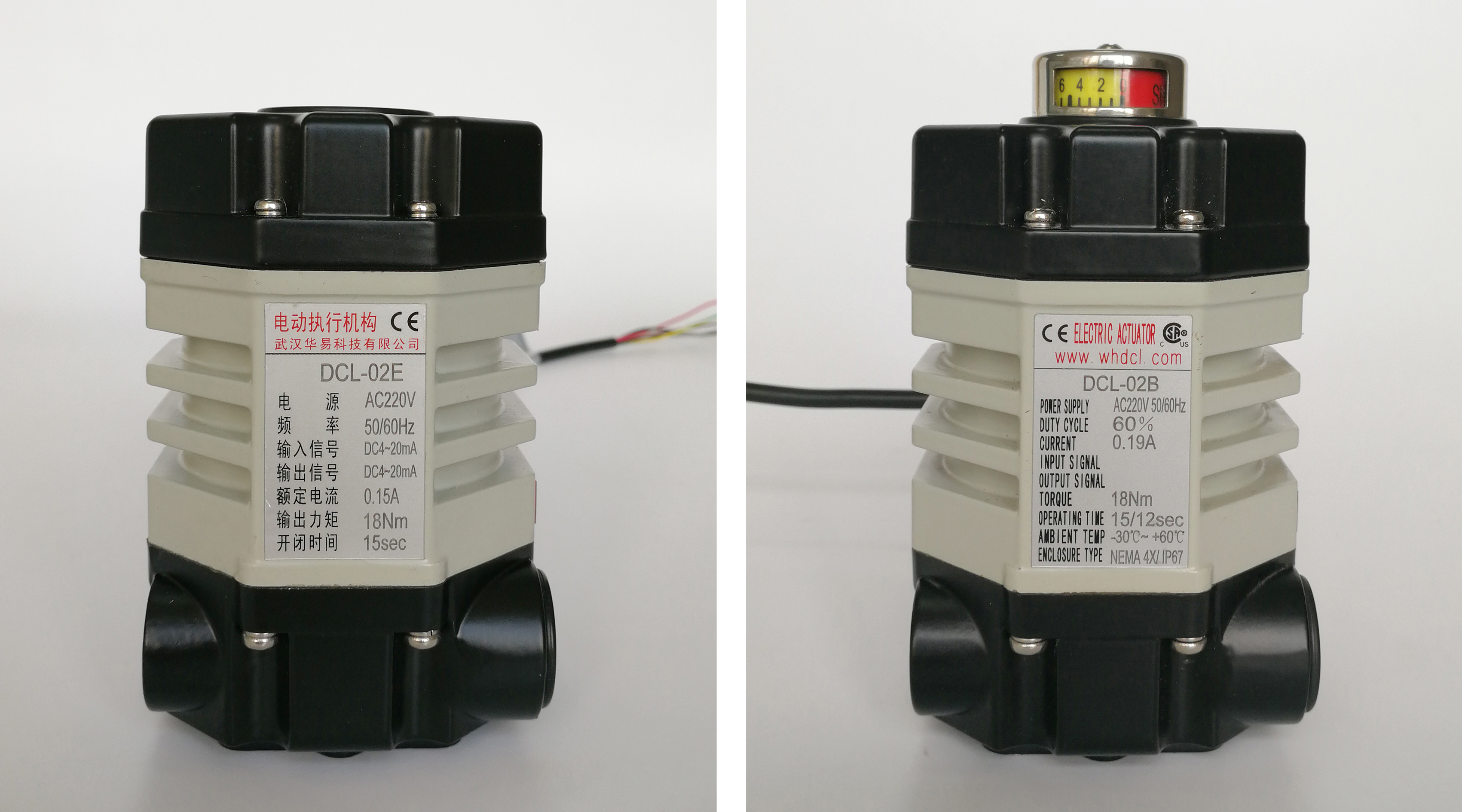

CE/CSA Ultra Small Electric AC24VDC Quarter Turn Actuator

  • CE/CSA Ultra Small Electric AC24VDC Quarter Turn Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu DCL-02G
Minimalne zamówienie 1 szt
Szczegóły pakowania Karton/paleta
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 5000 szt./miesiąc
Szczegóły Produktu
Standardowy czas/moment obrotowy 15s/18 nm Opcjonalny czas/moment obrotowy 7S/9nm 60s/18nm
Całkowita waga 1,2 kg Zasilanie 24VDC / 12VDC Opcjonalnie
Moc silnika 8w Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Kąt instalacji 360° Stopień ochrony IP67 NEMA4/4X
Podkreślić

Urządzenie ultra-małe na ćwierć obrotu

,

24 V prądu stałego

,

kwadratowy aktuator obrotowy
Zostaw wiadomość
opis produktu
Siłownik elektryczny z obudową ze stopu aluminium 24VDC/12VDC, ultralekki, ćwierćobrotowy

DCL-02 wymiary i parametry.pdf

Cechy
  • Standardowy ćwierćobrotowy, kąt obrotu mniejszy niż 360° opcjonalnie
  • Silnik szczotkowy z magnesem trwałym z materiału ziem rzadkich, doskonała wytrzymałość, bardzo niski wzrost temperatury podczas pracy
  • Wodoszczelna pokrywa obudowy klasy IP67 do użytku wewnątrz i na zewnątrz
  • Dwa dodatkowe wyłączniki krańcowe do potwierdzenia pozycji zaworu
  • Samoblokujący po wyłączeniu zasilania
  • Wytrzymały układ napędowy z metalowymi przekładniami z miękkim azotowaniem
  • Obsługa ręczna za pomocą uchwytu
  • Oznakowanie CE/testowane RoHS 3/certyfikat CSA
Opis

DCL-02G jest szeroko stosowany w przemysłowych środowiskach o wysokim poziomie bezpieczeństwa, gdzie wymagane jest zasilanie bezpieczeństwa 24VDC lub 12VDC. Niskonapięciowa konstrukcja skutecznie eliminuje ryzyko porażenia prądem o wysokim napięciu, zapewniając maksymalne bezpieczeństwo dla personelu na miejscu.

Siłownik jest wyposażony w silnik z magnesem trwałym z ziem rzadkich, zapewniający znacznie silniejszy strumień magnetyczny w porównaniu do konwencjonalnych silników z magnesami ferrytowymi. Umożliwia to uzyskanie wyższego momentu obrotowego w bardziej kompaktowej konstrukcji, osiągając lepszą gęstość mocy.

Ponadto silnik został zaprojektowany z myślą o wyjątkowej stabilności obciążenia. W przeciwieństwie do typowych silników prądu stałego, które doświadczają spadku prędkości przy dużym obciążeniu lub nadmiernego przyspieszenia przy lekkim obciążeniu, DCL-02G utrzymuje stabilną prędkość roboczą nawet przy zmiennych warunkach obciążenia. Zapewnia to płynną kontrolę zaworu, minimalny wpływ drgań i niezwykle niski wzrost temperatury podczas pracy.

Rezultatem jest niezawodne, wydajne i bezpieczne działanie w wymagających zastosowaniach.

Parametry wydajności
Parametry wydajności
Typ DCL-02 DCL-MZZ (wielokrotne obroty)
Zasilanie DC24V AC24V AC110V AC220V DC24V
Moc silnika 8W 6W 6W 6W 20W
Prąd znamionowy 0.7A 1.3A 0.3A 0.15A 1.1A
Standardowy czas/moment obrotowy 15S/18Nm 18Nm
Opcjonalny czas/moment obrotowy 7S/9Nm 60S/18Nm 　
Kąt obrotu lub obroty 0～900 3 obr./min
Dostępny obwód sterowania Typ G Typ A,B Typ A,B ,E , 　
Masa całkowita 1.2kg
Rezystancja izolacji 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Klasa napięcia wytrzymywanego 500VAC 1 minuta 1500VAC 1 minuta 500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 3600 pod dowolnym kątem
Interfejs elektryczny 7-żyłowy kabel do podłączenia
Temperatura otoczenia -25～+55℃
Bezpiecznik 2A 3A 1A 1A 2A
