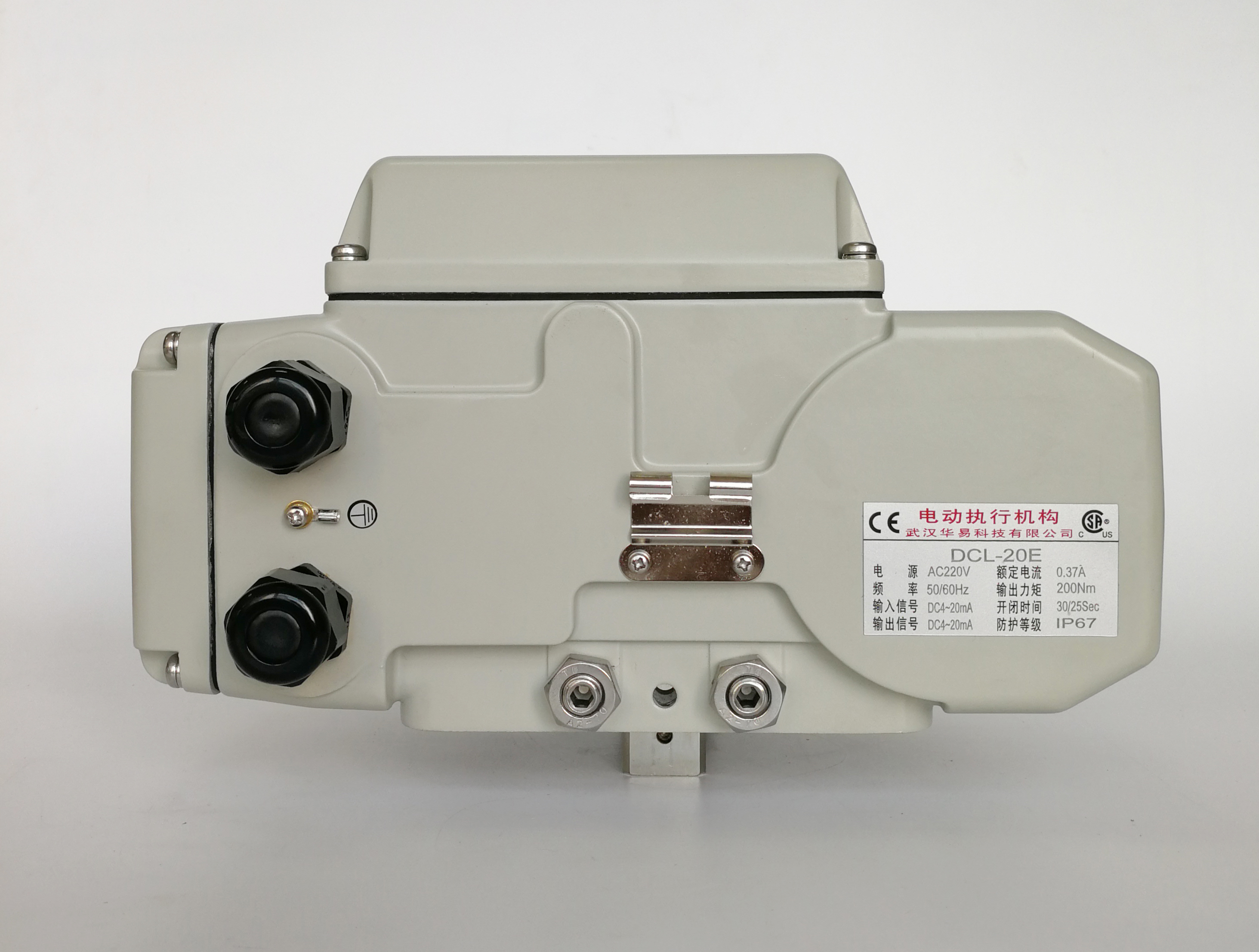

Kompaktowy 30S 200Nm 4-20mADC Elektryczny aktuator wybuchowy

  • Compact 30S 200Nm 4-20mADC Explosion Proof Electric Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu Model dcl e
Minimalne zamówienie 1 szt
Szczegóły pakowania Karton/paleta
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 5000 sztuk / miesiąc
Szczegóły Produktu
Standardowy moment obrotowy Od 50 nm do 2500 nm/442 cali. LBS do 22125 cali. Czas standardowy Od 20 do 75s
Sygnał wejściowy 4-20 MADC/1-5VDC/2-10VDC Sygnał wyjściowy 4-20 MADC
Zasilanie 24VAC/110VAV/220VAC/380VAC Moc silnika 6W do 140 W.
Stopień ochrony IP67 NEMA4/4X Całkowita waga 1,2 kg do 20 kg
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Kąt instalacji 360°
Podkreślić

Elektryczny aktuator odporny na wybuch

,

kompaktowy napęd elektryczny 30S

,

Inteligentny siłownik 4-20mADC
Zostaw wiadomość
opis produktu

Cechy

  • 1/4 obrotu z samoblokowaniem
  • 640 godzin badań ciągłej pracy w warunkach 85°C i wilgotności 85%.
  • Automatyczny zawór kulkowy i zawór motylny do regulacji lub odcięcia przepływu
  • Jednostronne aparaty oddechowe są opcjonalne.
  • Silnik indukcyjny klasy izolacyjnej F z ochroną przed przegrzaniem
  • Wysokiej wydajności EMC z EFT, ESD i napięciem wysokim badanymi dla zestawu sterującego
  • Zdejmowalna ręczna kontrola
  • Ponad 10000 razy pełny cykl życia z pełnym obciążeniem nominalnym
  • Silnik ciężki z ochroną przed przeciążeniem termicznym
  • Kompaktowy rozmiar dla przestrzeni ograniczonej z komórką IP67/typu 4X ze stopu aluminiowego odporną na działanie pogody
  • Samoblokujący się układ przekładni robaka, bez konieczności dodatkowego hamulca
  • Wykaz CSA/zgodność z UL/oznakowanie CE/przetestowanie RoHS 3.0
  • Standardowe ISO 5211 montaż zaworu wielopłaszczyzowego

Opis

Kompaktne silniki elektryczne DCL są szeroko stosowane w systemach HVAC, zwłaszcza w połączeniu z zaworami motylnymi.są powszechnie stosowane do precyzyjnego kontrolowania temperatury w pomieszczeniach, objętość powietrza, przepływ wody, wyładowanie kondensatu i równoważenie hydrauliczne.

Podczas instalacji i uruchomienia czasami nie można uniknąć otwierania osłony siłownika w celu podłączenia i regulacji.W wilgotnych środowiskach lub regionach o znaczących różnicach temperatur dziennych i nocnychW związku z powyższym konieczne jest stosowanie termostatycznie sterowanego podgrzewacza przeciwkondensacyjnego w celu zapewnienia długotrwałej niezawodności działania.

Patentowany jednostronnego aparatu oddechowego DCL® zapewnia zaawansowane rozwiązanie dla ryzyka kondensacji.Nawet po wyłączeniu grzejnikaDzięki temu innowacyjny projekt zapewnia kompleksową ochronę wewnętrznych elementów siłownika oraz znacząco zwiększa trwałość i żywotność.

Specyfikacja

Rodzaj DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Władza AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Moment wyjściowy 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000 Nm 3000Nm
Czas akcji 20S 30S 30S 30S 45S 30S 90S 110S
Kąt skrętu 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Moc silnika 10W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Prąd nominalny 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 10,75/0,96A 10,75/0,98A
Całkowita masa 20,5 kg 40,5 kg 9 kg 90,5 kg 10 kg 19 kg 190,5 kg 20 kg
Sygnał wejściowy 4-20mADC, 1-5VDC, 2-10VDC
Wydajność Singal 4-20mADC
Podstawowy błąd nie więcej niż ± 1%
Wzajemne błędy nie więcej niż 1%
Śmierć przestrzeni 00,5%-5,0% regulowane
Charakterystyka tłumienia 0 razy
Powtarzający się błąd aktuatora ≤ 1%
Odporność izolacyjna AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Klasa napięcia AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 360° pod każdym kątem
Interfejs elektryczny Dwa G1/2 Wate-proof Kable Connectors, jeden dla linii zasilania i jeden dla linii sygnału
Temperatura otoczenia -20°C~+55°C
Funkcja opcjonalna Ochrona przed nadmiernym momentem obrotowym/Ogrzewacz odwilżający/Pasywny przełącznik kontaktowy/Wskaźnik kopuły/Zagrywacz
Uwaga Wszelkie inne sygnały wejściowe lub wyjściowe wymagane, proszę określić w zamówieniu.
