Elektryczny aktuator pozycjonowania 400Nm 30S

  • Electric Positioning 400Nm 30S Quarter Turn Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu Model dcl e
Minimalne zamówienie 1 szt
Szczegóły pakowania Karton/paleta
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 5000 sztuk / miesiąc
Szczegóły Produktu
Nazwa produktu Siłator elektryczny Quarter Turn Moc silnika 6W do 140 W.
Stopień ochrony IP67 NEMA4/4X Funkcja Siłownik odporny na korozję
Z System pozycjonowania elektrycznego Całkowita waga 1,2 kg do 20 kg
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Kolor Szary/czarny lub dostosowany
Podkreślić

Elektryczny czterokrotny siłownik obrotowy o mocy 400 Nm

,

inteligentny elektryczny aktuator pozycjonowania

,

Wykonawca 30S z gwarancją
Zostaw wiadomość
opis produktu

Parametry DCL-05E~250E.pdf

Odporny na korozję, ćwierćobrotowy elektryczny siłownik z elektrycznym systemem pozycjonowania

Specyfikacja

Typ DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Zasilanie AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Moment obrotowy 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Czas działania 20S 30S 30S 30S 45S 30S 90S 110S
Kąt obrotu 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Moc silnika 10W 25W 40W 90W 90W 120W 140W 140W
Prąd znamionowy 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Masa całkowita 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Sygnał wejściowy 4-20mADC,1-5VDC,2-10VDC
Sygnał wyjściowy 4-20mADC
Błąd podstawowy nie więcej niż ±1%
Błąd posuwisto-zwrotny nie więcej niż 1%
Martwa strefa regulowana 0,5%-5,0%
Charakterystyka tłumienia 0 razy
Błąd powtarzalności w siłowniku ≤1%
Rezystancja izolacji AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Klasa napięcia wytrzymywanego AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta
Klasa ochrony IP67
Kąt montażu 360° pod dowolnym kątem
Interfejs elektryczny Dwa wodoodporne złącza kablowe G1/2, jedno dla linii zasilającej i jedno dla linii sygnałowej
Temperatura otoczenia -20°C~+55°C
Funkcja opcjonalna Zabezpieczenie przed nadmiernym momentem obrotowym/Grzałka osuszająca/Pasywny przełącznik stykowy/Wskaźnik kopułkowy/Uchwyt
Uwagi Wszelkie inne potrzebne sygnały wejściowe lub wyjściowe, proszę określić w zamówieniu.

Cechy

  • Unikalna zintegrowana konstrukcja silnika/modułu sterującego/obudowy o bardzo małych rozmiarach i pięknym wyglądzie
  • 1000 godzin odporności na mgłę solną i odporności na korozję na poziomie C3
  • Dostępny wskaźnik położenia zaworu/wskaźnik płaski lub wypukły
  • Ćwierćobrotowy z proporcjonalnym sterowaniem sygnałem wejściowym, ograniczniki mechaniczne
  • Zabezpieczenie przed nadmiernym momentem obrotowym dzięki funkcji testowania momentu obrotowego inteligentnego, w pełni zalewanego sterownika
  • Wytrzymały silnik z zabezpieczeniem przed przeciążeniem termicznym
  • Wszystkie metalowe przekładnie ze ślimakowym mechanizmem samohamownym
  • Automatyczne kalibrowanie ze standardowym ciągłym sygnałem monitorowania pozycji wyjściowej
  • Wielosygnałowe wejście przełączalne w jednym inteligentnym module sterującym
  • Sterownik w pełni zalany żywicą, odporny na wibracje i wilgoć
  • Standardowy montaż zaworu wieloprzelotowego ISO5211
  • Ręczne sterowanie za pomocą klucza lub koła ręcznego
  • Certyfikat CSA/zgodność z UL/oznaczenie CE/testowany zgodnie z RoHS 3.0

Opis

Modulujące siłowniki elektryczne DCL są wyposażone w kompaktowy inteligentny sterownik, który obsługuje wiele opcji sygnałów wejściowych, aby sprostać różnym wymaganiom zastosowań.

Standardowe sygnały wejściowe obejmują 4–20 mA i 2–10 V, z dostępnymi specjalnymi konfiguracjami dla 4–20 mA i 1–5 V.

W branżach, w których istnieją podwójne standardy sygnałów lub wymagane są modernizacje systemów, inteligentne siłowniki modulujące DCL mogą być bezpośrednio wymienione bez modyfikacji istniejącego systemu sterowania, zapewniając bezproblemową integrację i efektywność kosztową.

Wszystkie siłowniki są rygorystycznie testowane i certyfikowane przez CSA zgodnie ze standardami UL i CSA.

Są one zdolne do 1200 cykli rozruchowych na godzinę i ponad 200 000 całkowitych cykli pracy przez cały okres ich eksploatacji przy znamionowym momencie obrotowym.

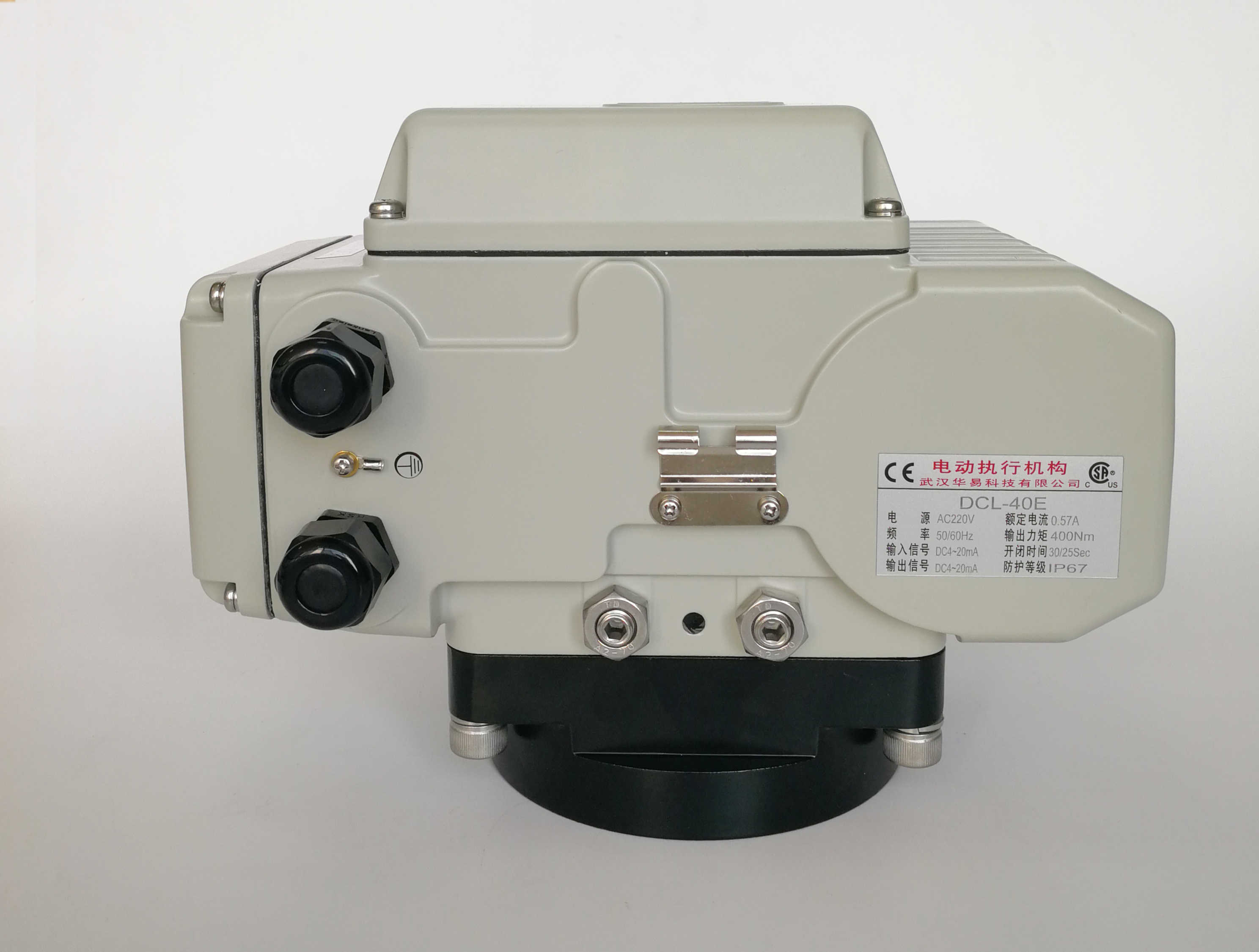

Elektryczny aktuator pozycjonowania 400Nm 30S 0

Elektryczny aktuator pozycjonowania 400Nm 30S 1
