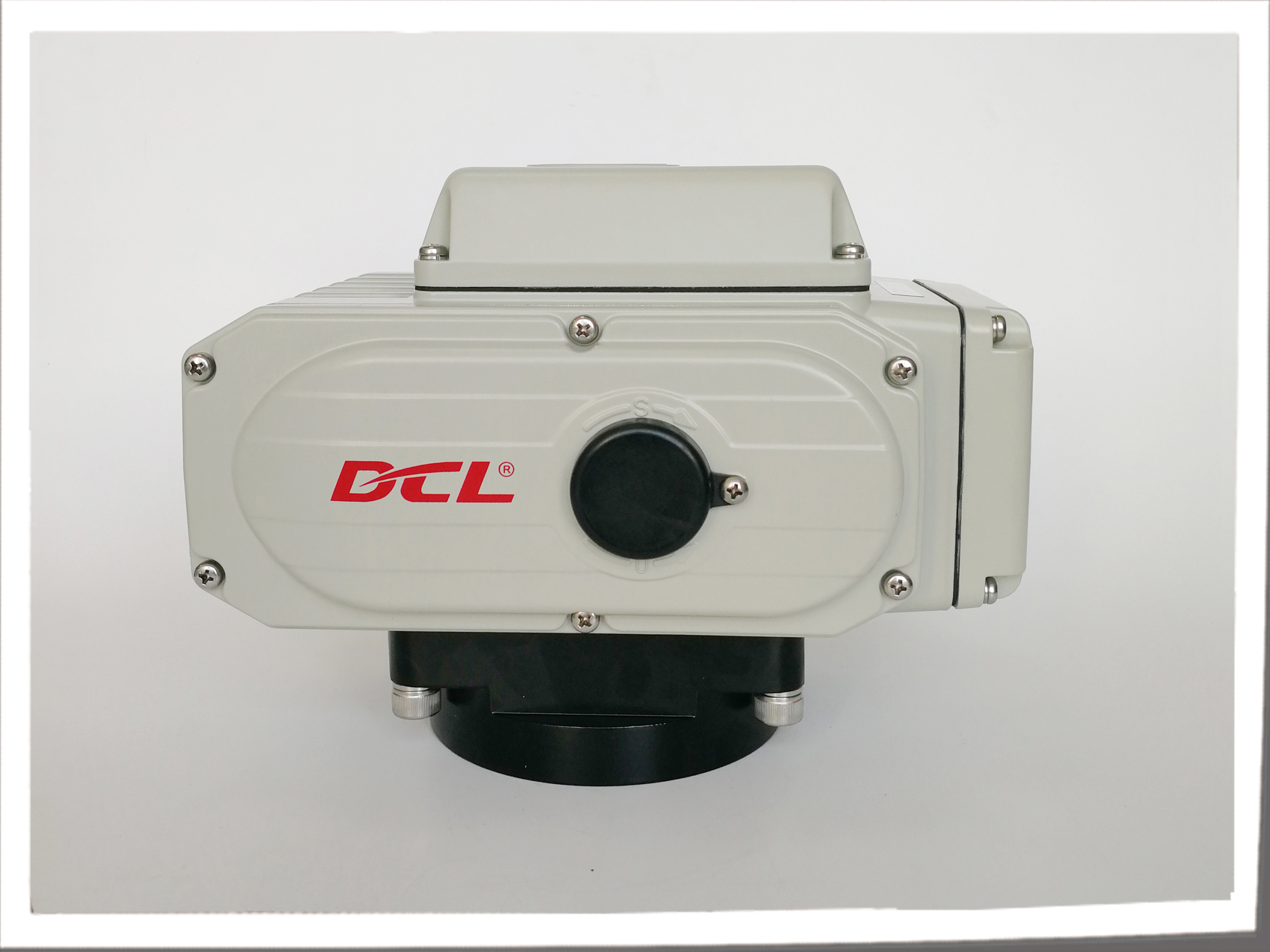

Czwartokrotny obrót 4-20mADC Intermitentny silnikowy aktuator zaworu

  • Quarter Turn 4-20mADC Intermittent Motorized Valve Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu Model dcl e
Minimalne zamówienie 1 szt
Szczegóły pakowania Karton/paleta
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 5000 szt./miesiąc
Szczegóły Produktu
Standardowy czas/moment obrotowy 20S do 75s/50 nm do 2500 nm/442 cali. Kąt instalacji 360°
Sygnał wejściowy 4-20 MADC/1-5VDC/2-10VDC Sygnał wyjściowy 4-20 MADC
Zasilanie 24VAC/110VAV/220VAC Całkowita waga 2,5 kg do 20 kg
Moc silnika 10W do 140 W. Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Stopień ochrony IP67 NEMA4/4X
Podkreślić

4-20mA silnikowy czynnik zaworu

,

Urządzenie sterujące na ćwierć obrotu z gwarancją

,

urządzenie sterujące
Zostaw wiadomość
opis produktu
S4 działający z częstotliwością przerywanej czynności w trybie ćwierćobrotów z działaniem 1200 razy na godzinę

Parametry DCL-05E~250E.pdf

Opis

Aktuatory modulujące DCL: zaprojektowane do wysokiej precyzji

Aktywatory elektryczne modulujące DCL są przeznaczone do:S4 przerywana czynność okresowaW środowiskach o wysokiej precyzji, takich jakprzetwarzanie chemiczne i żywność i napoje, gdzie regulacja przepływu wymaga stałej regulacji, częstotliwość uruchamiania siłownika jest wyjątkowo wysoka.

W przeciwieństwie do standardowych konstrukcji, w których częste uruchamianie powoduje szybkie nagromadzenie ciepła i wyłączenie termiczne, uruchamiacze DCL mająsilniki wysokiego momentu obrotowegoMinimalizując wpływ prądu uruchamiającego, zapewniamy stabilną pracę bez uruchamiania zabezpieczeń przed przegrzaniem się lub pogorszenia temperatury powłoki.Nasze siłowniki osiągają wiodącą w branży1200 startów na godzinę, zapewniając niezawodność potrzebną do najbardziej wymagających pętli sterowania.certyfikowany przez CSAspełniać zarówno normy UL, jak i CSA.

Rodzaj DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Władza AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Moment wyjściowy 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm
Czas akcji 20S 30S 30S 30S 45S 30S 48S 75S
Kąt skrętu 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Moc silnika 10W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Prąd nominalny 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 10,75/0,96A 10,75/0,98A
Całkowita masa 20,5 kg 40,5 kg 9 kg 90,5 kg 10 kg 19 kg 190,5 kg 20 kg
Sygnał wejściowy 4-20mADC, 1-5VDC, 2-10VDC
Wydajność Singal 4-20mADC
Podstawowy błąd nie więcej niż ± 1%
Wzajemne błędy nie więcej niż 1%
Śmierć przestrzeni 00,5%-5,0% regulowane
Charakterystyka tłumienia 0 razy
Powtarzający się błąd aktuatora ≤ 1%
Odporność izolacyjna AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Klasa napięcia AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 360° pod każdym kątem
Interfejs elektryczny Dwa G1/2 Wate-proof Kable Connectors, jeden dla linii zasilania i jeden dla linii sygnału
Temperatura otoczenia -20°C~+55°C
Funkcja opcjonalna Ochrona przed nadmiernym momentem obrotowym/Ogrzewacz odwilżający/Pasywny przełącznik kontaktowy/Wskaźnik kopuły/Zagrywacz
Uwaga Wszelkie inne sygnały wejściowe lub wyjściowe wymagane, proszę określić w zamówieniu.
Cechy
  • Działanie w trójobrocie z modulacją sterowaną sygnałem wejściowym 4-20mA/1-5V/2-10V
  • Pozycja napędu biegnika jest proporcjonalna do sygnału wejściowego
  • Inteligentny pełny zbiornik zestaw sterowania znajduje się wewnątrz siłownika z zintegrowaną konstrukcją
  • Do 1200 razy/godzinę częstotliwość startu i ponad 200 000 razy testy startowej przy pełnym obciążeniu znamionowym
  • Obudowa IP 67 i typu 4X z twardych stopów aluminium odlewanych pod ciśnieniem z uszczelnieniem NBR
  • Sygnał wyjściowy 4-20mA dla pozycji zaworu
  • Przerwanie ręczne
  • CSA certyfikowany zgodnie z UL 429 i oznaczony CSA C22.2/CE
Czwartokrotny obrót 4-20mADC Intermitentny silnikowy aktuator zaworu 0 Czwartokrotny obrót 4-20mADC Intermitentny silnikowy aktuator zaworu 1
