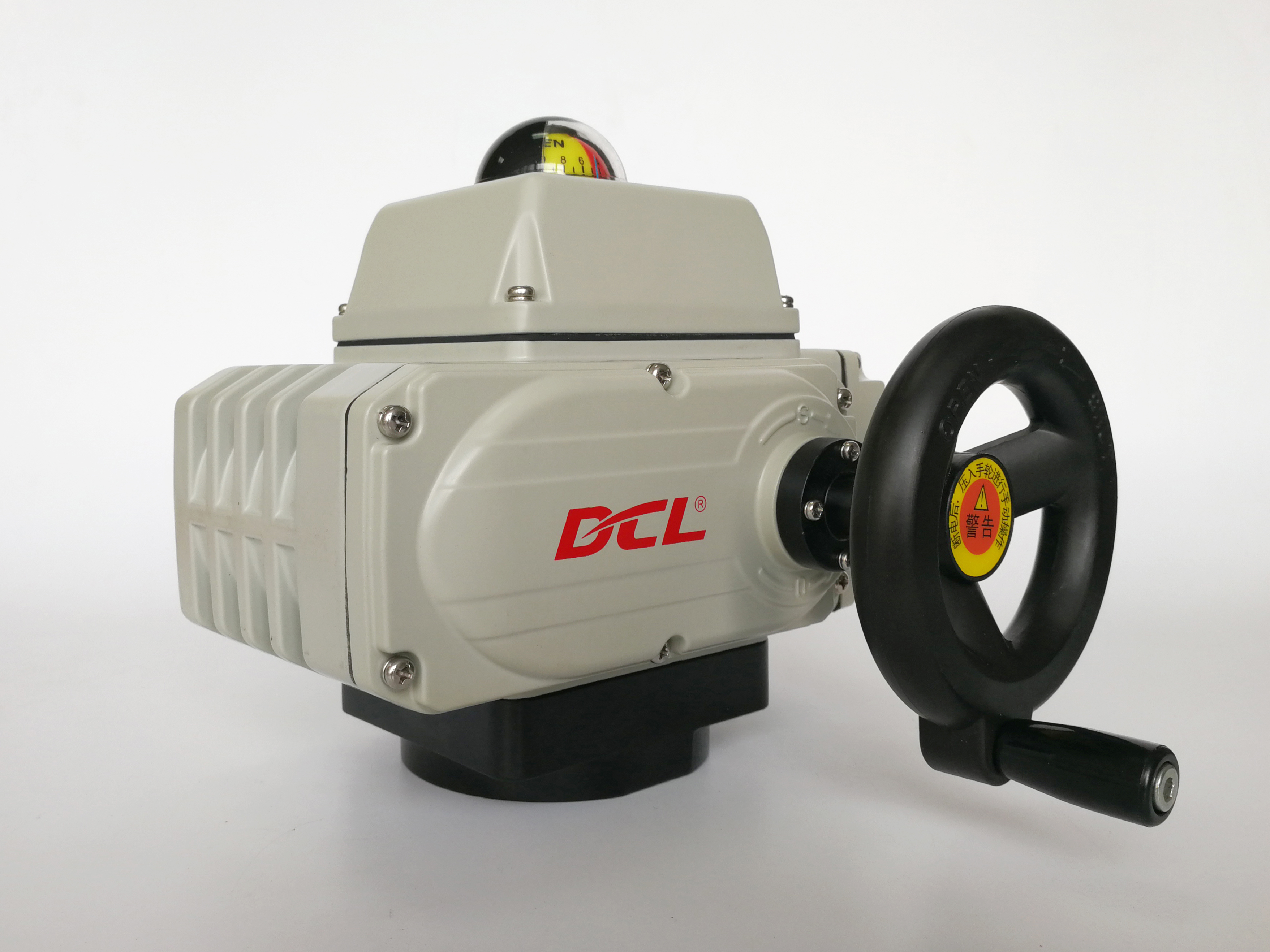

30S 100Nm AC220V CSA Kompaktowy aktuator

  • 30S 100Nm AC220V CSA Compact Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu DCL-10B/20B/40B/60B/100B/160B/250B
Minimalne zamówienie 1 szt
Szczegóły pakowania Karton/paleta
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 2000pcs/miesiąc
Szczegóły Produktu
Standardowy czas/moment obrotowy 30s do 75s/100 nm do 2500 nm/885 cali. Kąt instalacji 360°
Całkowita waga 4,5 kg do 20 kg Moc silnika 15W do 140 W.
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Stopień ochrony IP67 NEMA4/4X
Zasilanie 24VAC/110VAV/220VAC
Podkreślić

30S kompaktowy siłownik 100Nm momentu obrotowego

,

Kompaktowy siłownik AC220V posiadający certyfikat CSA

,

kompaktowy silnik napędowy o wysokim momentzie obrotowym
Zostaw wiadomość
opis produktu

Kompaktowy aktuator ochrony przed obciążeniem termicznym / ochrona przed obciążeniem

Cechy

  • Działanie na ćwierć obrotu z ograniczeniami mechanicznymi
  • Wodaodporność IP67, wytrzymała obudowa z odlewanego aluminium/100% badanie pod wodą
  • Dwa pomocnicze przełączniki graniczne do potwierdzenia pozycji zaworu
  • Wskaźnik pozycji zaworu wizualnego/płaski lub wypukły
  • Opcjonalne ręczne przechowywanie/koło ręczne
  • Elektroniczny element grzewczy PTC, opcjonalny do antykondensacji
  • Ochrona przed obciążeniem termicznym silnik ciężkochodowy z ochroną przed przegrzaniem PTC
  • Samoblokujący się worm sprzęt sprawia, że siłownik pozostaje w ostatniej pozycji, gdy utrata mocy
  • Zabezpieczacz prędkości obrotowej jest opcjonalny w przypadku siłowników o prędkości obrotowej większej niż 100 Nm
  • Lokalny przycisk wyłączenia zasilania awaryjnego opcjonalny
  • CSA certyfikowane według normy UL/oznakowania CE

Opis

Aktuatory serii DCL: zaprojektowane z myślą o długowieczności

Aktywatory elektryczne DCL są zaprojektowane do precyzyjnego działania urządzeń z ćwierćobrotem, w tym zaworów motylkowych, zaworów kulkowych i tłumiczy.skrzynia biegów całkowicie metalowao pojemności nieprzekraczającej 10 Wzestaw zestawów robakówjako ostatni etap.

Uznając, że bieg końcowy jest najbardziej podatnym na zagrożenie elementem z powodu skoncentrowanego momentu obrotowego i tarcia, DCL zoptymalizował długowieczność poprzez dwie kluczowe innowacje:

  • Zestaw monolitycznego brązu o wysokiej wytrzymałości:W przeciwieństwie do standardowych przekładni, które są po prostu pokryte powierzchnią, DCL wykorzystujemasywny, odlewany koło robaka ze stopu miedzianego (brązu)W ten sposób eliminuje się ryzyko delaminacji powstałych w wyniku naklejki, zapewniając wyższą odporność na zużycie i stabilną odporność na tarcie przez miliony cykli.

  • Wzmocniona geometria promienia (długiego ramienia):Zwiększając skuteczny promień koła roboczego, DCL zmniejsza siłę promienną wywieraną na poszczególne zęby biegów przy danym momentu obrotowym.konstrukcja do obniżenia naprężenia zębaznacząco zmniejsza zmęczenie i zużycie mechaniczne.

Synergia naszego wielkowymiarowego koła z brązu i precyzyjnie utwardzonego wału robaka zapewniatrwały, nisko hałasowy i bez konserwacjiSystem przesyłowy, który znacznie przewyższa konwencjonalne alternatywy.

Specyfikacja

Rodzaj siłownika Czas standardowy/wrotnik Opcjonalny czas/wrotny moment kąt obrotu ((Max.range) Całkowita masa Zasilanie Wybrany obwód sterujący
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° regulowalne 10,2 kg Wymagania w zakresie bezpieczeństwa Rodzaje A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360°Sterowalne 2.5kg Wymagania w zakresie bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360°Sterowalne 4.5kg Wymagania w zakresie bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° regulowalne 9 kg Wymagania w zakresie bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5kg
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° regulowalne 19 kg AC110V/AC220V/AC380V Rodzaje A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19.5kg
DCL-250 75S/2500Nm
20 kg
Parametry wydajności Wykaz typu regulacji ((typ E)
DCL-MZZ 18Nm
3r 10,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° regulowalne 4.5kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5kg
Weather Proof 360° CSA Quarter Turn Electric Actuator Weather Proof 360° CSA Quarter Turn Electric Actuator
