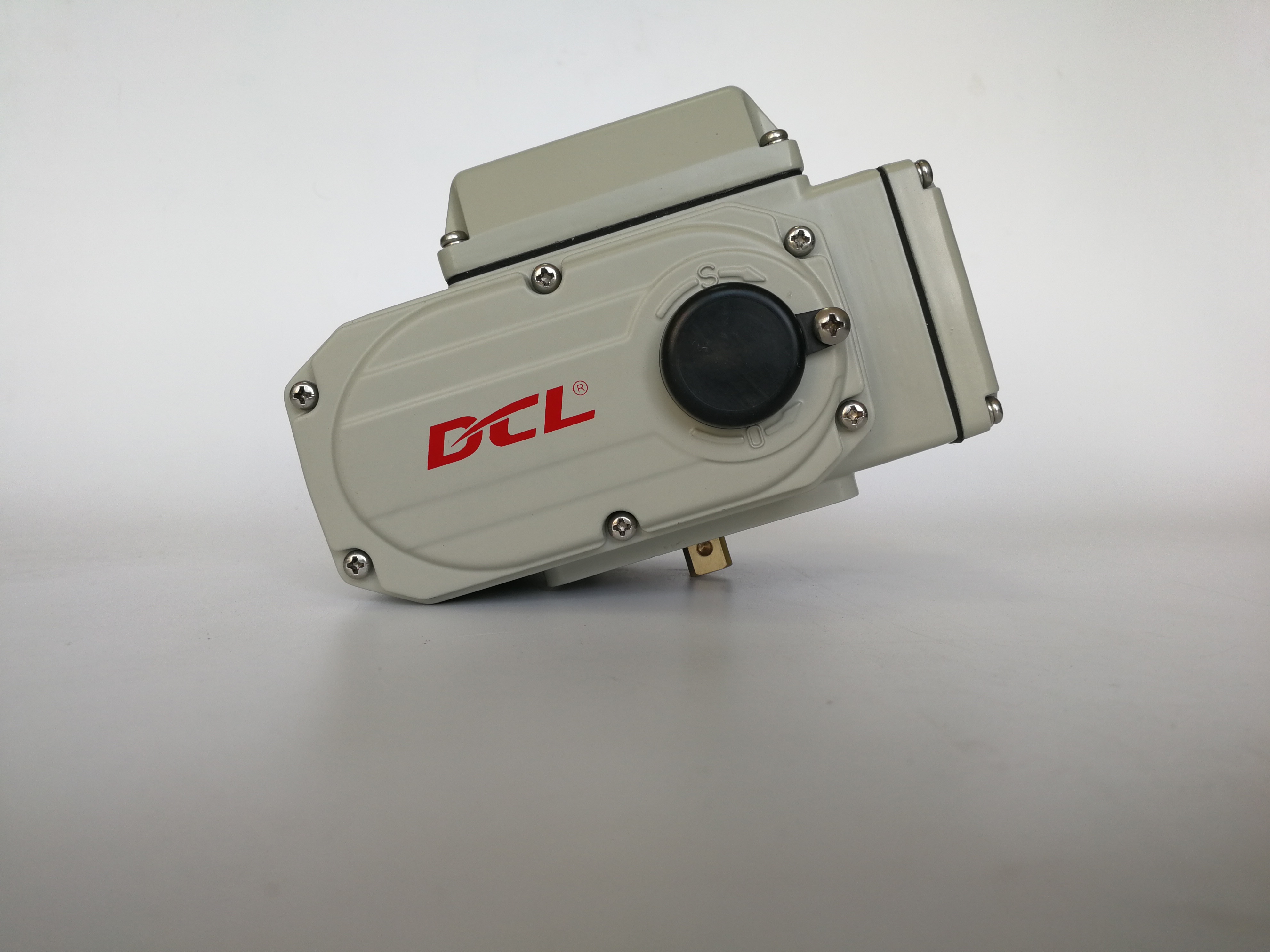

3-fazowy siłownik zaworu motylkowego 400Nm DC24V HVAC z obrotem 1/4

  • 3 phase 1/4 Turn 400Nm DC24V HVAC Butterfly Valve Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu DCL-05H/10H/20H/40H/60H/100H/160H/250H
Minimalne zamówienie 1 szt
Szczegóły pakowania Karton/paleta
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 2000pcs/miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Nazwa 3 Aktuator fazowy Kąt instalacji 360°
Całkowita waga 2,5 kg do 20 kg Zasilanie 380VAC/400VAC/415VAC
Działanie 1/4 obracania Typ siłownik ćwierćobrotowy
Podkreślić

3-fazowy siłownik zaworu motylkowego

,

Siłownik HVAC 24V z gwarancją

,

Wykonujący 400Nm
Zostaw wiadomość
opis produktu
Układ napędowy trójfazowy zasilany trójfazowym przełącznikiem AC z pasywnym przełącznikiem kontaktowym dla pozycji zaworu
Opis
Kompaktne elektryczne siłowniki DCL są szeroko stosowane w systemach HVAC, w szczególności do stosowania z zaworami motylnymi.odgrywają kluczową rolę w regulacji temperatury w pomieszczeniach, przepływ powietrza w jednostce obsługi powietrza, przepływ wody chłodniej i ciepłej, odprowadzanie kondensatu i ogólne bilans hydrauliczny.
Układ sterujący typu DCL H, w połączeniu z trójfazowym silnikiem AC,jest specjalnie zaprojektowany do siłowników zasilanych zasileniami o mocy 380 VAC lub 440 VAC (50/60 Hz), powszechnie stosowanych w ciężkich środowiskach przemysłowych, takich jak elektrownie i huty stalowePodobnie jak w przypadku jednofazowych siłowników, przy zastosowaniu sygnału ciągłego sterowania napięciem, silnik napędza silny, całkowicie metalowy zespół biegów, aby obrócić wał wyjściowy o 90°.Podróż jest precyzyjnie regulowana przez wewnętrzne kamery, które uruchamiają przełączniki ograniczające, automatycznie zatrzymuje silnik i wysyła sygnał kontaktu suchego w całkowicie otwartym położeniu. Po otrzymaniu sygnału ciągłego odwrotu silnik działa w przeciwnym kierunku,powrót siłownika do pozycji zamkniętej.
Urządzenie napędowe jest łatwe w montażu i w pełni zgodne ze standardem ISO 5211 dotyczącym montażu wielopłaszczy, wyposażone w podwójnie kwadratowy napęd wyjściowy do bezpiecznego sprzężenia zaworów.
Specyfikacja:
Rodzaj siłownika Wymagania w odniesieniu do urządzeń do przechowywania energii Wyniki badań Wyniki badań
DCL-02 ≤ DN40 ≤ DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN 250 DN 150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-160 DN350~400 DN 250 DN900
DCL-250 DN450~600 DN300~350 DN1000~1200
Rodzaj siłownika Czas standardowy/wrotnik Opcjonalny czas/wrotny moment kąt obrotu ((Max.range) Całkowita masa Zasilanie Wybrany obwód sterujący
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° regulowalne 10,2 kg Wymagania w zakresie bezpieczeństwa Rodzaje A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360°Sterowalne 2.5kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360°Sterowalne 4.5kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° regulowalne 9 kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5kg
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° regulowalne 19 kg AV110V/AC220V/AC380V Rodzaje A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19.5kg
DCL-250 75S/2500Nm
20 kg
Parametry wydajności Wykaz typu regulacji ((typ E)
DCL-MZZ 18Nm
3r 10,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° regulowalne 4.5kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5kg
Cechy
  • 1/4 obrotu z samoblokowaniem
  • Typ modulacji dostępny z elektrycznym systemem pozycjonowania
  • Automatyczny zawór kulkowy i zawór motylny do regulacji lub odcięcia przepływu
  • Silnik izolacyjny klasy F
  • Silnik ciężki z ochroną przed obciążeniem termicznym/stopą obciążenia 80%
  • Ponad 10000 razy pełny cykl życia przy pełnym obciążeniu znamionowym
  • Odporność na wyjątkowo niskie i wysokie temperatury oraz wysoką wilgotność
  • Dwa pomocnicze przełączniki graniczne do potwierdzenia pozycji zaworu
  • Standardowy ręczny uchwyt
  • Przycisk awaryjnego wyłączenia zasilania lokalnego opcjonalny
  • Samozablokowanie wszystkich narzędzi metalowych za pomocą miękkiej nitryzacji, bez konieczności dodatkowego hamowania
  • Wykaz CSA/zgodność z UL/oznakowanie CE/przetestowanie RoHS 3.0
