4-20mA DC AC220V 30S 200Nm IP67 Elektryczny siłownik obrotowy 1/4 obrotu

  • 4-20mADC AC220V 30S 200Nm IP67 Quarter Turn Electric Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu Model dcl e
Minimalne zamówienie 1 szt
Szczegóły pakowania Karton/paleta
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 5000 sztuk/miesiąc
Szczegóły Produktu
Zasilanie 24VAC/110VAV/220VAC/380VAC Moc silnika 6W do 140 W.
Standardowy moment obrotowy 50 nm do 2500 nm Sygnał wyjściowy 4-20 MADC
Sygnał wejściowy 4-20 MADC/1-5VDC/2-10VDC Czas standardowy Od 20 do 75s
Ocena ochrony IP67 NEMA4/4X Całkowita waga 1,2 kg do 20 kg
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Kąt instalacji 360°
Podkreślić

Elektryczny napęd prądu stałego 4-20mA

,

Wykonawca kwadratowy 220V AC

,

IP67 wodoodporny elektryczny aktuator
Zostaw wiadomość
opis produktu

Ćwierćobrotowy siłownik elektryczny sterowany sygnałami zewnętrznymi ze skrzynką modułu sterującego

Cechy

  • Ćwierć obrotu z proporcjonalnym do wejściowego sygnału sterującego, ograniczenia mechaniczne
  • Wielofunkcyjny, inteligentny pakiet kontrolny w pełnej doniczce, odporny na wibracje i wilgoć
  • Wiodąca na świecie zdolność zwalczania zakłóceń, dokładność i czułość sterowania
  • Funkcja samokalibracji i samokontroli problemów
  • Unikalna konstrukcja zintegrowanego silnika/zespołu sterującego/obudowy o bardzo małych rozmiarach
  • Wysoka wydajność EMC z EFT, ESD i udarem wysokiego napięcia przetestowana dla pakietu sterującego
  • Wodoszczelna obudowa ze stopu aluminium IP67 i NEMA 4X ze 100% testami pod wodą
  • Odporność na korozję na poziomie C3 po 1000 godzinach testu w mgle solnej
  • Silnik o dużej wytrzymałości z zabezpieczeniem przed przeciążeniem termicznym
  • Standardowy montaż zaworu wielokołnierzowego ISO5211
  • Certyfikat CSA zgodny ze standardami UL i CSA/oznakowanie CE

Specyfikacja

Typ DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Moc AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Moment wyjściowy 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Czas aktorski 20S 30 s 30 s 30 s 45S 30 s lata 90 110 S
Kąt skrętu 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Moc silnika 10 W 25 W 40W 90 W 90 W 120 W 140 W 140 W
Prąd znamionowy 1,50/0,24/0,16A 2,12/0,57/0,35A 3,65/0,65/0,37A 6,80/1,12/0,57A 6,80/1,18/0,60A 1,93/0,94A 1,75/0,96A 1,75/0,98A
Całkowita waga 2,5 kg 4,5 kg 9kg 9,5 kg 10 kg 19 kg 19,5 kg 20 kg
Sygnał wejściowy 4-20mADC,1-5VDC,2-10VDC
Sygnał wyjściowy 4-20mADC
Podstawowy błąd nie więcej niż ±1%
Błąd zwrotny nie więcej niż 1%
Martwa przestrzeń Regulacja w zakresie 0,5%-5,0%.
Charakterystyka tłumienia 0 razy
Powtarzający się błąd w siłowniku ≤1%
Rezystancja izolacji AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Klasa napięcia wytrzymywanego AC24V:500VAC 1 minuta AC110/220V:1500VAC 1minuta
Klasa ochrony IP67
Kąt instalacji 360° pod dowolnym kątem
Interfejs elektryczny Dwa wodoodporne złącza kablowe G1/2, jedno do linii energetycznej i jedno do linii sygnałowej
Temperatura otoczenia -20 ℃ ~ + 55 ℃
Funkcja opcjonalna Zabezpieczenie przed nadmiernym momentem obrotowym/osuszanie grzejnika/pasywny przełącznik stykowy/wskaźnik kopułkowy/uchwyt
Uwaga Wszelkie inne potrzebne sygnały wejściowe lub wyjściowe należy określić w zamówieniu.

Opis

Inteligentne siłowniki elektryczne DCL posiadają regulowaną strefę nieczułości, kluczowy parametr określający reakcję urządzenia na wejściowe sygnały sterujące. Węższe pasmo martwe zapewnia wyższą czułość – jednak większa czułość nie zawsze jest korzystna.

W scenariuszach, w których sygnały wejściowe są podatne na zakłócenia zewnętrzne, szersze pasmo nieczułości skutecznie zapobiega częstym fałszywym uruchomieniom, wydłużając żywotność siłownika i zwiększając stabilność działania. Z drugiej strony, w przypadku zastosowań wymagających precyzyjnego sterowania za pomocą czystych, wolnych od zakłóceń sygnałów wejściowych, idealnym wyborem jest węższa strefa martwa.

Luz przekładni — zwłaszcza precyzja obróbki przekładni ślimakowych — to kolejny krytyczny czynnik wpływający na dokładność pozycjonowania zaworu. Zespół Special Quality Engineering (SQE) firmy DCL zapewnia bezkompromisową jakość przekładni, wykorzystując profesjonalny sprzęt testujący do kontroli wszystkich komponentów dostawcy. Wdrażamy również specjalistyczne elementy konstrukcyjne i rygorystyczną kontrolę procesu montażu, aby wyeliminować oscylacje przekładni i zminimalizować hałas podczas pracy w zmiennych warunkach obciążenia. Dzięki tym rygorystycznym standardom firma DCL ustanowiła w Chinach punkt odniesienia w branży kompaktowych siłowników elektrycznych.

Wszystkie siłowniki przeszły rygorystyczne testy certyfikacyjne CSA, w pełni spełniając normy UL i CSA. Cała seria produktów może poszczycić się współczynnikiem obciążenia przekraczającym 70%. Samokalibrujący się system EPS skutecznie eliminuje „polowanie” na pozycję i jako funkcja domyślna zapewnia standardowy sygnał wyjściowy do monitorowania pozycji w czasie rzeczywistym.

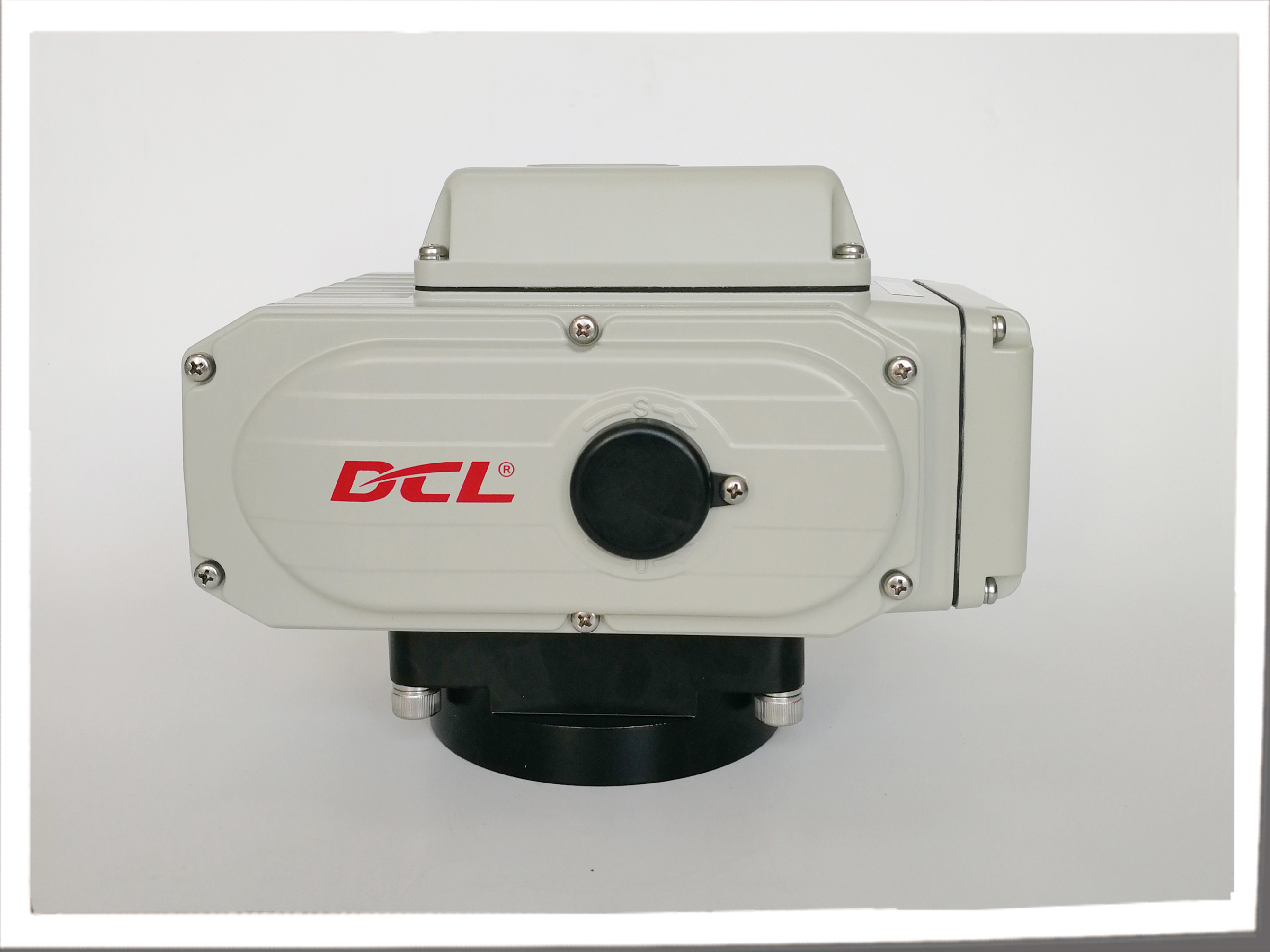

4-20mA DC AC220V 30S 200Nm IP67 Elektryczny siłownik obrotowy 1/4 obrotu 0

4-20mA DC AC220V 30S 200Nm IP67 Elektryczny siłownik obrotowy 1/4 obrotu 1
