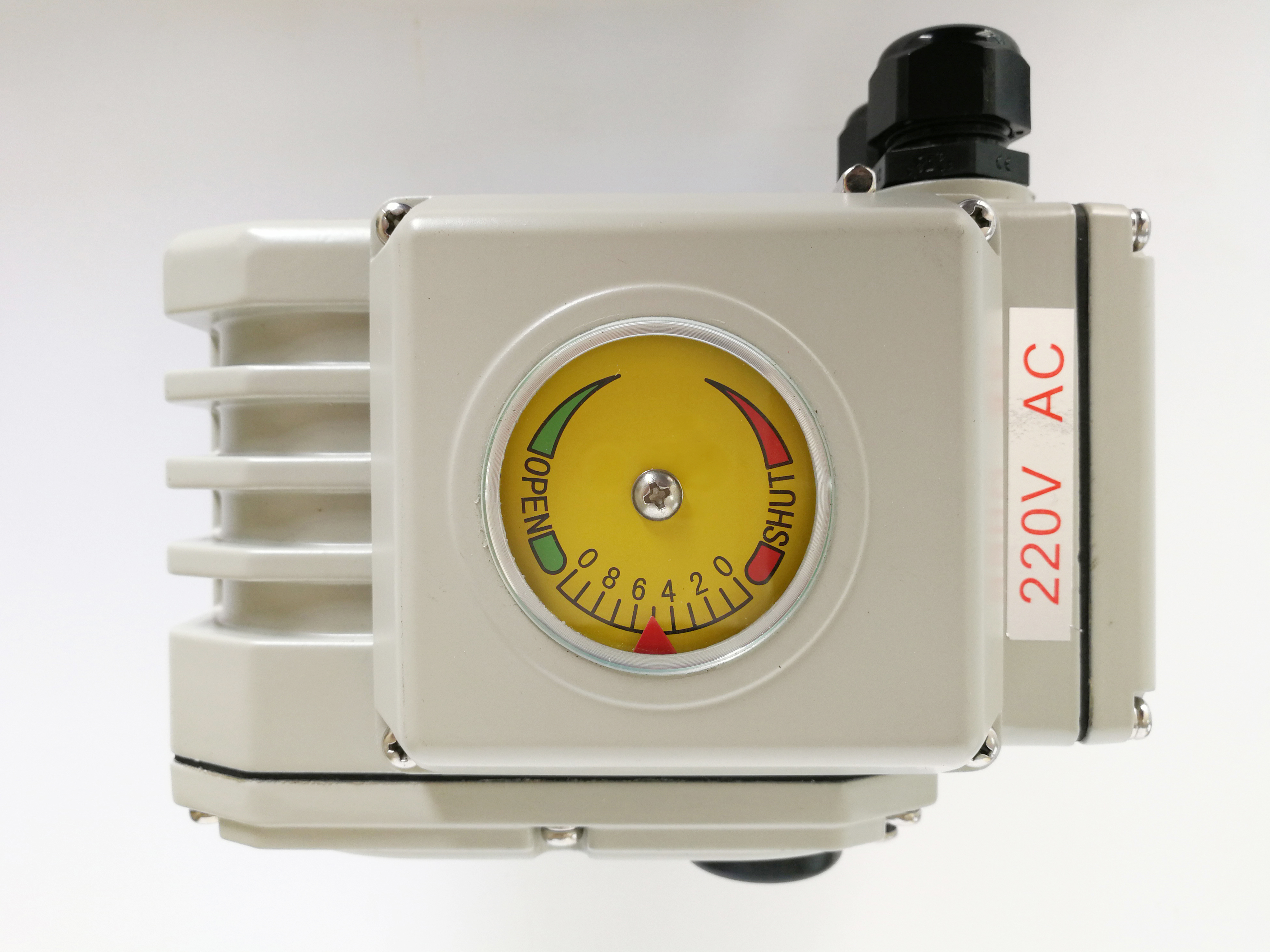

Kompaktowy siłownik elektryczny CSA IP67 90° AC24V 200Nm Smart

Miejsce pochodzenia	Wuhan, Chiny
Nazwa handlowa	DCL
Orzecznictwo	CE/ROHS/CSA/IP67
Numer modelu	DCL-02E/05E/10E/20E/40E/60E/100E/160E/250E
Minimalne zamówienie	1 szt
Szczegóły pakowania	Karton/paleta
Czas dostawy	7 dni roboczych
Zasady płatności	D/P, T/T, Western Union, MoneyGram
Możliwość Supply	5000 szt./Miesiąc

Szczegóły Produktu

Standardowy czas/moment obrotowy	15S do 75s/18 nm do 2500 nm/160 cali. Do 22125 cali.	Kąt instalacji	360°
Sygnał wejściowy	4-20MA lub 2-10 V / 1-5V Opcjonalnie	Sygnał wyjściowy	4-20mA
Temperatura otoczenia	-25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.	Całkowita waga	2,5 kg do 20 kg
Moc silnika	10W do 140 W.	Ocena ochrony	IP67 NEMA4/4X
Zasilanie	24VAC/110VAV/220VAC
Podkreślić	Wodoodporny inteligentny siłownik elektryczny IP67 , Kompaktowy siłownik elektryczny 90° , Siłownik 24V o momencie obrotowym 200 Nm

Zostaw wiadomość

opis produktu

Przekraczające obrony momentu obrotowego kompaktowy inteligentny elektryczny siłownik/regulacja momentu obrotowego

Parametry DCL-05E~250E.pdf

Cechy

Czwarty obrót z ograniczeniami mechanicznymi
Integracyjna konstrukcja silnika/sklepki sterującej/obudowy w celu kompaktowania całego siłownika
Ochrona przed przekroczeniem momentu obrotowego przez funkcję badania momentu obrotowego inteligentnego sterownika pełnego zbiornika
Wysokiej wydajności EMC z EFT, ESD i napięciem wysokim badanymi dla zestawu sterowania
Silnik ciężki z ochroną przed przeciążeniem termicznym
Twardy wysokoprężny obudowa z odlewanego aluminium z odpornością na warunki pogodowe IP67 i NEMA 4X
Wskaźnik pozycji zaworu/wskaźnik płaski lub wypukły dostępny
Przejście ręczne za pomocą klucza lub koła ręcznego
Certyfikacja CSA według normy UL i CSA / oznakowania CE / RoHS 3.0

Specyfikacja

Rodzaj	DCL-05E	DCL-10E	DCL-20E	DCL-40E	DCL-60E	DCL-100E	DCL-200E	DCL-300E
Władza	AC24/110/220	AC24/110/220	AC24/110/220	AC24/110/220	AC24/110/220	AC110/220	AC110/220	AC110/220
Moment wyjściowy	50Nm	100Nm	200Nm	400Nm	600Nm	1000Nm	2000 Nm	3000Nm
Czas akcji	20S	30S	30S	30S	45S	30S	90S	110S
Kąt skrętu	0-90°	0-90°	0-90°	0-90°	0-90°	0-90°	0-90°	0-90°
Moc silnika	10W	25 W	40 W	90 W	90 W	120 W	140 W	140 W
Prąd nominalny	1.50/0.24/0.16A	2.12/0.57/ 0.35A	3.65/0.65/0.37A	6.80/1.12/ 0.57A	6.80/1.18/ 0.60A	1.93/0.94A	10,75/0,96A	10,75/0,98A
Całkowita masa	20,5 kg	40,5 kg	9 kg	90,5 kg	10 kg	19 kg	190,5 kg	20 kg
Sygnał wejściowy	4-20mADC, 1-5VDC, 2-10VDC
Wydajność Singal	4-20mADC
Podstawowy błąd	nie więcej niż ± 1%
Wzajemne błędy	nie więcej niż 1%
Śmierć przestrzeni	00,5%-5,0% regulowane
Charakterystyka tłumienia	0 razy
Powtarzający się błąd aktuatora	≤ 1%
Odporność izolacyjna	AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Klasa napięcia	AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta
Klasa ochrony	IP67
Kąt instalacji	360° pod każdym kątem
Interfejs elektryczny	Dwa G1/2 Wate-proof Kable Connectors, jeden dla linii zasilania i jeden dla linii sygnału
Temperatura otoczenia	-20°C~+55°C
Funkcja opcjonalna	Ochrona przed nadmiernym momentem obrotowym/Ogrzewacz odwilżający/Pasywny przełącznik kontaktowy/Wskaźnik kopuły/Zagrywacz
Uwaga	Wszelkie inne sygnały wejściowe lub wyjściowe wymagane, proszę określić w zamówieniu.

Opis

Działalnik elektryczny DCL Smart Modulating jest zintegrowany z pozycjonatorem elektrycznego systemu pozycjonowania (EPS),gdzie kąt obrotu wału napędowego wyjściowego utrzymuje precyzyjną proporcjonalną relację liniową z sygnałem sterowania wejściem dostępnym w 4 20 mA, protokoły sygnału 2V10 V lub 1V5 V.

Inteligentny sterownik posiada również funkcję monitorowania prądu silnika w czasie rzeczywistym.Kontroler jest zaprogramowany do wyłączenia zasilania silnika dokładnie 3 sekundy po wykryciu tego napięcia prąduStanowi to elektroniczny mechanizm ochrony przed prądem obrotowym, który zapewnia wyższą precyzję w porównaniu z tradycyjnymi mechanicznymi rozwiązaniami ochrony przed prądem obrotowym.

Wszystkie siłowniki zostały poddane rygorystycznym testom certyfikacji ze strony CSA, w pełnej zgodności z normami UL i CSA.W przypadku całej serii wyrobów wartość cyklu ciągłego pracy przekracza 70%Dodatkowo system pozycjonowania EPS zawiera automatyczną funkcję samokalibracji,który skutecznie eliminuje zjawisko "polowania" (oscylacja wokół ustawionej pozycji) i zapewnia standardowy sygnał wyjściowy do monitorowania pozycji w czasie rzeczywistym.
