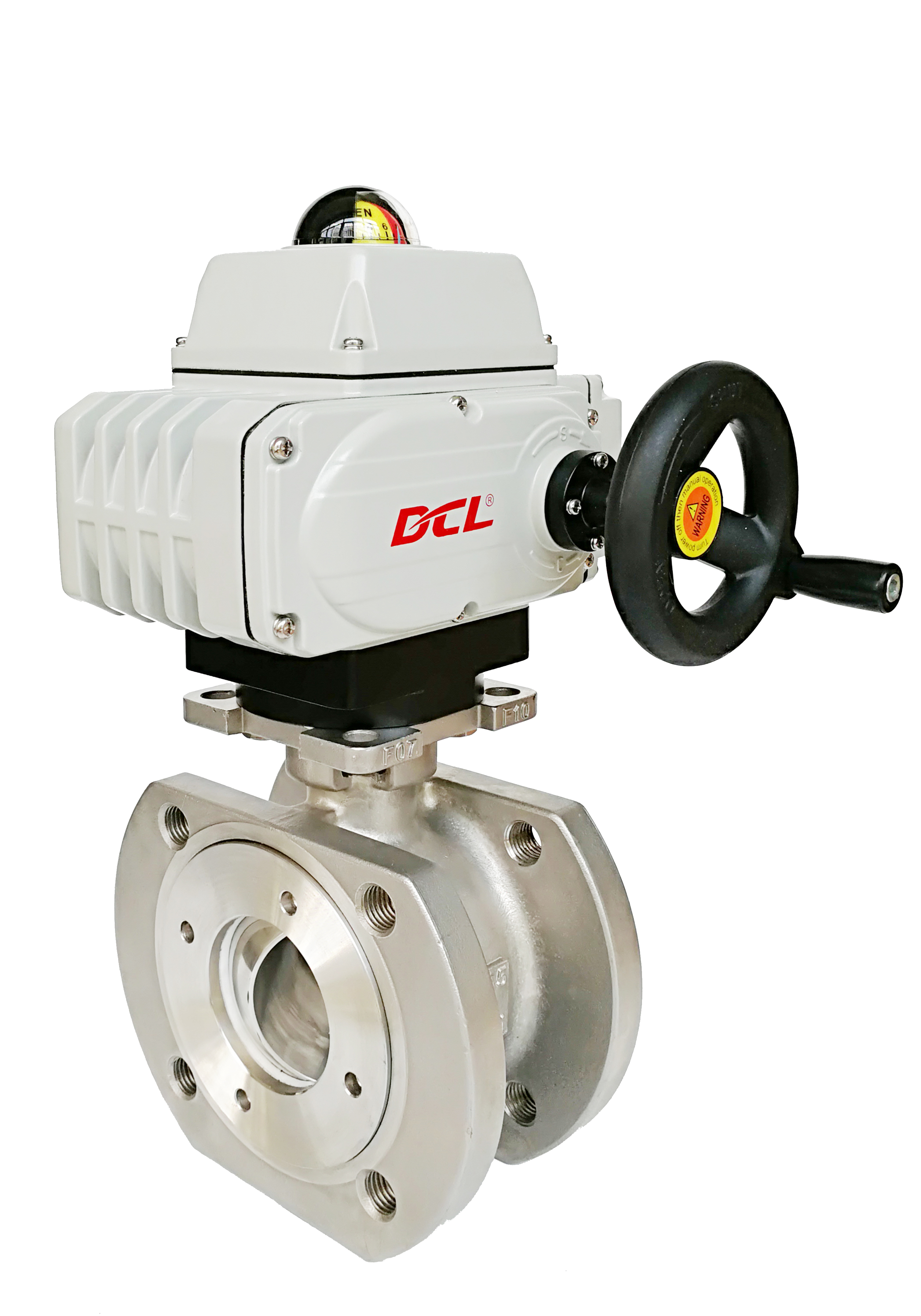

400Nm zawór kulkowy DC24V 9,5kgKompaktowy aktuator

Cechy

• Działanie na ćwierć obrotu z ograniczeniami mechanicznymi
• Wodaodporność IP67, solidna obudowa z odlewanego aluminium/100% badanie pod wodą
• Dwa pomocnicze przełączniki graniczne do potwierdzenia pozycji zaworu
• Wskaźnik pozycji zaworu wizualnego/płaski lub wypukły
• Opcjonalne ręczne przechowywanie/koło ręczne
• Elektroniczny element grzewczy PTC, opcjonalny do antykondensacji
• Ochrona przed obciążeniem termicznym silnik ciężkochodowy z ochroną przed przegrzaniem PTC
• Samoblokujący się worm sprzęt sprawia, że siłownik pozostaje w ostatniej pozycji, gdy stracić moc
• Zabezpieczacz prędkości obrotowej jest opcjonalny dla siłowników o prędkości obrotowej większej niż 100 Nm
• Lokalny przycisk wyłączenia zasilania awaryjnego opcjonalny
• CSA certyfikowane według normy UL/oznakowania CE

Opis

Działające urządzenia elektryczne z serii DCL są zazwyczaj używane do obsługi urządzeń o ćwierćobrocie, takich jak zawory motylkowe, zawory kulkowe, tłumiące lub kołysane ramiona.silnik napędza całkowicie metalową skrzynkę biegów, której końcowym etapem jest zestaw przekładni roboczychW przypadku, gdy włączony jest ciągły sygnał odwrotu, silnik jest włączony do układu obrotowego.silnik obraca się w przeciwnym kierunku, aby przywrócić moc wyjściową do pierwotnej pozycji.

Wszystkie siłowniki DCL wykorzystują specjalnie opracowane koło robaka z stopów miedzi (brązu) odlewane jako jednostka monolityczna, a nie tylko pokryte powierzchnią.odporność na zużycie, i ogólnej trwałości.

W typowych silnikach elektrycznych najbardziej narażony elementem jest końcowy bieg robaka lub bieg napędowy, ponieważ znajduje się najbliżej mocy i dlatego wytrzymuje największy moment obrotowy i tarcie.Innymi słowy..., konstrukcja i materiał zębatego sprzętu decydują w sposób kluczowy o żywotności siłownika.

DCL poprawia długowieczność na dwa sposoby:

• Wykonanie koła roboczego o dużym promieniu obrotowym (długim ramieniu) zwiększając promienie rzeczywiste, przy danym momentu obrotowym zmniejsza się siłę promienną na zębach biegów,zmniejszając tym samym naprężenie na ząb i zmniejszając zużycie i zmęczenie.

• Wykorzystanie całkowitego koła robaka z brązu (stopień miedzi), a nie tylko z pokryciem ­ to eliminuje ryzyko zużycia lub łuszczenia się pokrycia.dobra konformacja w kontakcie przesuwającym się, i stabilne zachowanie tarcia przez długi okres użytkowania.

W rezultacie połączenie DCL z dużego średnicy, pełnego brązu koła robaka nisko hałasowa transmisja o znacznie wydłużonej długości życia w porównaniu z siłownikami wykorzystującymi zęby z naklejkami lub niewystarczająco duże.

Specyfikacja
