RoHS 3.0 Przeciwko obrotowi momentu obrotowego Kompaktny inteligentny elektryczny aktuator

  • RoHS 3.0 Over Torque Protection Compact Smart Electric Actuator
  • RoHS 3.0 Over Torque Protection Compact Smart Electric Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu DCL-02E/05E/10E/20E/40E/60E/100E/160E/250E
Minimalne zamówienie 1pc
Szczegóły pakowania KARTON/PALETA
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 2000 sztuk / miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standardowy czas/moment obrotowy 15S do 75s/18 nm do 2500 nm/160 cali. Do 22125 cali. Kąt instalacji 360°
Sygnał wejściowy 4-20MA lub 2-10 V / 1-5V Opcjonalnie Sygnał wyjściowy 4-20mA
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Waga całkowita 2,5 kg do 20 kg
Moc silnika 10W do 140 W. Stopień ochrony IP67 NEMA4/4X
Zasilanie 24VAC/110VAV/220VAC
Podkreślić

Przepuszczalnik elektryczny inteligentny

,

RoHS 3.0 Smart Electric Actuator

,

NEMA 4 elektryczny czynnik zaworu
Zostaw wiadomość
opis produktu

Przekraczające obrony momentu obrotowego kompaktowy inteligentny elektryczny siłownik/regulacja momentu obrotowego



Parametry DCL-05E~250E.pdf



Cechy

  • Czwarty obrót z ograniczeniami mechanicznymi
  • Integracyjna konstrukcja silnika/sklepki sterującej/obudowy w celu kompaktowania całego siłownika
  • Ochrona przed przekroczeniem momentu obrotowego przez funkcję badania momentu obrotowego inteligentnego sterownika pełnego zbiornika
  • Wysokiej wydajności EMC z EFT, ESD i napięciem wysokim badanymi dla zestawu sterowania
  • Silnik ciężki z ochroną przed przeciążeniem termicznym
  • Twardy wysokiego ciśnienia, odlewany aluminiowy obudowa z odpornością na działanie pogody IP67 i NEMA 4X
  • Wskaźnik pozycji zaworu/wskaźnik płaski lub wypukły dostępny
  • Przejście ręczne za pomocą klucza lub koła ręcznego
  • Certyfikacja CSA według normy UL i CSA / oznakowania CE / RoHS 3.0

Specyfikacja

Rodzaj DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Władza AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Moment wyjściowy 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm
Czas akcji 20S 30S 30S 30S 45S 30S 48S 75S
Kąt skrętu 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Moc silnika 10W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Prąd nominalny 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 10,75/0,96A 10,75/0,98A
Całkowita masa 20,5 kg 40,5 kg 9 kg 90,5 kg 10 kg 19 kg 190,5 kg 20 kg
Sygnał wejściowy 4-20mADC, 1-5VDC, 2-10VDC
Wydajność Singal 4-20mADC
Podstawowy błąd nie więcej niż ± 1%
Wzajemne błędy nie więcej niż 1%
Śmierć przestrzeni 00,5%-5,0% regulowane
Charakterystyka tłumienia 0 razy
Powtarzający się błąd aktuatora ≤ 1%
Odporność izolacyjna AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Klasa napięcia AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 360° pod każdym kątem
Interfejs elektryczny Dwa G1/2 Wate-proof Kable Connectors, jeden dla linii zasilania i jeden dla linii sygnału
Temperatura otoczenia -20°C~+55°C
Funkcja opcjonalna Ochrona przed nadmiernym momentem obrotowym/Ogrzewacz odwilżający/Pasywny przełącznik kontaktowy/Wskaźnik kopuły/Zagrywacz
Uwaga Wszelkie inne sygnały wejściowe lub wyjściowe wymagane, proszę określić w zamówieniu.





Opis

Elektryczny siłownik typu inteligentnego modulującego DCL jest wyposażony w elektryczny pozycjonator systemu pozycjonowania (EPS).Kąt napędu wyjściowego jest proporcjonalny do sygnału sterowania wejściowego 4-20mA lub 2-10V lub 1-5V. Prąd silnika jest również monitorowany przez inteligentny sterownik.Kontroler wyłączy moc silnika 3 sekundy po uzyskaniu rosnącego prąduJest to elektroniczna ochrona przeciwwrotu, która jest dokładniejsza niż ochrona mechaniczna.

Aktuator został rygorystycznie przetestowany przez CSA według norm UL i CSA.System EPS jest samokalibrowany, który praktycznie eliminuje "polowanie" i zapewnia standardowy sygnał monitorowania pozycji wyjściowej.

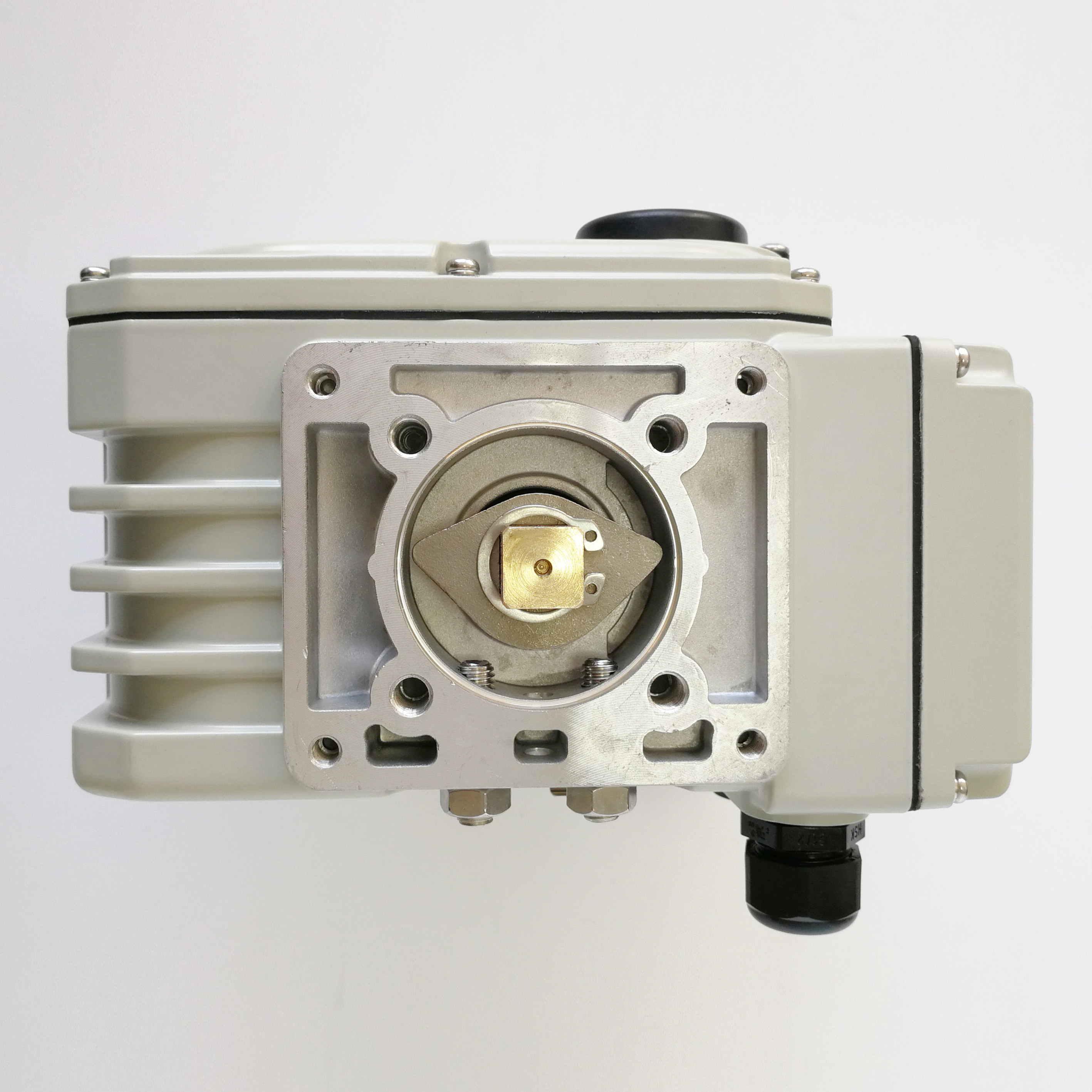

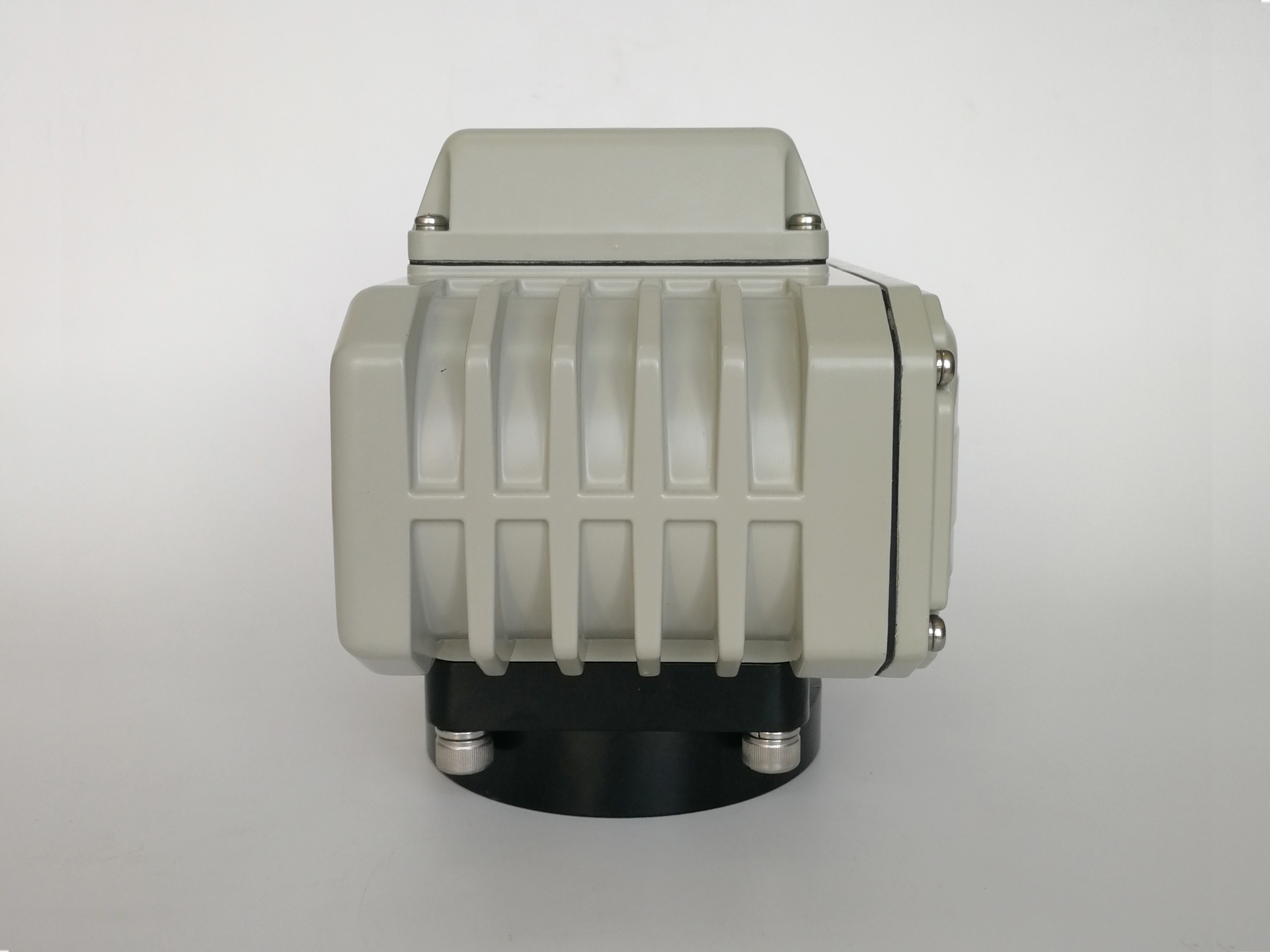

RoHS 3.0 Przeciwko obrotowi momentu obrotowego Kompaktny inteligentny elektryczny aktuator 0RoHS 3.0 Przeciwko obrotowi momentu obrotowego Kompaktny inteligentny elektryczny aktuator 1
