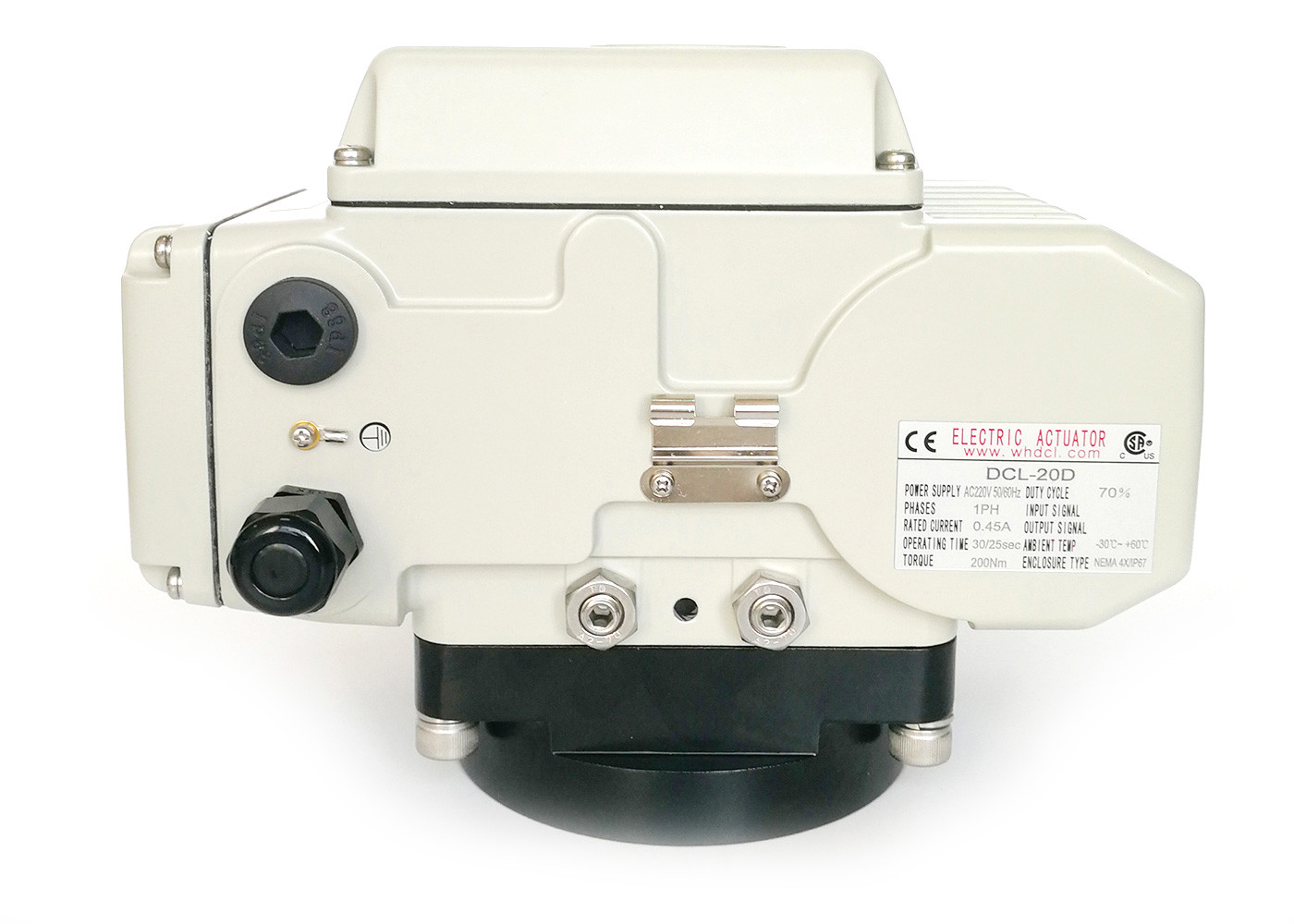

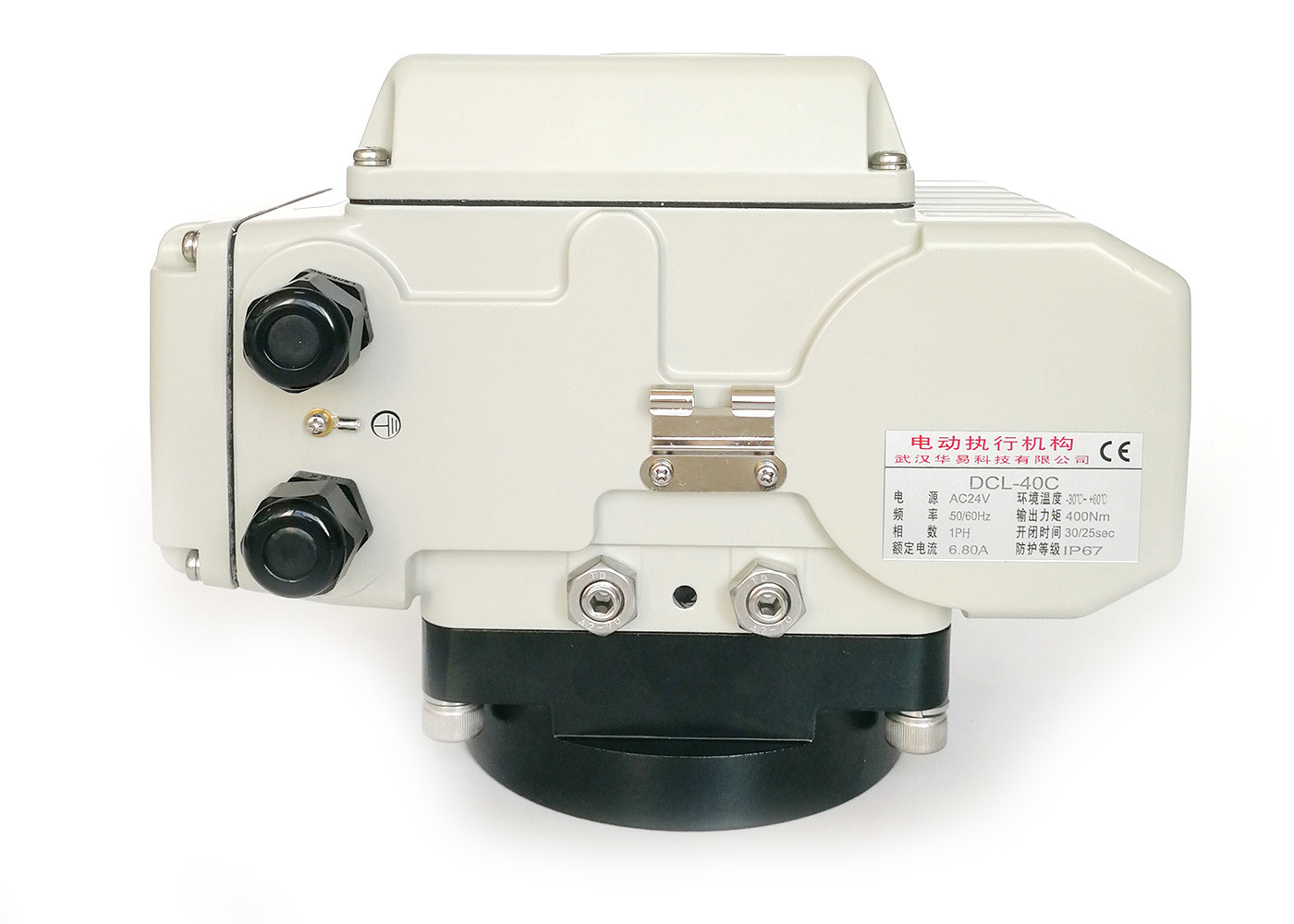

IP67 Kompaktowy aktuator z ćwierćobrotem dla zaworu motyla

  • IP67 Compact Quarter Turn Actuator For Butterfly Valve
  • IP67 Compact Quarter Turn Actuator For Butterfly Valve
Place of Origin WUHAN,CHINA
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Model Number DCL all electric actuator
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Power Supply 24VAC/110VAV/220VAC/380VAC/24VDC Installation Angle 360°
Standard Time/Torque 15S to 75S/18Nm to 2500Nm/160in.lbs to 22125in.lbs Total Weight 1.2KG to 20KG
Motor Power 6W to 140W Ambient Temperature -25℃~+55℃ / -13°F~+131°F
Protection Grade IP67 NEMA4/4X
Podkreślić

RoHS czwartokrotny siłownik

,

Wykonawca CSA z ćwierćobrotem

,

Wykonujący zwrot czwartego obrotu IP67
Zostaw wiadomość
opis produktu

Aktuator DCL z certyfikatem ROHS i CSA





Cechy

  • 1/4 obrotu z ograniczeniami mechanicznymi
  • Wszystkie złoża z brązu worm sektor sprzęt jest bardzo trwały i odporny na silne tarcie
  • Powyżej 10000 pełnych cykli życia otwartych i zamkniętych z pełnym obciążeniem znamionowym z stawką obowiązkową 80%
  • Odporność na korozję, solidne stopy aluminium z powłoką poliestrową o cieplnej wiązaniu
  • Wizualny wskaźnik pozycji zaworu
  • Dwa elektryczne przełączniki graniczne do potwierdzenia pozycji zaworu, bez konieczności dodatkowego hamowania
  • Allen, przełącz ręczne sterowanie
  • Wykaz CSA/zgodność z UL/oznakowanie CE/przetestowanie RoHS 3.0



Opis



Kompaktowe silniki elektryczne DCL z ćwierćobrotem są używane do automatyzacji zaworów motylkowych od 19 lat, a ponad 150 000 sztuk nadal działa na całym świecie.

Zawór motyl potrzebuje dużego momentu obrotowego w pełnej pozycji zamkniętej, aby popchnąć płytkę zaworu do siedzenia zaworu lub wyciągnąć płytkę zaworu z powrotem z siedzenia zaworu, zwłaszcza w przypadku zaworu motylkowego o miękkiej uszczelnieniu.Dlatego moment uruchomienia silnika jest bardzo ważny.Wszystkie siłowniki DCL są testowane i certyfikowane, aby rozpocząć z nadprężeniem w napięciu nominalnym -10%.Tak więc powszechnie widzi się, że DCL-10 z 100Nm standardowego momentu obrotowego aktywatora może napędzać DN100 motyl zawór, podczas gdy inne marki muszą oferować standardowy silnik obrotowy o momentu obrotowym 200Nm.

Aktuatory zostały rygorystycznie przetestowane przez CSA i certyfikowane zgodnie ze standardami UL i CSA. Standard CE i RoHS 3.0 przetestowany przez SGS.



Specyfikacja:



Rodzaj siłownika Czas standardowy/wrotnik Opcjonalny czas/wrotny moment kąt obrotu ((Max.range) Całkowita masa Zasilanie Wybrany obwód sterujący
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° regulowalne 10,2 kg Wymagania w zakresie bezpieczeństwa Rodzaje A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360°Sterowalne 2.5kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360°Sterowalne 4.5kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° regulowalne 9 kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5kg
DCL-60 45S/600Nm   10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° regulowalne 19 kg AV110V/AC220V/AC380V Rodzaje A/B/C/D/E/F/H
DCL-160 48S/1600Nm   19.5kg
DCL-250 75S/2500Nm   20 kg
Parametry wydajności Wykaz typu regulacji ((typ E)
DCL-MZZ 18Nm   3r 10,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° regulowalne 4.5kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5kg



Rodzaj siłownika Wyniki badań Wyniki badań Wyniki badań
DCL-02 ≤ DN40 ≤ DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN 250 DN 150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-160 DN350~400 DN 250 DN900
DCL-250 DN450~600 DN300~350 DN1000~1200
