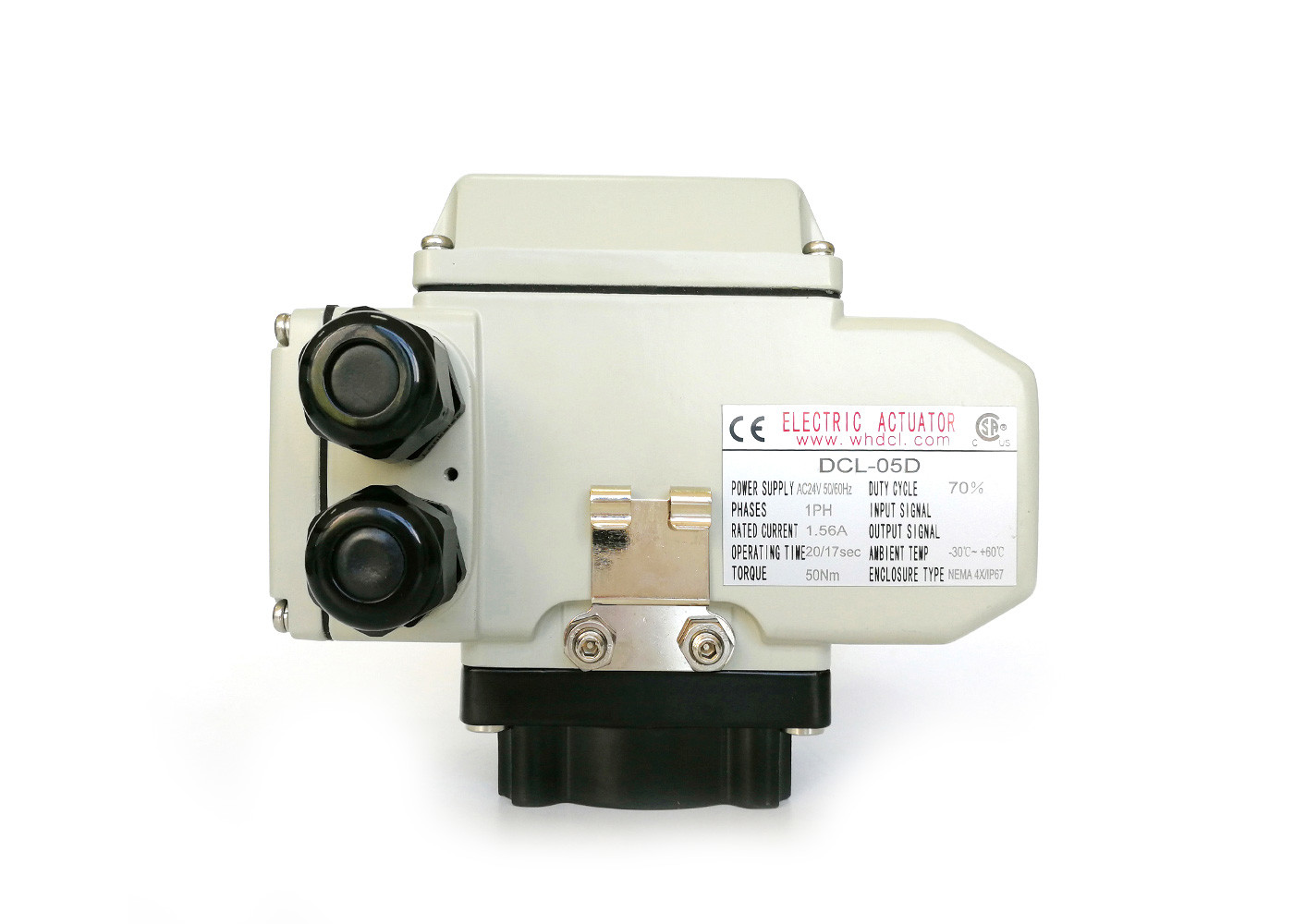

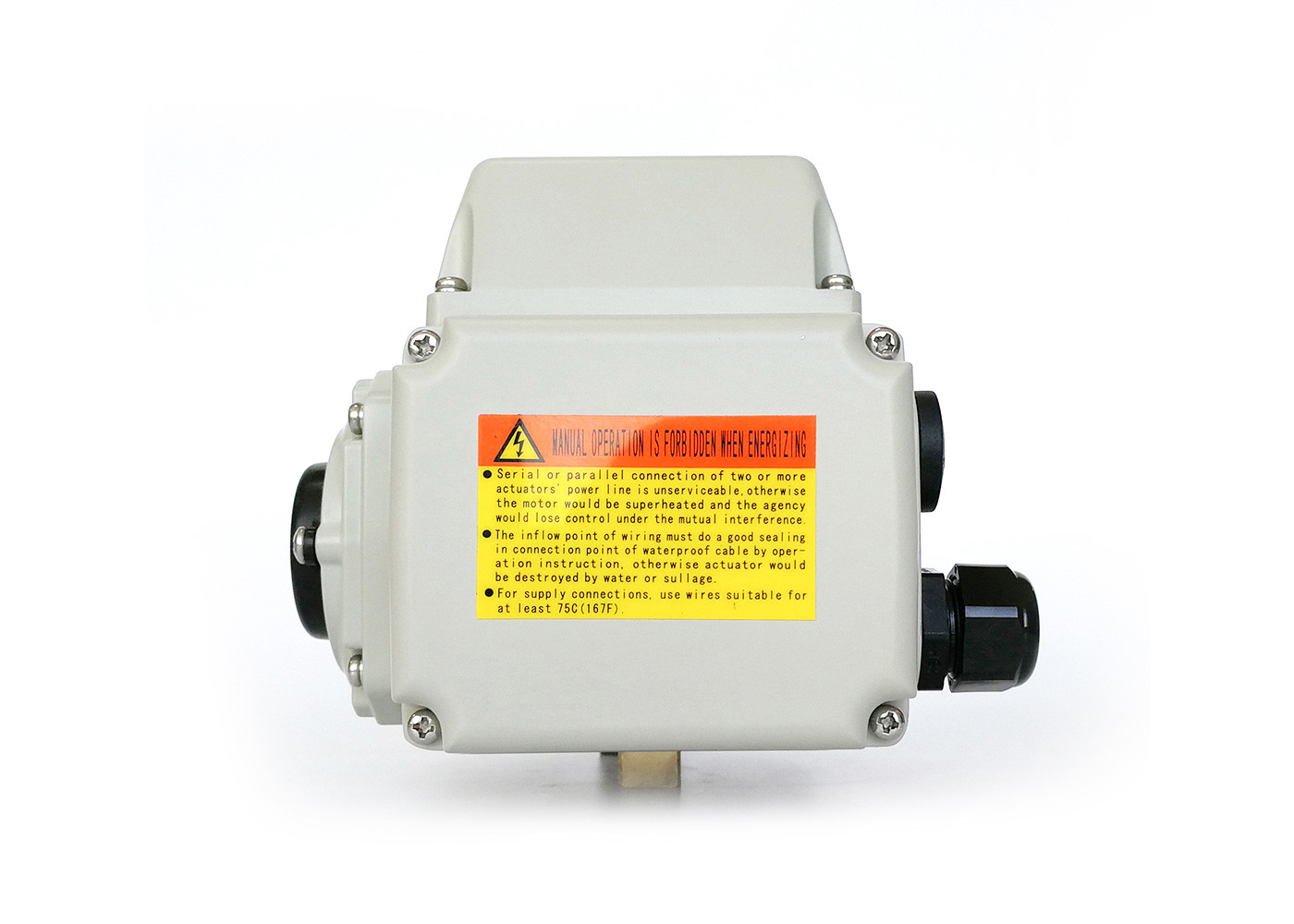

Inteligentny modulujący czwartokrotny aktuator z pakietem sterowania

  • Smart Modulating Quarter Turn Actuator With Control Pack
  • Smart Modulating Quarter Turn Actuator With Control Pack
Place of Origin WUHAN,CHINA
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Model Number DCL-02E/05E/10E/20E/40E/60E/100E/160E/250E
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standard Time/Torque 15S to 75S/18Nm to 2500Nm/160in.lbs to 22125in.lbs Installation Angle 360°
Input Signal 4-20mA or 2-10V / 1-5V optional Output Signal 4-20mA
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Total Weight 2.5KG to 20KG
Motor Power 10W to 140W Protection Grade IP67 NEMA4/4X
Power Supply 24VAC/110VAV/220VAC
Podkreślić

Modulacja aktuatora ćwierćobrotów

,

Inteligentny aktuator ćwierćobiegu

,

Aktuator modulujący ćwierć obrotu
Zostaw wiadomość
opis produktu

Inteligentny modulujący czwartokrotny aktuator z pakietem sterowania





Cechy

  • Kompletny wielofunkcyjny inteligentny zestaw sterowania, światowy lider w dziedzinie przeciwdziałania zakłóceniom
  • Funkcja samokalibrowania i samokontroli problemów
  • Działanie na ćwierć obrotu z ograniczeniami mechanicznymi
  • Unikalny zintegrowany silnik/zestaw sterowania/obudowa o bardzo małych rozmiarach i pięknym wyglądzie
  • Obudowa z stopów aluminiowych odporna na warunki pogodowe z powłoką poliestrową o cieplnej wiązaniu
  • Silnik ciężki z ochroną przed przeciążeniem termicznym
  • Standardowe ISO5211 montaż zaworu wielowianowego
  • CSA certyfikowany zgodny z normą UL i CSA/ oznakowany CE



Opis

Aktuatory elektryczne typu modulującego DCL są S4 z przerywanymi cyklami pracy.Ponieważ prąd początkowy wpływa na wzrost temperatury, jeśli silnik nie jest prawidłowo zaprojektowany, siłownik będzie łatwo wyłączony podczas wysokich często uruchamianych przez ochronę przed przegrzaniem termicznym w silniku i ciało siłownika będzie bardzo gorące.

W przemyśle chemicznym i spożywczym płyn musi być kontrolowany bardzo precyzyjnie.Więc częstotliwość uruchomienia siłownika jest bardzo wysoka.. 1200 razy / godzinę może osiągnąć światowy poziom wiodący i może spełniać wymagania powyższych branż.



Specyfikacja:



Rodzaj DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Władza AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Moment wyjściowy 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm
Czas akcji 20S 30S 30S 30S 45S 30S 48S 75S
Kąt skrętu 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Moc silnika 10W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Prąd nominalny 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 10,75/0,96A 10,75/0,98A
Całkowita masa 20,5 kg 40,5 kg 9 kg 90,5 kg 10 kg 19 kg 190,5 kg 20 kg
Sygnał wejściowy 4-20mADC, 1-5VDC, 2-10VDC
Wydajność Singal 4-20mADC
Podstawowy błąd nie więcej niż ± 1%
Wzajemne błędy nie więcej niż 1%
Śmierć przestrzeni 00,5%-5,0% regulowane
Charakterystyka tłumienia 0 razy
Powtarzający się błąd aktuatora ≤ 1%
Odporność izolacyjna AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Klasa napięcia AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 360° pod każdym kątem
Interfejs elektryczny Dwa G1/2 Wate-proof Kable Connectors, jeden dla linii zasilania i jeden dla linii sygnału
Temperatura otoczenia -20°C~+55°C
Funkcja opcjonalna Ochrona przed nadmiernym momentem obrotowym/Ogrzewacz odwilżający/Pasywny przełącznik kontaktowy/Wskaźnik kopuły/Zagrywacz
Uwaga Wszelkie inne sygnały wejściowe lub wyjściowe wymagane, proszę określić w zamówieniu.
