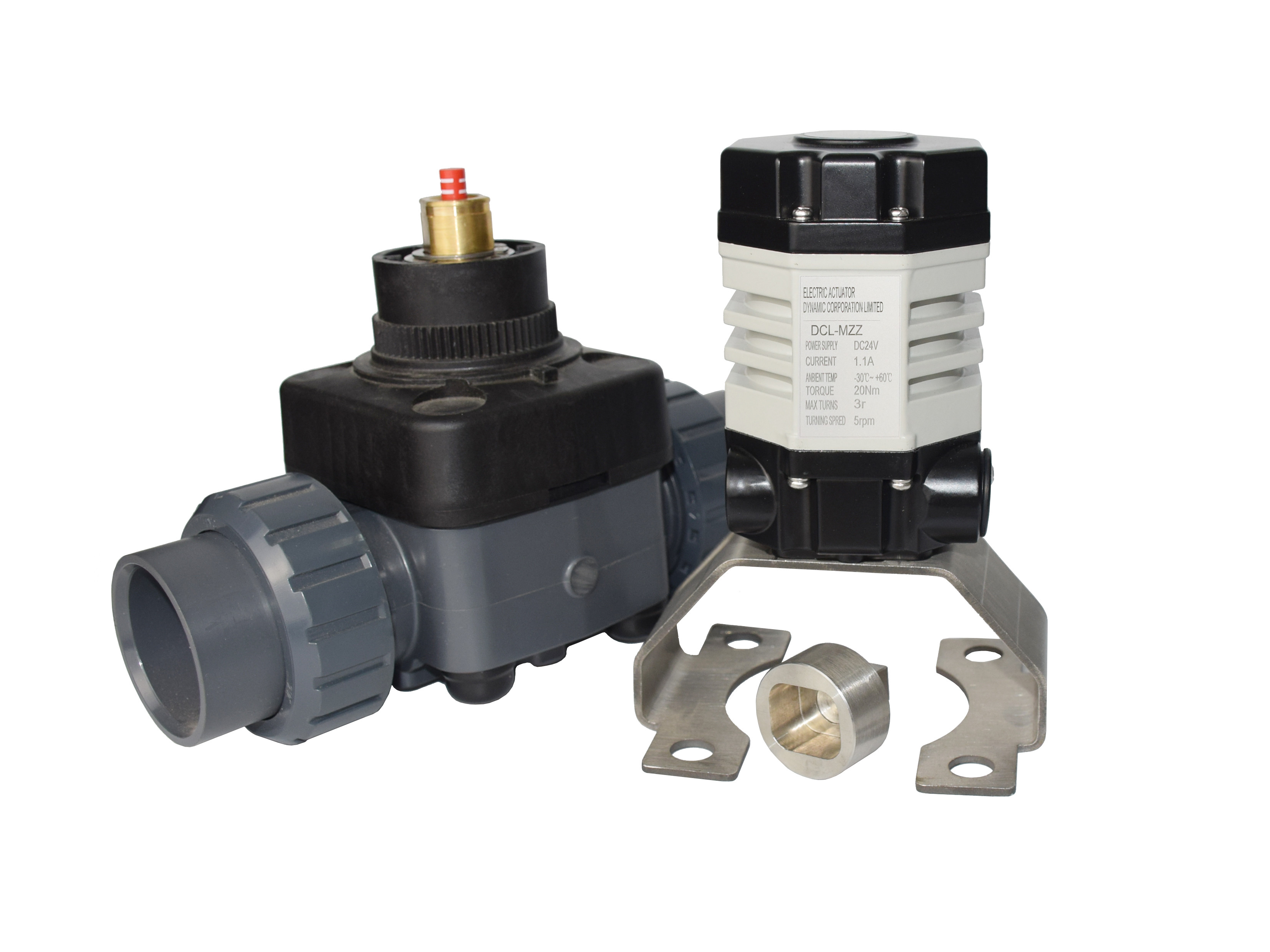

Subminiaturowy aktuator 5R/min 18Nm wieloobrotny

  • Subminiature 5R/min 18Nm Multi Turn Actuator
Place of Origin WUHAN,CHINA
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Model Number DCL-MZZ
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standard Torque 5Nm to 18Nm Standard Speed 5r/min
Turns 3r/5r/7r optional Total Weight 1.2KG
Power Supply 24VDC Motor Power 6W to 10W
Installation Angle 360° Ambient Temperature -25℃~+55℃ / -13°F~+131°F
Protection Grade IP67 NEMA4/4X
Podkreślić

Wykonawca wielobrotów 18Nm

,

Subminiaturowy układ napędowy wielokrotnego obrotu

,

Elektryczny napęd wieloobrotny 5 r/min
Zostaw wiadomość
opis produktu

3 skręty 24VDC 18Nm Multi Turn Actuator





Wymiary i parametry DCL-MZZ.pdf



Cechy

  • 1-7r regulowane na układ zaworu z dwustronną ochroną ograniczenia momentu obrotowego
  • Silnik bezszczotkowy prądu stałego z magnetem stałym z materiałów ziem rzadkich i ochroną przed przeciążeniem prądu
  • Moment zamknięcia zaworu i silnie uszczelniony w pozycji bliskiej moment od 5Nm do 18Nm regulowany
  • Wytrzymałe IP67 i typu 4X z obudową z stopów aluminium
  • Super mini wielkość mniejsza niż puszka z colą
  • Ręczne przełożenie z rączką Allen
  • Dwa światła LED do potwierdzenia pełnej pozycji otwartej i zamkniętej zaworu
  • Oznakowanie CE/deklarowanie RoHS 3.0



Opis



Podminiaturowe wielokrotne silniki elektryczne typu DCL-MZZ są stosowane do automatyzacji zaworu membranowego lub zaworu igłowego o rozmiarze mniejszym niż 2 1/2 ′′.Te zawory mają nie długi układ liniowy z zakrętami mniejszymi niż 7r. Aktor MZZ jest napędzany tylko przez 24VDC ze względu na silnik bez szczotki DC są używane, aby zaspokoić dużą prędkość obrotową i super moment w super małych rozmiarach.

W przypadku, gdy zawodnik napędza zawór z kierunku otwartego do zamkniętego, moment obrotowy staje się większy, dzięki czemu prąd silnika prądu stałego staje się wyższy,i wreszcie zatrzymuje silnik poprzez ochronę prądu. To się nazywa moment zamknięcia zaworu, który może zapewnić szczelne uszczelnienie zaworu. Kiedy siłownik napędza zawór z bliskiej do otwartej pozycji, siłownik zatrzymuje się przy ustawionych zakrętach.Podwójna ochrona przeciwprzystawieniu może być ustawiona w celu uniknięcia pęknięcia zaworu.





Specyfikacja:

Rodzaj DCL-MZZ
Władza DC24V
Moc silnika 20 W
Prąd nominalny 1.1A
Czas standardowy/wrotnik 18Nm
Opcjonalny czas/wrotny moment /
Kąt skrętu 3r
Całkowita masa 10,2 kg
Odporność izolacyjna 100MΩ/250VDC
Klasa napięcia 500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 360° pod każdym kątem
Interfejs elektryczny Kabel 7-rdzeniowy do podłączenia
Temperatura otoczenia -25°C~+55°C
Środki zabezpieczające 2A
