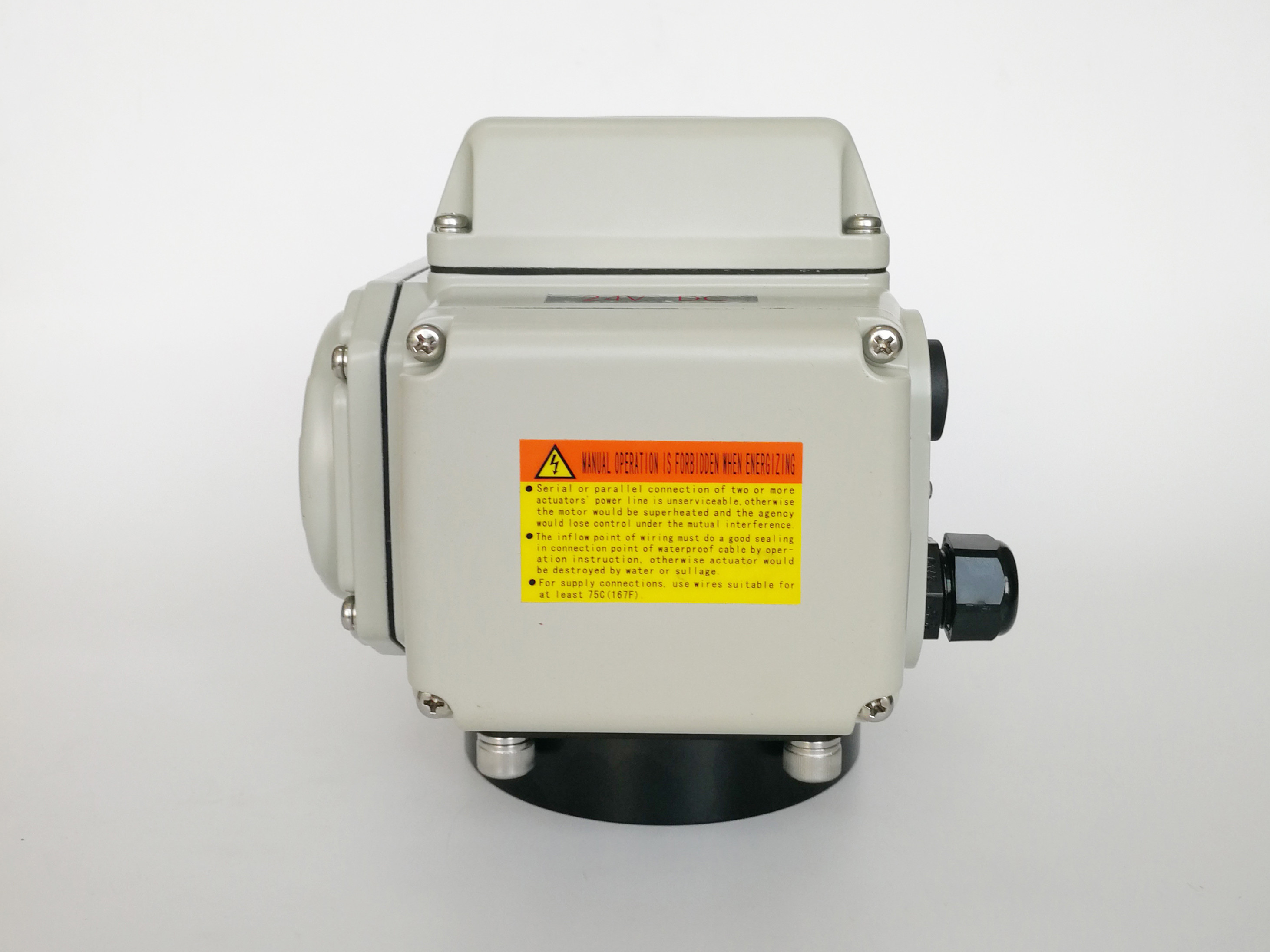

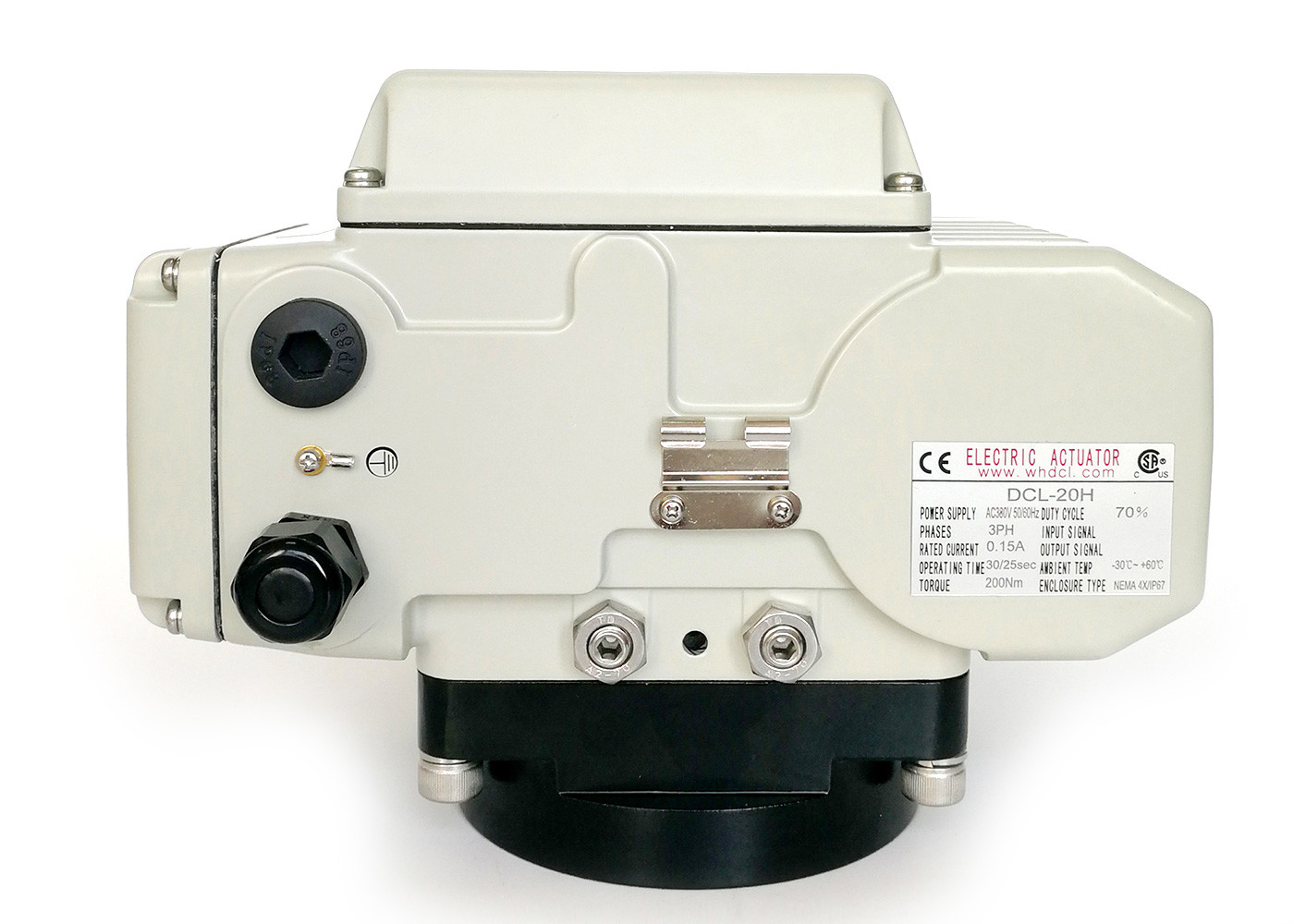

DCL Compact 1/4 Turn HVAC Butterfly Valve Actuator

  • DCL Compact 1/4 Turn HVAC Butterfly Valve Actuator
  • DCL Compact 1/4 Turn HVAC Butterfly Valve Actuator
Place of Origin WUHAN,CHINA
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Model Number DCL-05H/10H/20H/40H/60H/100H/160H/250H
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
name 3 phase actuator Installation Angle 360°
Total Weight 2.5KG to 20KG Power Supply 380VAC/400VAC/415VAC
operation 1/4 turn operation type Quarter Turn Actuator
Podkreślić

Wykonawca zaworu motylkowego HVAC

,

DCL Kompaktowy aktuator zaworów

,

Wykonawca zaworu IP67
Zostaw wiadomość
opis produktu

Układ napędowy trójfazowy zasilany trójfazowym przełącznikiem AC z pasywnym przełącznikiem kontaktowym dla pozycji zaworu



Opis

W wielu systemach automatyki budowlanej aktywatory elektryczne są szeroko stosowane do kontrolowania temperatury w pomieszczeniach,objętość powietrza klimatyzatora, przepływ wody, przepływ kondensatu i równowaga hydrauliczna itp.

Obwód sterowania typu DCL H i 3-fazowy silnik AC są specjalnie zaprojektowane dla siłownika, który może być zasilany 380VAC/440VAC, 50Hz/60Hz, powszechnie stosowany w przemyśle ciężkim, takim jak elektrownie i zakłady hutnicze.Podobny do jednofazowego siłownika, przy odbiorze sygnału napięcia ciągłego silnik uruchamia się i za pośrednictwem wytrzymałego, całkowicie metalowego napędu obrotuje napęd wyjściowy o 90°.Silnik jest automatycznie zatrzymany przez wewnętrzne obudowy uderzające przełączniki graniczne i wyjście pełny otwarty sygnał kontaktowy suchyPo otrzymaniu sygnału ciągłego odwracania silnik obraca się w przeciwnym kierunku, odwracając pozycję napędu wyjściowego.Aktuator jest łatwy do zainstalowania przy użyciu standardowego ISO5211 montażu wielopłaszczyzowego i podwójnego napędu kwadratowego.





Specyfikacja:


Rodzaj siłownika /Flutterfly Valve.≤PN1,0MPa) Wyniki badań Wyniki badań
DCL-02 ≤ DN40 ≤ DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN 250 DN 150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-160 DN350~400 DN 250 DN900
DCL-250 DN450~600 DN300~350 DN1000~1200
Rodzaj siłownika Czas standardowy/wrotnik Opcjonalny czas/wrotny moment kąt obrotu ((Max.range) Całkowita masa Zasilanie Wybrany obwód sterujący
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° regulowalne 10,2 kg Wymagania w zakresie bezpieczeństwa Rodzaje A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360°Sterowalne 2.5kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360°Sterowalne 4.5kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° regulowalne 9 kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5kg
DCL-60 45S/600Nm   10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° regulowalne 19 kg AV110V/AC220V/AC380V Rodzaje A/B/C/D/E/F/H
DCL-160 48S/1600Nm   19.5kg
DCL-250 75S/2500Nm   20 kg
Parametry wydajności Wykaz typu regulacji ((typ E)
DCL-MZZ 18Nm   3r 10,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° regulowalne 4.5kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5kg



Cechy

  • 1/4 obrotu z samoblokowaniem
  • Typ modulacji dostępny z elektrycznym systemem pozycjonowania
  • Automatyczny zawór kulkowy i zawór motylny do regulacji lub odcięcia przepływu
  • Silnik izolacyjny klasy F
  • Silnik ciężki z ochroną przed obciążeniem termicznym/stopą obciążenia 80%
  • Ponad 10000 razy pełny cykl życia przy pełnym obciążeniu znamionowym
  • Odporność na wyjątkowo niskie i wysokie temperatury oraz wysoką wilgotność
  • Dwa pomocnicze przełączniki graniczne do potwierdzenia pozycji zaworu
  • Standardowy ręczny uchwyt
  • Przycisk awaryjnego wyłączenia zasilania lokalnego opcjonalny
  • Samozablokowanie wszystkich narzędzi metalowych za pomocą miękkiej nitryzacji, bez konieczności dodatkowego hamowania
  • Wykaz CSA/zgodność z UL/oznakowanie CE/przetestowanie RoHS 3.0
