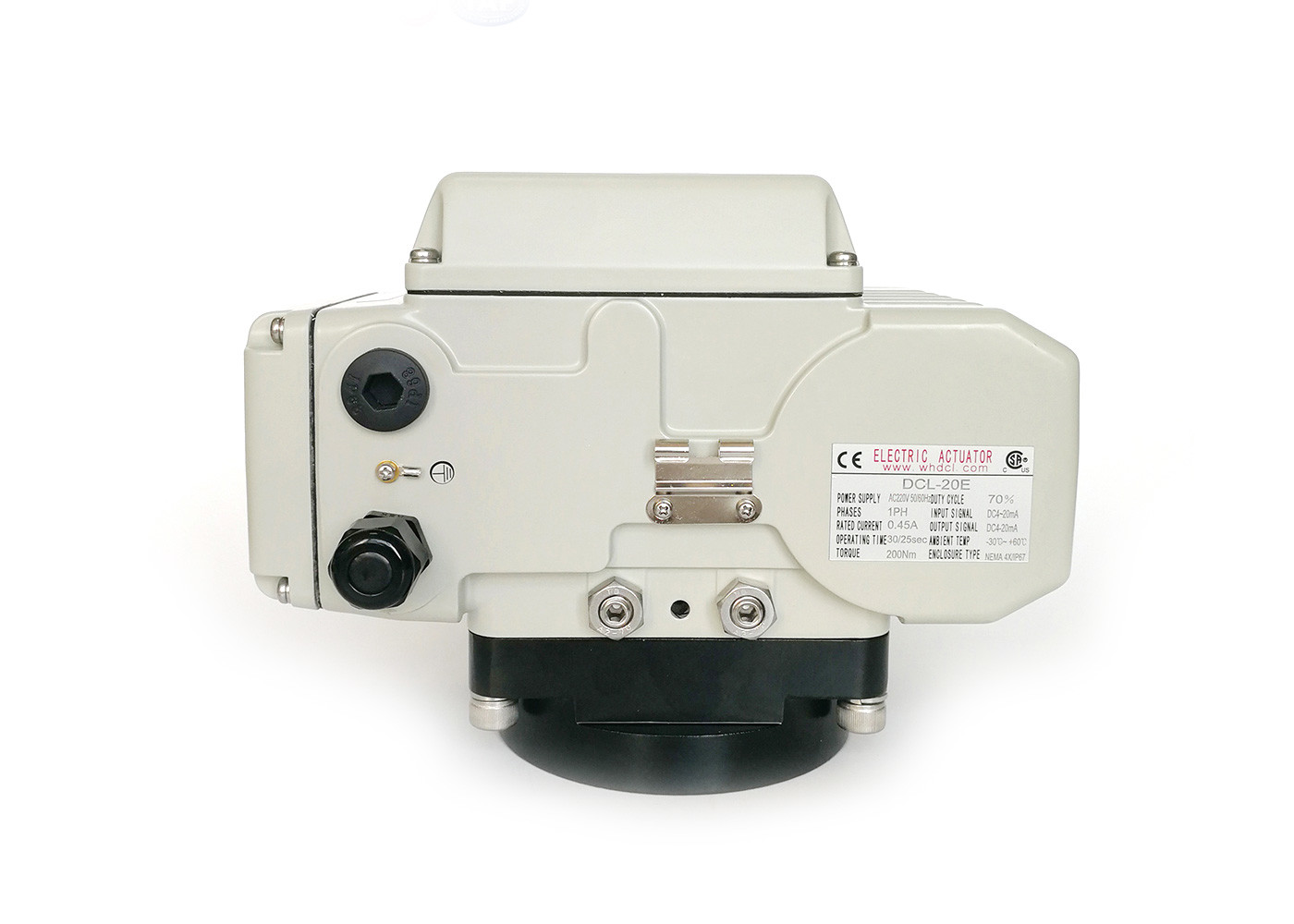

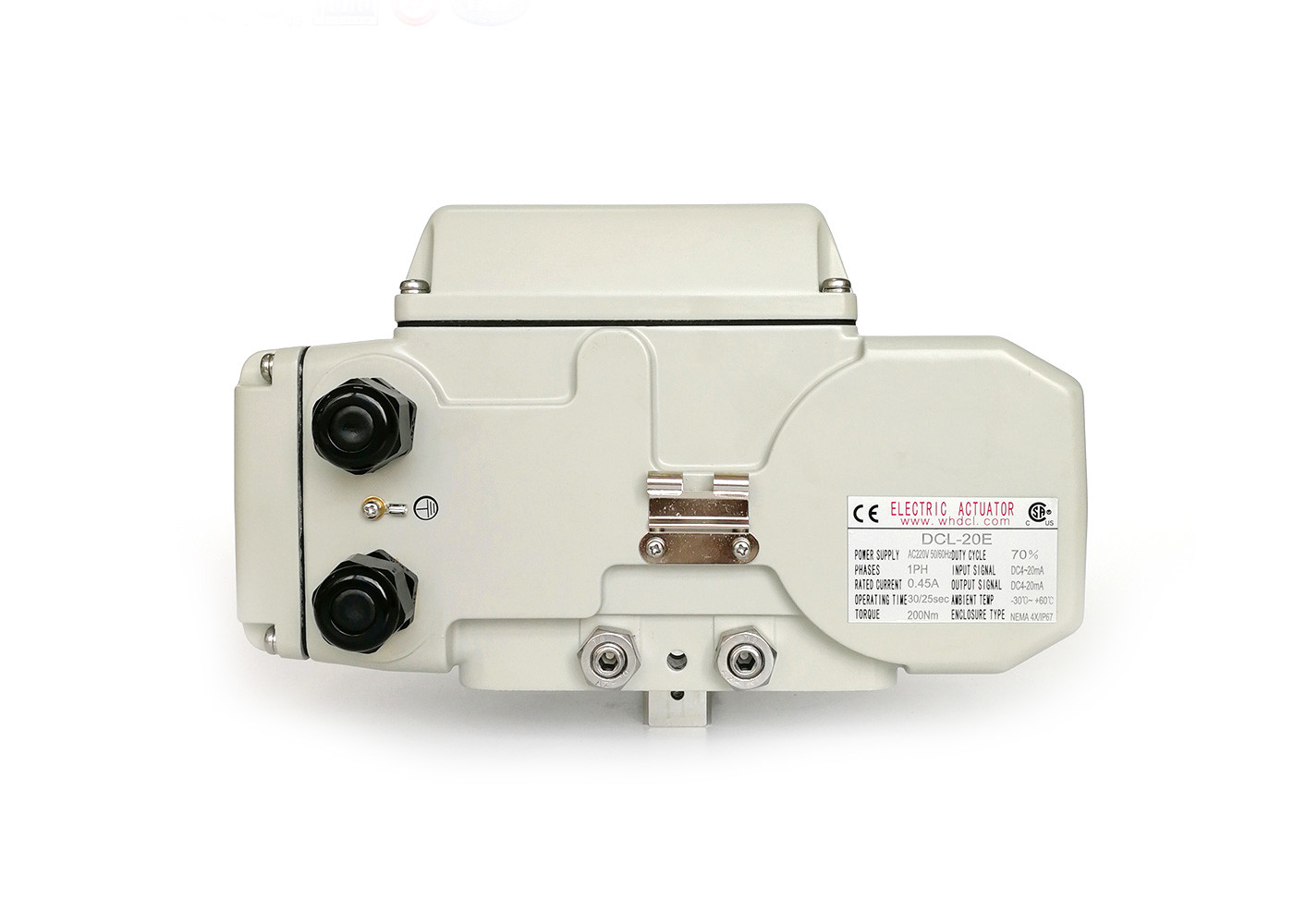

regulowany kompaktowy aktuator 200Nm 30S 40W
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Zasilacz | 24VAC/110VAV/220VAC/380VAC | Moc silnikowa | 6W do 140 W. |
|---|---|---|---|
| Standardowy moment obrotowy | Od 50 nm do 2500 nm/442 cali. LBS do 22125 cali. | Czas standardowy | Od 20 do 75s |
| Sygnał wejściowy | 4-20 MADC/1-5VDC/2-10VDC | Sygnał wyjściowy | 4-20 MADC |
| Ocena ochrony | IP67 NEMA4/4X | Waga całkowita | 1,2 kg do 20 kg |
| Temperatura otoczenia | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Kąt instalacji | 360 ° |
| Podkreślić | IP67 wodoodporny kompaktowy aktuator,Kompaktowy aktuator o mocy 40 W,Wykonujący zawór 200Nm |
||
opis produktu
Regulowany elektryczny kompaktowy siłownik z martwą strefą z podstawowym błędem ≤ 1%
Cechy
- Praca ćwierćobrotowa proporcjonalna do sygnału wejściowego
- Wysoka wydajność EMC z testami EFT, ESD i przepięciami wysokiego napięcia dla pakietu sterowania
- Wytrzymały silnik z zabezpieczeniem termicznym przed przeciążeniem
- Dostępny wskaźnik pozycji zaworu/wskaźnik płaski lub wskaźnik wypukły
- Sygnał wyjściowy 4-20mA dla pozycji zaworu
- Standardowy montaż zaworu wieloflanzowego ISO5211
- W pełni zalany wielofunkcyjny inteligentny pakiet sterowania odporny na wibracje i wilgoć
- Wiodąca na świecie zdolność antyinterferencyjna, dokładność i czułość sterowania
- Funkcja samokalibracji i samokontroli problemów
- Unikalna konstrukcja zintegrowanego silnika/pakietu sterowania/obudowy o bardzo małych rozmiarach
- Odporna na warunki atmosferyczne obudowa ze stopu aluminium z powłoką poliestrową wiązaną termicznie
- Odporność na korozję na poziomie C3 z 1000-godzinnym testem w komorze solnej
- Ręczne nadpisanie za pomocą klucza lub pokrętła
- Certyfikat CSA zgodnie ze standardem UL i CSA/oznakowany CE/zgodny z RoHS 3.0
Opis
Elektryczny siłownik modulacyjny DCL wykorzystuje w pełni zalany żywicą pakiet sterowania. W przypadku inwazyjnych siłowników elektrycznych, w pełni zalany pakiet sterowania jest bardziej niezawodny i bezpieczniejszy niż goła płytka sterowania. Bez w pełni zalanej obudowy, elektronika na płytce sterowania jest łatwo dotykana przez przypadkowe działanie podczas okablowania lub sprawdzania, co zwiększa wskaźnik awaryjności płytki sterowania i siłownika. Jeśli siłownik pracuje w środowisku o wysokiej wilgotności lub jest narażony na duże wstrząsy podczas transportu, opakowanie z żywicy jest niezbędne dla kontrolera.
Opakowanie może również pomóc w ekranowaniu niektórych zakłóceń elektromagnetycznych. Nasz pakiet sterowania może przejść test przepięciowy 2500V, test EFT 4000V, test ESD 4000V, aby zapewnić wiodącą na świecie wydajność EMC. Ponadto przeszedł również test 85/85, który działa nieprzerwanie w temperaturze 85℃ i wilgotności 85% przez ponad 600 godzin stabilnie.
Siłownik przeszedł rygorystyczny test EMC, w tym testy EFT, ESD i przepięciowe, i został certyfikowany przez CSA zgodnie ze standardem UL i CSA.
Specyfikacja
| Typ | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
| Zasilanie | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| Moment obrotowy | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| Czas działania | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| Kąt obrotu | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Moc silnika | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| Prąd znamionowy | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| Waga całkowita | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| Sygnał wejściowy | 4-20mADC,1-5VDC,2-10VDC | |||||||
| Sygnał wyjściowy | 4-20mADC | |||||||
| Błąd podstawowy | nie więcej niż ±1% | |||||||
| Błąd powtarzalności | nie więcej niż 1% | |||||||
| Martwa strefa | 0.5%-5.0% regulowana | |||||||
| Charakterystyka tłumienia | 0 razy | |||||||
| Błąd powtarzalności w siłowniku | ≤1% | |||||||
| Rezystancja izolacji | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| Klasa napięcia wytrzymywanego | AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta | |||||||
| Klasa ochrony | IP67 | |||||||
| Kąt instalacji | 360° pod dowolnym kątem | |||||||
| Interfejs elektryczny | Dwa wodoszczelne złącza kablowe G1/2, jedno dla przewodu zasilającego i jedno dla przewodu sygnałowego | |||||||
| Temperatura otoczenia | -20℃~+55℃ | |||||||
| Funkcja opcjonalna | Ochrona przed nadmiernym momentem obrotowym/Grzałka osuszająca/Przełącznik styku pasywnego/Wskaźnik kopułkowy/Uchwyt | |||||||
| Uwaga | Wszelkie inne wymagane sygnały wejściowe lub wyjściowe, prosimy określić w zamówieniu. | |||||||
