Samoblokujący się półobrot 7S/9Nm 6W Aktuator zaworu kulkowego

  • Self Locking Half Turn 7S/9Nm 6W Ball Valve Actuator
  • Self Locking Half Turn 7S/9Nm 6W Ball Valve Actuator
Place of Origin WUHAN,CHINA
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Model Number DCL-02B
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 4000PCS/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standard Time/Torque 15S/18Nm Optional Time/Torque 7S/9Nm 60S/18Nm
Total Weight 1.2KG Power Supply 24VAC/110VAV/220VAC
Motor Power 6W Ambient Temperature -25℃~+55℃ / -13°F~+131°F
Installation Angle 360° Protection Grade IP67 NEMA4/4X
Podkreślić

Wykonawca zaworu 9Nm

,

Wykonawca zaworu kulkowego o mocy 6 W
Zostaw wiadomość
opis produktu

Trzy różne pozycje 180° (połowa) obrotu kompaktowy siłownik / 4 zestawy przełączników granicznych



Cechy

  • Kąt obrotu mniejszy niż 360°, można ustawić pozycję środkową
  • Wielokrotne źródła zasilania opcjonalne, 24VDC, 24VAC, 110VAC, 220VAC
  • 3 zestawy z 6 przełącznikami granicznymi na 3 pozycje, odpowiednio otwarte, bliskie i środkowe
  • Całkowicie zamknięty asynchroniczny silnik wiewiórkowo-klatkowy/ciężkie urządzenia
  • Samozamykanie w dowolnej pozycji
  • Dwa pomocnicze przełączniki graniczne do potwierdzenia pozycji zaworu
  • Silnik bez wentylacji o dużym momentu obrotowym startowym i małej sile inercji
  • Przerwanie ręczne
  • Metalowe napędki worm zapobiegają jazdzie i polowaniu
  • Standardowa instalacja bezpośrednia ISO5211
  • CSA certyfikowany zgodnie z UL 429 i CSA C22.2, oznakowanie CE



Opis

DCL-02B może być używany do napędzania zaworu lub ramienia huśtawkowego o kącie pełnego zakresu nie większym niż 90 stopni.Dodaje się dwa dodatkowe pasywne kontakty pomocnicze przełączniki graniczne do potwierdzenia pozycji zaworuBardzo kompaktowy rozmiar z wyjątkową konstrukcją, napęd ostatniego etapu z napędem robaka, aby zapewnić samozablokowanie.

DCL zapewnia dostosowaną obsługę projektową dla niektórych specjalnych wymagań.Schemat okablowania może być zaprojektowany według wymagań klientaAktuator z pozycją środkową jest powszechnie stosowany w zastosowaniach, które wymagają wstępnie ustawionej pozycji sterowania pośredniej, takiej jak zawór kuli typu T.



Specyfikacja



Parametry wydajności
Rodzaj DCL-02 DCL-MZZ(Wielokrotne zakręty)
Władza DC24V AC24V AC110V AC220V DC24V
Moc silnika 8W 6W 6W 6W 20 W
Prąd nominalny 0.7A 1.3A 0.3A 0.15A 1.1A
Czas standardowy/wrotnik 15S/18Nm 18Nm
Opcjonalny czas/wrotny moment 7S/9Nm 60S/18Nm 　
Kąt lub zakręty skrętu 0/900 3 r/min
Dostępny obwód sterujący Typ G Rodzaj A,B Rodzaj A,B,E, 　
Całkowita masa 10,2 kg
Odporność izolacyjna 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Klasa napięcia 500VAC 1 minuta 1500VAC 1 minuta 500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 3600pod każdym kątem
Interfejs elektryczny Kabel 7-rdzeniowy do podłączenia
Temperatura otoczenia -25/+55°C
Środki zabezpieczające 2A 3A 1A 1A 2A

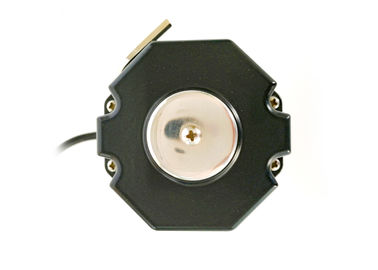

Samoblokujący się półobrot 7S/9Nm 6W Aktuator zaworu kulkowego 0

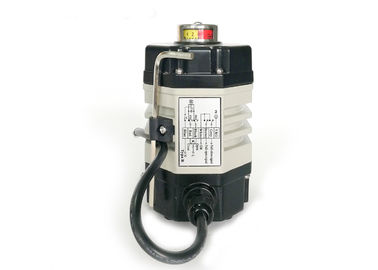

Samoblokujący się półobrot 7S/9Nm 6W Aktuator zaworu kulkowego 1
