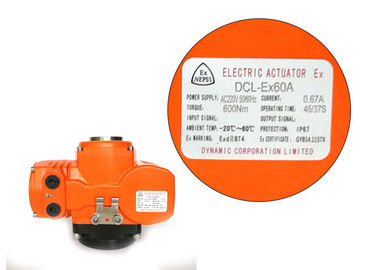

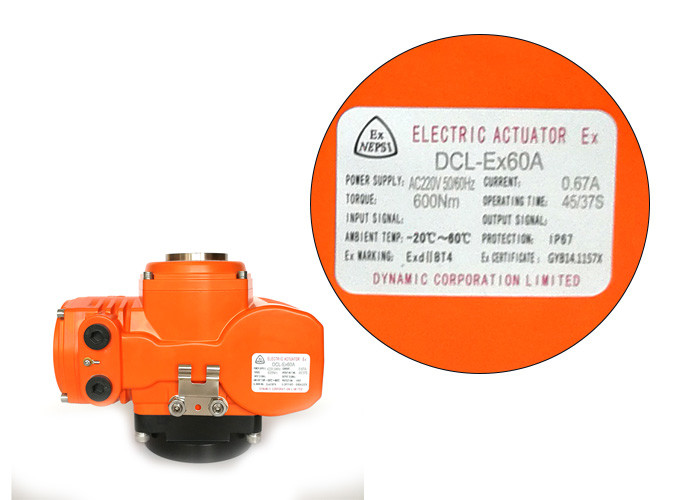

AC220V 0,67A ExdIIB T4 Wykonujący zawór przeciwwybuchowy
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Standard Torque | 100Nm to 600Nm | Standard Time | 30s to 45s |
|---|---|---|---|
| Total Weight | 5kg to 10kg | Power Supply | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Motor Power | 15W to 90W | Ambient Temperature | -25℃~+55℃ / -13°F~+131°F |
| Installation Angle | 360° | Protection Grade | IP68 NEMA4X/7 |
| Podkreślić | ExdIIB T4 wybuchoodporny czynnik zaworu,AC220V Aktuator zaworu |
||
opis produktu

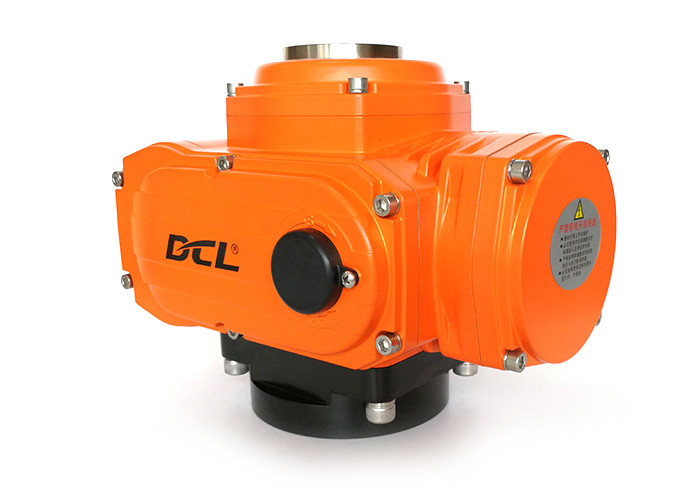

Kompaktowy elektryczny napęd przeciwwybuchowy z klasą ExdⅡC T4 dla Strefy 1 / Działu 1
Cechy
- Praca obrotowa o ćwierć obrotu z mechanicznymi ograniczeniami
- Powierzchnie połączeń typu cylinder stop każdej pokrywy obudowy, szczelina i długość ognioodporna zgodna ze standardem UL i CSA
- Stopień przeciwwybuchowy ExdIICT4 dla systemu strefowego i Grupy C, D T4 dla systemu Działu
- Wytrzymała obudowa ze stopu aluminium IP68/NEMA 4X z powłoką proszkową
- Wysokiej jakości szklana soczewka 10 mm do wskaźnika położenia zaworu, zachowuje dużą twardość zarówno w niskiej temperaturze (-22F), jak i w wysokiej temperaturze (140F).
- Obudowa ze stopu aluminium odlewanego ciśnieniowo, aby zapewnić odporność napędu na wysokie ciśnienie wybuchu (＞2,2 MPa).
- Silnik bez wentylacji z obróbką ognioodporną.
- Silnik o dużej wytrzymałości z zabezpieczeniem termicznym przed przeciążeniem
- Współczynnik obciążenia wynosi 70%, praca krótkotrwała S2 z ciągłą pracą krótszą niż 15 minut i praca przerywana S4 z 1200 razy/godzinę.
- Montaż wieloflanschowy ISO5211.
- Dostępna ochrona przed nadmiernym momentem obrotowym
- Opcjonalny grzejnik antykondensacyjny
- Ręczne sterowanie awaryjne za pomocą klucza imbusowego lub pokrętła
- Certyfikat CSA w trakcie realizacji zgodnie ze standardem UL/oznakowanie ATEX
Opis
Napęd może być używany w ponad 90% środowisk wybuchowych gazów, z wyjątkiem kopalń. Silniki i elektronika są poddane obróbce ognioodpornej. Precyzja obróbki powierzchni połączeń jest ściśle kontrolowana i sprawdzana od dostawcy, aby zapewnić, że szczelina ognioodporna jest wystarczająco mała, aby zablokować iskrę wewnątrz napędu. Obudowa aluminiowa jest odlewana ciśnieniowo z większym tonażem niż w przypadku typowych serii napędów elektrycznych, aby była bardziej gęsta i mogła wytrzymać znacznie większe ciśnienie wybuchu.
Wszystkie powierzchnie połączeń między obudowami są zaprojektowane zgodnie ze standardem ATEX i UL oraz precyzyjnie obrabiane i testowane przed montażem, aby zapewnić stopień przeciwwybuchowy. Napęd jest łatwy w instalacji dzięki standardowemu montażowi wieloflanschowemu ISO5211 i podwójnemu napędowi kwadratowemu.

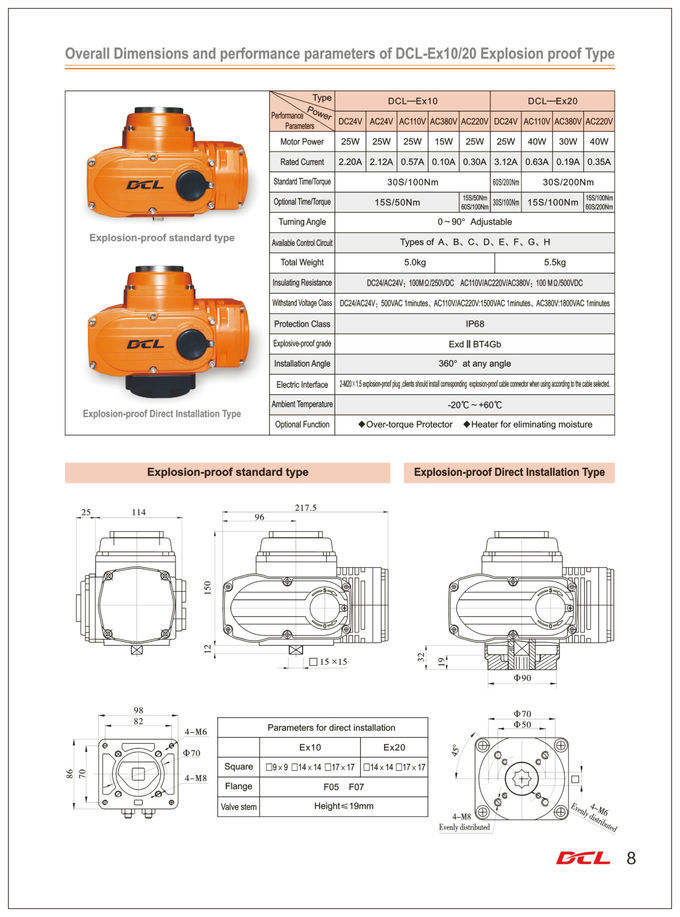

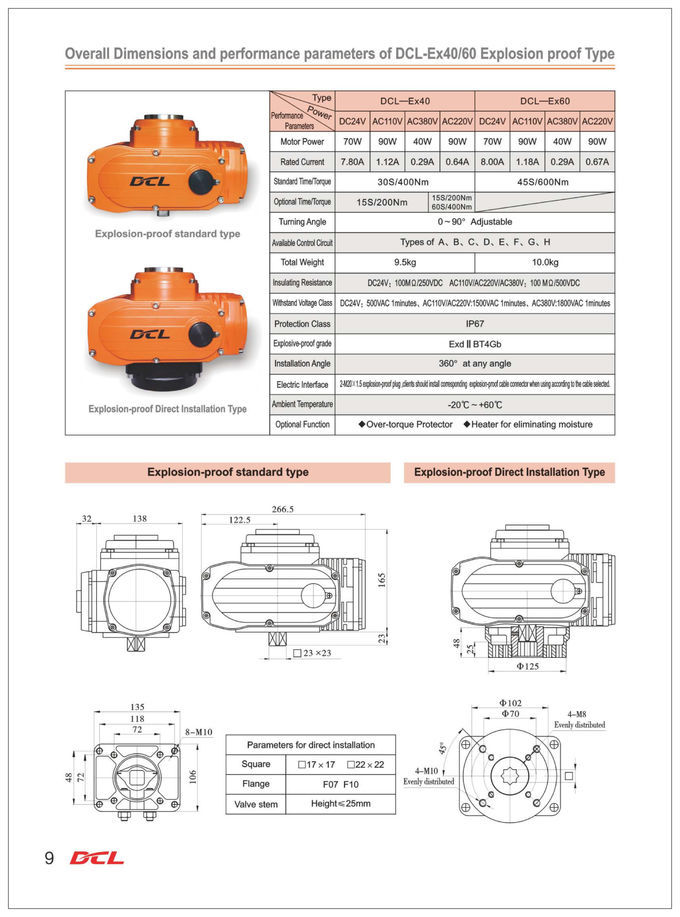

Specyfikacja
| Typ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
| Zasilanie | AC110V/AC220V | ||||
| Moment obrotowy | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| Czas działania | 20S | 30S | 30S | 30S | 45S |
| Kąt obrotu | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Moc silnika | 10W | 25W | 40W | 90W | 90W |
| Prąd znamionowy | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Całkowita waga | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| Sygnał wejściowy | 4-20mADC,1-5VDC,2-10VDC | ||||
| Sygnał wyjściowy | 4-20mADC | ||||
| Błąd podstawowy | nie więcej niż ±1% | ||||
| Błąd powtarzalności | nie więcej niż 1% | ||||
| Martwa strefa | 0.5%-5.0% regulowana | ||||
| Charakterystyka tłumienia | 0 razy | ||||
| Błąd powtarzalności w napędzie | ≤1% | ||||
| Rezystancja izolacji | 100MΩ/500VDC | ||||
| Klasa napięcia wytrzymywanego | 1500VAC 1 minuta | ||||
| Klasa ochrony | IP67 | ||||
| Stopień przeciwwybuchowy | Exd II BT4Gb | ||||
| Kąt instalacji | 360° pod dowolnym kątem | ||||
| Interfejs elektryczny | 2-M20*1.5 przeciwwybuchowa wtyczka, klienci powinni zainstalować odpowiednie przeciwwybuchowe złącze kablowe podczas użytkowania zgodnie z wybranym kablem. | ||||
| Temperatura otoczenia | -20℃~+60℃ | ||||
| Funkcja opcjonalna | Ochrona przed nadmiernym momentem obrotowym/Grzejnik osuszający/Przełącznik styku pasywnego | ||||
| Uwaga | Wszelkie inne wymagane sygnały wejściowe lub wyjściowe, prosimy określić w zamówieniu. | ||||
