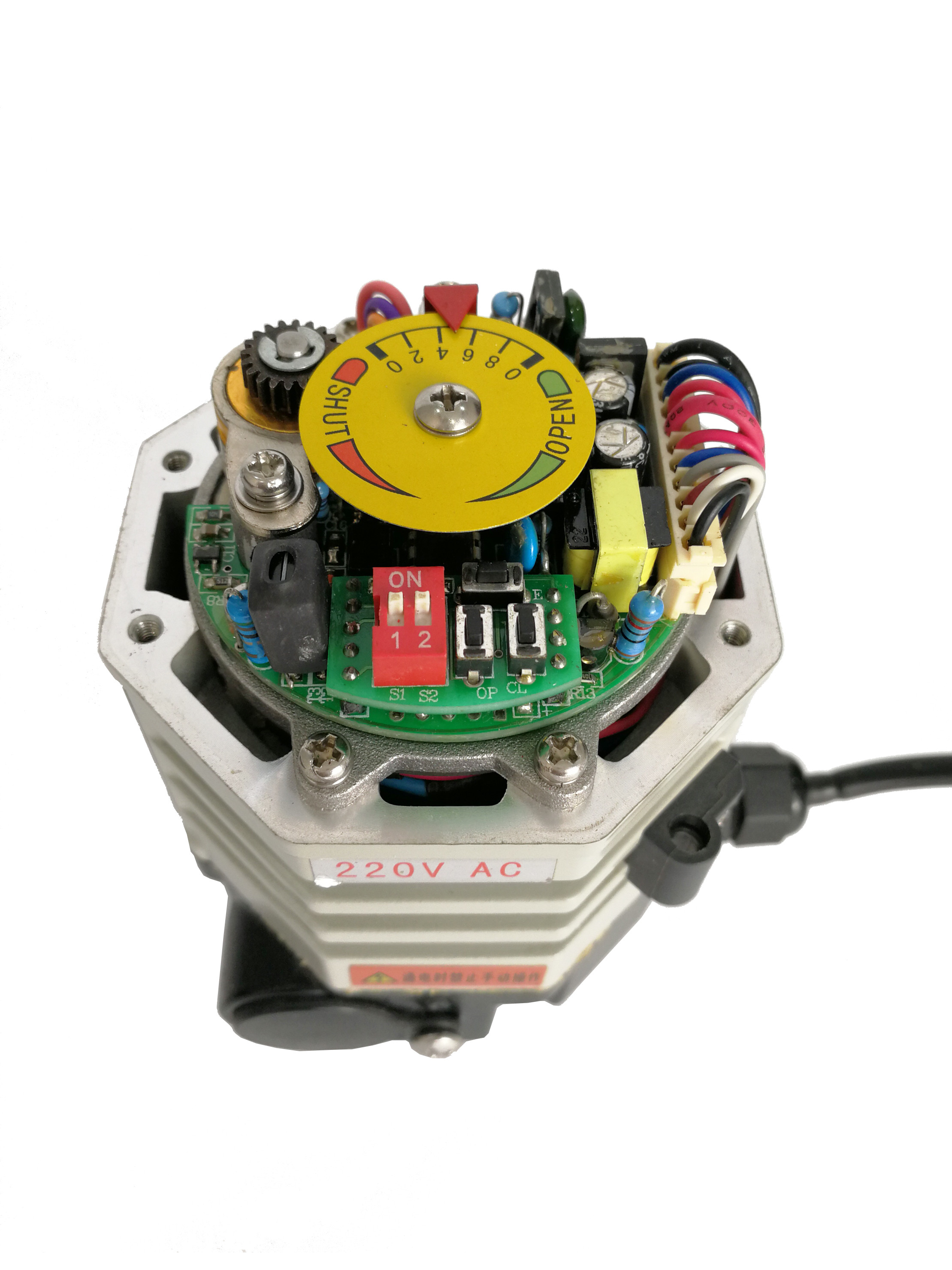

Silnik bez szczotki DC 24V Multi Turn Compact Actuator

  • Brushless Motor DC 24V Multi Turn Compact Actuator
  • Brushless Motor DC 24V Multi Turn Compact Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu Dcl-mzz
Minimalne zamówienie 1pc
Szczegóły pakowania KARTON/PALETA
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 5000pcs/miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standardowy moment obrotowy Od 5 nm do 18 nm Standardowa prędkość 5r/min
Całkowita waga 1,2 kg Zasilacz 24vdc
Moc silnikowa 6W do 10 W. Kąt instalacji 360 °
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Ocena ochrony IP67 NEMA4/4X
Podkreślić

Kompaktowy aktuator wieloobrotny 24V

,

Kompaktowy aktuator DCL
Zostaw wiadomość
opis produktu

Kompaktowy siłownik wieloobrotowy DC z silnikiem bezszczotkowym



DCL-MZZ wymiary i parametry.pdf



Cechy

  • Obroty i moment obrotowy można ustawić tak, aby pasowały do ​​różnych rozmiarów zaworów membranowych
  • Regulacja 1-7r na skok zaworu z dwustronną ochroną przed ograniczeniem momentu obrotowego
  • Wytrzymały bezszczotkowy silnik prądu stałego zapewnia duży moment obrotowy i dużą prędkość przy małej sile bezwładności
  • Obudowa ze stopu aluminium odlewanego ciśnieniowo z zewnętrzną powłoką proszkową
  • Moment obrotowy zamyka zawór i jest wysoce uszczelniony w pozycji zamkniętej, regulowany moment obrotowy od 5 Nm do 18 Nm
  • Wytrzymała obudowa IP67 i typ 4X ze stopu aluminium
  • Super mini objętość, mniejszy rozmiar niż puszka coli
  • Inteligentna mini płytka sterująca wewnątrz, zapewniająca ochronę nadprądową
  • Ręczne sterowanie z uchwytem imbusowym
  • Dwukierunkowa ochrona przed nadmiernym momentem obrotowym
  • Dwie diody LED potwierdzające pełne otwieranie i zamykanie zaworu
  • Oznaczenie CE/deklaracja RoHS 3.0

Specyfikacja

Typ DCL-MZZ
Zasilanie DC24V
Moc silnika 20W
Prąd znamionowy 1.1A
Standardowy czas/moment obrotowy 18Nm
Opcjonalny czas/moment obrotowy ╲
Kąt obrotu 3r
Całkowita waga 1.2Kg
Rezystancja izolacji 100MΩ/250VDC
Klasa napięcia wytrzymywanego 500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 360° pod dowolnym kątem
Interfejs elektryczny 7-żyłowy kabel do połączenia
Temperatura otoczenia -25℃~+55℃





Opis

Subminiaturowe siłowniki elektryczne wieloobrotowe DCL-MZZ służą do automatyzacji zaworów membranowych lub iglicowych o rozmiarze mniejszym niż 2 1/2”. Zawory te mają krótki skok liniowy z obrotami mniejszymi niż 7r. Siłownik MZZ jest zasilany tylko napięciem 24VDC ze względu na zastosowanie bezszczotkowego silnika prądu stałego, aby sprostać dużej prędkości obrotowej i super momentowi obrotowemu w bardzo małym rozmiarze.

Siłownik może być sterowany w trybie ciągłym i trybie impulsowym. Kiedy siłownik napędza zawór z kierunku otwarcia do zamknięcia, moment obrotowy staje się większy, aby prąd silnika prądu stałego wzrósł i ostatecznie zatrzymuje silnik za pomocą ochrony przed przeciążeniem prądowym. Nazywa się to zamykaniem zaworu momentem obrotowym, co może zapewnić szczelne uszczelnienie zaworu. Kiedy siłownik napędza zawór z pozycji zamkniętej do otwartej, siłownik zatrzymuje się na ustawionych obrotach. Dwustronną ochronę przed przeciążeniem można ustawić, aby uniknąć uszkodzenia zaworu.
