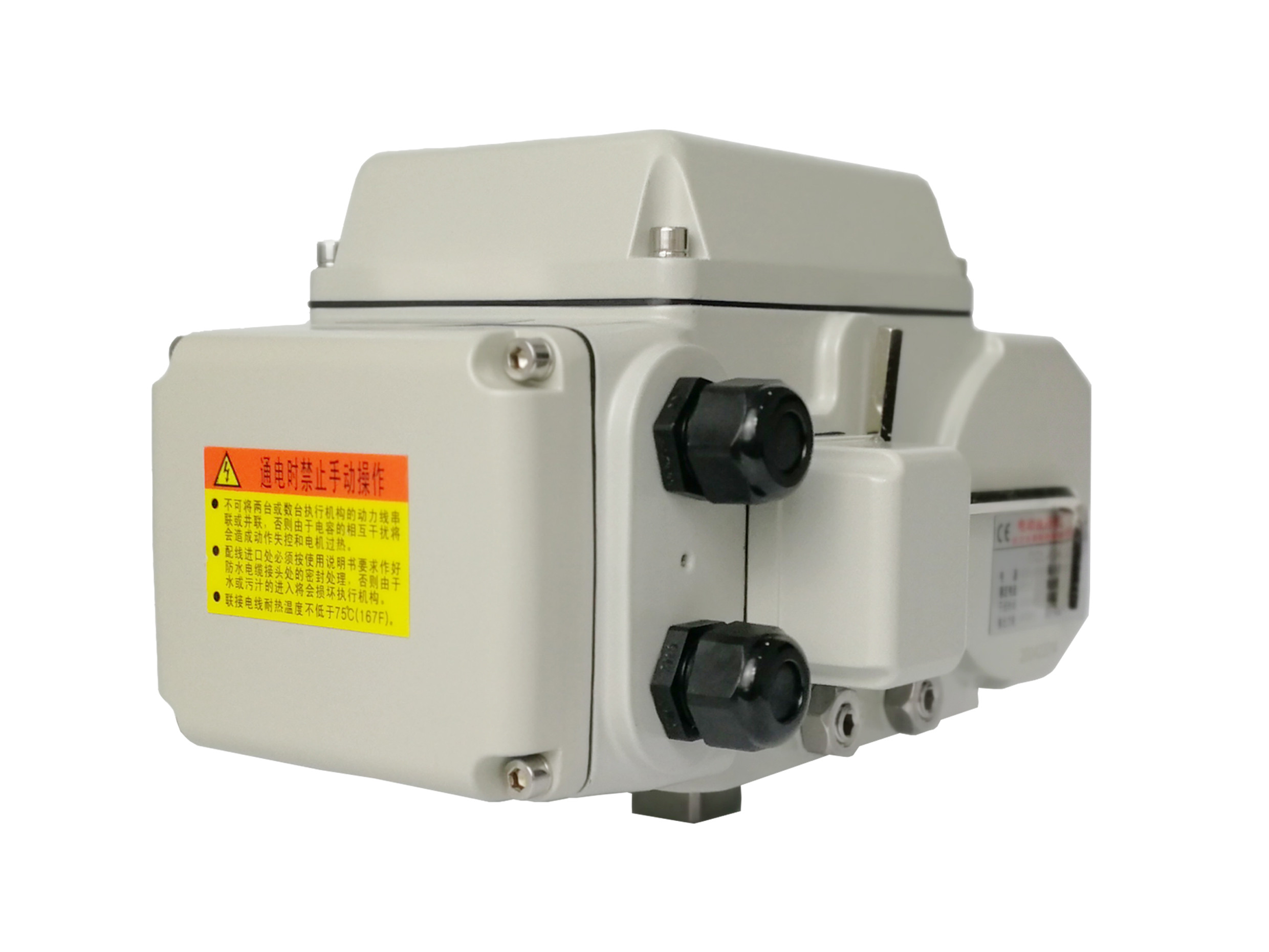

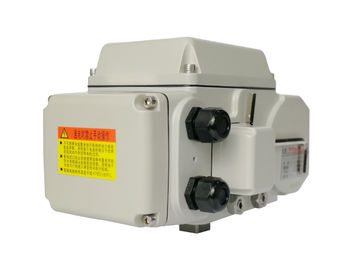

Modulujący elektryczny aktuator 30S 200Nm z ćwierćobrotem
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Zasilacz | 24VAC/110VAV/220VAC/380VAC | Moc silnikowa | 6W do 140 W. |
|---|---|---|---|
| Standardowy moment obrotowy | 50 nm do 2500 nm | Czas standardowy | Od 20 do 75s |
| Sygnał wejściowy | 4-20 MADC/1-5VDC/2-10VDC | Sygnał wyjściowy | 4-20 MADC |
| Ocena ochrony | IP67 NEMA4/4X | Waga całkowita | 1,2 kg do 20 kg |
| Temperatura otoczenia | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Kąt instalacji | 360 ° |
| Podkreślić | Inteligentny elektryczny aktuator IP67,Wykonujący elektryczny o średnicy ćwierć obrotu 200 Nm,40W aktywator zaworu |
||
opis produktu
Wysokiej wydajności inteligentny elektryczny siłownik EMC przyklejony EFT / ESD / badanie wpływu napięcia
Cechy
- Czwarty obrót proporcjonalny do sygnału sterowania wejściowego, ograniczenia mechaniczne
- Super mini inteligentny programowalny zestaw sterowania z lampami LED do samokontroli problemów
- Zestaw sterujący znajduje się w w tej samej jamie uruchomienia, nie ma potrzeby dodatkowego pudełka
- Serwer sterujący z pełnym potem do ochrony urządzeń elektronicznych przed wibracjami i wilgocią
- Światowa czołowa zdolność przeciwdziałania zakłóceniom, dokładność i czułość sterowania
- Komutacja sygnału wieloprzepustowego i samokalibrowanie
- Wysokiej wydajności EMC z EFT, ESD i napięciem wysokim badanymi dla zestawu sterującego
- Odporność na korozję na poziomie C3 przy 1000-godzinnym badaniu na rozpylanie soli
- Silnik ciężki z ochroną przed przeciążeniem termicznym
- Wizualny wskaźnik pozycji zaworu
- Standardowe ISO5211 montaż zaworu wielowianowego
- CSA certyfikowany zgodny z normą UL i CSA/ oznakowany CE
Specyfikacja
| Rodzaj | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-160E | DCL-250E |
| Władza | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| Moment wyjściowy | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 1600Nm | 2500Nm |
| Czas akcji | 20S | 30S | 30S | 30S | 45S | 30S | 48S | 75S |
| Kąt skrętu | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Moc silnika | 10W | 25 W | 40 W | 90 W | 90 W | 120 W | 140 W | 140 W |
| Prąd nominalny | 1.50/0.24/0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 10,75/0,96A | 10,75/0,98A |
| Całkowita masa | 20,5 kg | 40,5 kg | 9 kg | 90,5 kg | 10 kg | 19 kg | 190,5 kg | 20 kg |
| Sygnał wejściowy | 4-20mADC, 1-5VDC, 2-10VDC | |||||||
| Wydajność Singal | 4-20mADC | |||||||
| Podstawowy błąd | nie więcej niż ± 1% | |||||||
| Wzajemne błędy | nie więcej niż 1% | |||||||
| Śmierć przestrzeni | 00,5%-5,0% regulowane | |||||||
| Charakterystyka tłumienia | 0 razy | |||||||
| Powtarzający się błąd aktuatora | ≤ 1% | |||||||
| Odporność izolacyjna | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| Klasa napięcia | AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta | |||||||
| Klasa ochrony | IP67 | |||||||
| Kąt instalacji | 360° pod każdym kątem | |||||||
| Interfejs elektryczny | Dwa G1/2 Wate-proof Kable Connectors, jeden dla linii zasilania i jeden dla linii sygnału | |||||||
| Temperatura otoczenia | -20°C~+55°C | |||||||
| Funkcja opcjonalna | Ochrona przed nadmiernym momentem obrotowym/Ogrzewacz odwilżający/Pasywny przełącznik kontaktowy/Wskaźnik kopuły/Zagrywacz | |||||||
| Uwaga | Wszelkie inne sygnały wejściowe lub wyjściowe wymagane, proszę określić w zamówieniu. | |||||||
Opis
W przeciwieństwie do innych typów napędów elektrycznych, które dodają dodatkową kałużkę do ustawienia sterownika do pozycjonowania elektrycznego,co sprawia, że wygląd napędu staje się dziwny i nie jest kompaktowy, uruchamiacz DCL zaprojektował bardzo mały wielofunkcyjny zestaw sterowania o podobnej wielkości jak blok końcowy typu włączony-wyłączony, dzięki czemu można go umieścić na kable, aby zastąpić blok końcowy.
Mniejsza martwa przestrzeń oznacza większą wrażliwość.Ale bardziej wrażliwe nie zawsze oznacza lepsze.W rzeczywistości, jeśli sygnał wejściowy jest podatny na zakłócenia zewnętrzne, większa martwa przestrzeń może uniknąć częstych błędów uruchamiania siłownika i wydłużyć jego cykl życia i stabilność.jeżeli sygnał wejściowy jest czysty i wymagana jest również kontrola dokładności, to mniejsza martwa przestrzeń jest lepsza.
Innym czynnikiem wpływającym na dokładność pozycjonowania zaworów jest przepaść między zębami, zwłaszcza dokładność obróbki zębów robaka.Nasze SQE wykorzystuje profesjonalne urządzenia testowe do wykrywania i zapewnienia jakości każdego sprzętu od dostawcyPonadto, wiele specjalnych projektów i kontroli procesu montażu są nalegać, aby zapewnić brak oscylacji biegów i niski hałas przy różnych obciążeniach.DCL ustanowiło punkt odniesienia w chińskim przemysłu kompaktowych napędów elektrycznych.
Aktuator został rygorystycznie przetestowany przez CSA zgodnie ze standardami UL i CSA.System EPS jest samokalibrowany, który praktycznie eliminuje "polowanie" i zapewnia sygnał monitorowania pozycji wyjściowej jako standardowy.
