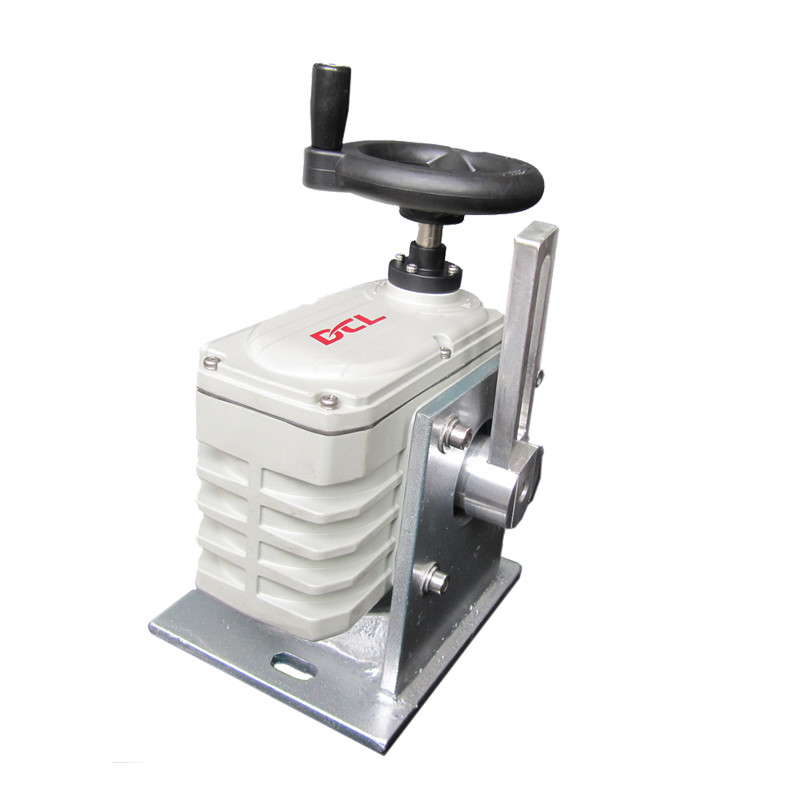

Odporny na korozję 75S 22125in. Po kilku obrotach elektryczny aktuator

  • Corrosion Resistant 75S 22125in.Lbs Quarter Turn Electric Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu Model dcl e
Minimalne zamówienie 1pc
Szczegóły pakowania KARTON/PALETA
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 2000 sztuk / miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Input Signal 4-20mADC/1-5VDC/2-10VDC Output Signal 4-20mADC
Standard Torque 50Nm to 2500Nm/442in.lbs to 22125in.lbs Standard Time 20S to 75S
Power Supply 24VAC/110VAV/220VAC/380VAC Motor Power 6W to 140W
Protection Grade IP67 NEMA4/4X Total Weight 1.2KG to 20KG
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Installation Angle 360°
Podkreślić

Inteligentny elektryczny aktuator IP67

,

22125in.lbs.

,

75S Elektryczny aktuator
Zostaw wiadomość
opis produktu

Odporny na korozję elektryczny siłownik obrotowy z elektrycznym systemem pozycjonowania



Parametry DCL-05E~250E.pdf



Cechy

  • Unikalna, zintegrowana konstrukcja silnika/modułu sterowania/obudowy o bardzo małych rozmiarach i pięknym wyglądzie
  • 1000 godzin testu w komorze solnej i odporność na korozję na poziomie C3
  • Dostępny wskaźnik pozycji zaworu/wskaźnik płaski lub wypukły
  • Obrotowy z sygnałem sterującym proporcjonalnym do sygnału wejściowego, ograniczniki mechaniczne
  • Zabezpieczenie przed przeciążeniem za pomocą funkcji testu momentu obrotowego inteligentnego, całkowicie zalewanego kontrolera
  • Silnik o dużej wytrzymałości z zabezpieczeniem termicznym przed przeciążeniem
  • Przekładnie metalowe z samohamowną przekładnią ślimakową
  • Automatyczna kalibracja ze standardowym, ciągłym sygnałem monitorowania pozycji wyjściowej
  • Przełączanie wielu sygnałów wejściowych w jednym inteligentnym module sterowania
  • Kontroler w pełni zalany żywicą, odporny na wibracje i wilgoć
  • Standardowe mocowanie zaworu wieloflanzowego ISO5211
  • Ręczne sterowanie z kluczem lub pokrętłem
  • Certyfikat CSA/zgodność z UL/oznakowanie CE/test RoHS 3.0



Opis

Elektryczny siłownik modulacyjny DCL jest sterowany przez inteligentny, kompaktowy kontroler, który może wybierać dwa rodzaje sygnałów wejściowych dla różnych zastosowań. Zazwyczaj, 4-20mA i 2-10V opcjonalnie, specjalnie, 4-20mA i 1-5V opcjonalnie.

W niektórych branżach istnieją dwa rodzaje sygnałów wejściowych lub występują modernizacje systemu, inteligentny siłownik modulacyjny DCL może być wymieniony bez zmiany modułu sterowania.

Siłowniki są rygorystycznie testowane i certyfikowane przez CSA zgodnie ze standardami UL i CSA. Może wytrzymać 1200 startów na godzinę i ponad 200000 startów w całym cyklu życia przy znamionowym momencie obrotowym.





Specyfikacja



Typ DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Zasilanie AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Moment obrotowy 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Czas działania 20S 30S 30S 30S 45S 30S 90S 110S
Kąt obrotu 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Moc silnika 10W 25W 40W 90W 90W 120W 140W 140W
Prąd znamionowy 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Waga całkowita 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Sygnał wejściowy 4-20mADC,1-5VDC,2-10VDC
Sygnał wyjściowy 4-20mADC
Błąd podstawowy nie więcej niż ±1%
Błąd powtarzalności nie więcej niż 1%
Martwa strefa 0.5%-5.0% regulowana
Charakterystyka tłumienia 0 razy
Błąd powtarzalności w siłowniku ≤1%
Rezystancja izolacji AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Klasa napięcia wytrzymywanego AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 360° pod dowolnym kątem
Interfejs elektryczny Dwa wodoszczelne złącza kablowe G1/2, jedno dla przewodu zasilającego i jedno dla przewodu sygnałowego
Temperatura otoczenia -20℃~+55℃
Funkcja opcjonalna Ochrona przed nadmiernym momentem obrotowym/Grzałka osuszająca/Przełącznik styku biernego/Wskaźnik kopułkowy/Uchwyt
Uwaga Wszelkie inne wymagane sygnały wejściowe lub wyjściowe, prosimy określić w zamówieniu.
