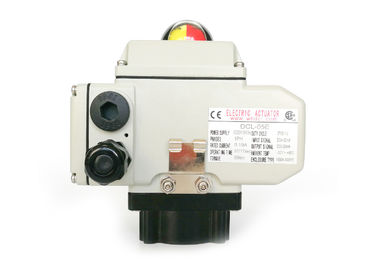

Wykonawca elektryczny z częstotliwością obrotu kwartalnego AC24V 10W, sterowany stosunkiem sygnałów zewnętrznych

  • External Signals Ratio Controlled AC24V 10W Quarter Turn Electric Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu Model dcl e
Minimalne zamówienie 1pc
Szczegóły pakowania KARTON/PALETA
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 5000pcs/miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Zasilacz 24VAC/110VAV/220VAC/380VAC Moc silnikowa 6W do 140 W.
Standardowy moment obrotowy 50 nm do 2500 nm Sygnał wyjściowy 4-20 MADC
Sygnał wejściowy 4-20 MADC/1-5VDC/2-10VDC Czas standardowy Od 20 do 75s
Ocena ochrony IP67 NEMA4/4X Waga całkowita 1,2 kg do 20 kg
Temperatura otoczenia -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Kąt instalacji 360 °
Podkreślić

Inteligentny napęd elektryczny DCL

,

10W elektryczny aktuator z ćwierćobrotem

,

Wykonawca zaworu AC24V
Zostaw wiadomość
opis produktu

Elektryczny siłownik obrotowy sterowany proporcjonalnie sygnałami zewnętrznymi z modułem sterowania





Cechy

  • Obrotowy o kąt 90 stopni ze sterowaniem proporcjonalnym do sygnału wejściowego, ograniczniki mechaniczne
  • W pełni zalany wielofunkcyjny inteligentny pakiet sterowania odporny na wibracje i wilgoć
  • Wiodąca na świecie zdolność antyinterferencyjna, dokładność i czułość sterowania
  • Funkcja samokalibracji i samokontroli problemów
  • Unikalna konstrukcja zintegrowana silnik/pakiet sterowania/obudowa o bardzo małych rozmiarach
  • Wysoka wydajność EMC z testami EFT, ESD i wysokiego napięcia dla pakietu sterowania
  • Wodoszczelna obudowa ze stopu aluminium IP67 i NEMA 4X z 100% testami podwodnymi
  • Odporność na korozję na poziomie C3 z 1000-godzinnym testem w komorze solnej
  • Silnik o dużej wytrzymałości z zabezpieczeniem termicznym przed przeciążeniem
  • Standardowe mocowanie zaworu wieloflanzowego ISO5211
  • Certyfikat CSA zgodny ze standardem UL i CSA / Oznaczenie CE



Specyfikacja

Typ DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Zasilanie AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Moment obrotowy 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Czas działania 20S 30S 30S 30S 45S 30S 90S 110S
Kąt obrotu 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Moc silnika 10W 25W 40W 90W 90W 120W 140W 140W
Prąd znamionowy 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Waga całkowita 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Sygnał wejściowy 4-20mADC,1-5VDC,2-10VDC
Sygnał wyjściowy 4-20mADC
Błąd podstawowy nie więcej niż ±1%
Błąd powtarzalności nie więcej niż 1%
Martwa strefa 0.5%-5.0% regulowana
Charakterystyka tłumienia 0 razy
Błąd powtarzalności w siłowniku ≤1%
Rezystancja izolacji AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Klasa wytrzymałości napięciowej AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 360° pod dowolnym kątem
Interfejs elektryczny Dwa wodoszczelne złącza kablowe G1/2, jedno dla przewodu zasilającego i jedno dla przewodu sygnałowego
Temperatura otoczenia -20℃~+55℃
Funkcja opcjonalna Ochrona przed nadmiernym momentem obrotowym / Grzałka osuszająca / Przełącznik styku pasywnego / Wskaźnik kopułkowy / Uchwyt
Uwaga Wszelkie inne wymagane sygnały wejściowe lub wyjściowe, prosimy określić w zamówieniu.



Opis

Martwa strefa inteligentnego siłownika elektrycznego DCL jest regulowana. Martwa strefa określa czułość siłownika na sygnał wejściowy. Mniejsza martwa strefa oznacza większą czułość. Ale większa czułość nie zawsze oznacza lepszą. W rzeczywistości, jeśli sygnał wejściowy jest podatny na zakłócenia zewnętrzne, większa martwa strefa może uniknąć częstych błędnych uruchomień siłownika i wydłużyć jego cykl życia i stabilność. Z drugiej strony, jeśli sygnał wejściowy jest czysty i wymagana jest również dokładna kontrola, wówczas mniejsza martwa strefa jest lepsza.

Kolejnym czynnikiem wpływającym na dokładność pozycjonowania zaworu jest luz między zębatkami, zwłaszcza dokładność obróbki przekładni ślimakowych. Nasz SQE wykorzystuje profesjonalny sprzęt testujący do wykrywania i zapewnienia jakości każdej przekładni od dostawcy. Ponadto, wiele specjalnych konstrukcji i kontroli procesu montażu jest stosowanych w celu zapewnienia braku oscylacji przekładni i niskiego poziomu hałasu przy różnych obciążeniach. DCL wyznacza punkt odniesienia dla kompaktowego przemysłu siłowników elektrycznych w Chinach.

Siłownik został rygorystycznie przetestowany przez CSA zgodnie ze standardem UL i CSA. Współczynnik obciążenia może przekraczać 70% dla wszystkich serii. System EPS jest samokalibrujący, co wirtualnie eliminuje "polowanie" i zapewnia standardowy sygnał monitorowania pozycji wyjściowej.
