System spalania kotła 20S 50Nm Aktuator ćwierćobrotów

  • Boiler Combustion System 20S 50Nm Quarter Turn Actuator
  • Boiler Combustion System 20S 50Nm Quarter Turn Actuator
Place of Origin WUHAN,CHINA
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Model Number DCL-02E/05E
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standard Torque 18Nm to 50Nm Standard Time 15s to 20s
Input Signal 4-20mA/2-10V/1-5V Output Signal 4-20mA
Power Supply 24VAC/110VAV/220VAC/380VAC Installation Angle 360°
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Protection Grade IP67 NEMA4/4X
Total Weight 1.2kg to 2.5kg Motor Power 6W to 10W
Podkreślić

Wykonawca elektryczny IP67 z ćwierćobrotem

,

NEMA4/4X Elektryczny aktuator zaworu

,

wodoszczelny czterokrotny siłownik
Zostaw wiadomość
opis produktu

System spalania wykorzystywany jako elektryczny napęd napędowy / palnik / kotel / rurka



Cechy

  • Działanie na ćwierć obrotu z ograniczeniami mechanicznymi
  • Typ modulacji do sterowania proporcjonalnego z sygnałem wejściowym 4-20mA/1-5V/2-10V
  • Wysokiej wydajności EMC i odporności na wysoką temperaturę konstrukcji palników i kotłów
  • Kompaktna konstrukcja zintegrowana z zespołem silnika/regulacji i obudową
  • Obudowa ze stopu aluminium odlewanego na lico z napędem powlekanym na odporność na korozję
  • Całkowicie metalowe pociągi biegów z samoblokującymi się workami
  • Wizualny wskaźnik pozycji zaworu
  • Przerwanie ręczne
  • CSA certyfikowany zgodnie z normą UL/oznakowaniem CE/RoHS 3.0



Opis

Aktory elektryczne typu modulującego małych rozmiarów DCL są szeroko stosowane w systemie spalania, zwłaszcza dla palników, zarówno w Chinach, jak i w USA.Wykonujące urządzenia są zamontowane na kanale lub rurze do wchłaniania paliwa w celu kontrolowania płomienia lub zamontowane na zawór wentylacyjny w celu kontrolowania temperaturyPonieważ kotel jest zawsze w bardzo wysokiej temperaturze i zawsze ma silne zakłócenia elektromagnetyczne w otoczeniu, więc uruchomienie musi być bardzo trudne.

Wszystkie serii zestawów sterujących DCL przeszły 4000V EFT ((Electrical Fast Transition), 4000V ESD (Electrostatic Discharge) oraz 2500V Surge test i Radiation test oraz 85°C/85% test wilgotności,które zapewniają, że siłownik może utrzymywać wysoką dokładność napędu w układzie spalaniaDCL zbudowało kompleksowe laboratorium badawcze przez 5 lat, aby wykonywać testy powyżej stale, aby zapewnić stabilność jakości.





Specyfikacja:



Rodzaj siłownika Czas standardowy/wrotnik Opcjonalny czas/wrotny moment kąt obrotu ((Max.range) Całkowita masa Zasilanie Wybrany obwód sterujący
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° regulowalne 10,2 kg Wymagania w zakresie bezpieczeństwa Rodzaje A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360°Sterowalne 2.5kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360°Sterowalne 4.5kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° regulowalne 9 kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5kg
DCL-60 45S/600Nm   10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° regulowalne 19 kg AV110V/AC220V/AC380V Rodzaje A/B/C/D/E/F/H
DCL-160 48S/1600Nm   19.5kg
DCL-250 75S/2500Nm   20 kg
Parametry wydajności Wykaz typu regulacji ((typ E)
DCL-MZZ 18Nm   3r 10,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° regulowalne 4.5kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5kg

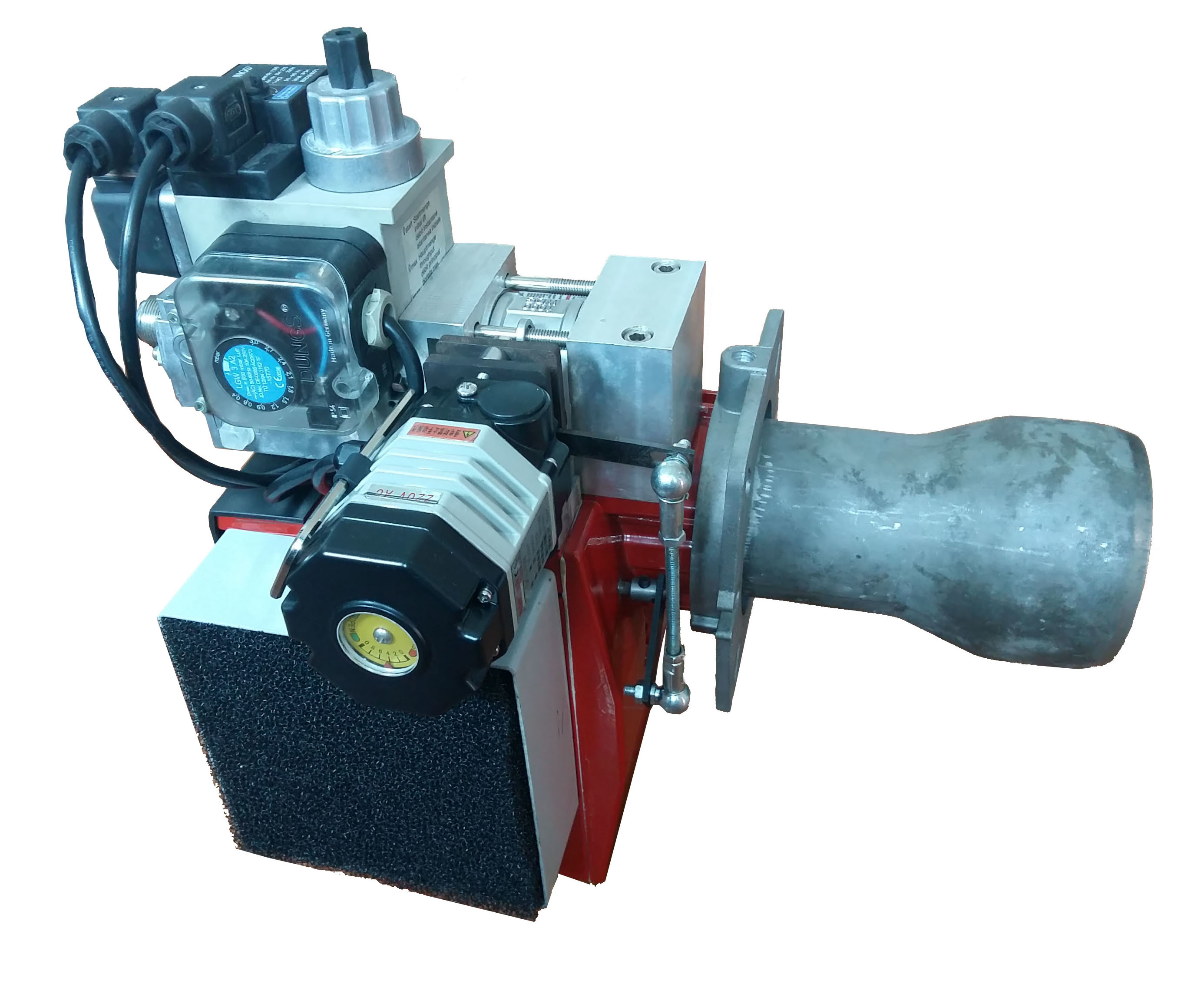

System spalania kotła 20S 50Nm Aktuator ćwierćobrotów 0

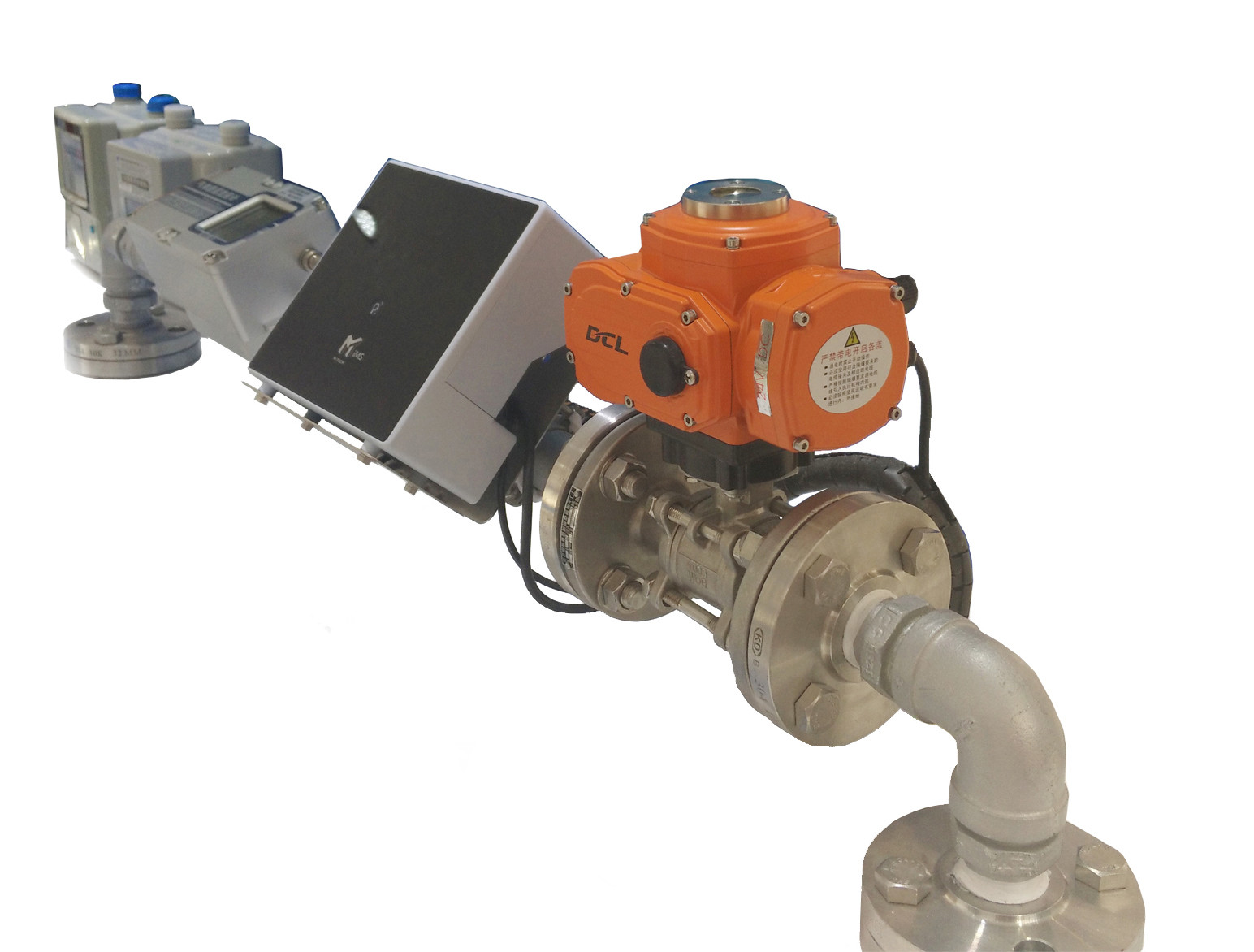

System spalania kotła 20S 50Nm Aktuator ćwierćobrotów 1
