Czwartokrotny obrót 4mA S4 Przerywany silnikowy aktuator zaworu

  • Quarter Turn 4mA S4 Intermittent Motorized Valve Actuator
  • Quarter Turn 4mA S4 Intermittent Motorized Valve Actuator
  • Quarter Turn 4mA S4 Intermittent Motorized Valve Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu Model dcl e
Minimalne zamówienie 1pc
Szczegóły pakowania KARTON/PALETA
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 2000 sztuk / miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standard Time/Torque 20S to 75S/50Nm to 2500Nm/442in.lbs to 22125in.lbs Installation Angle 360°
Input Signal 4-20mADC/1-5VDC/2-10VDC Output Signal 4-20mADC
Power Supply 24VAC/110VAV/220VAC Total Weight 2.5KG to 20KG
Motor Power 10W to 140W Ambient Temperature -25℃~+55℃ / -13°F~+131°F
Protection Grade IP67 NEMA4/4X
Podkreślić

220VAC Wykonujący z ćwierćobrotem

,

S4 Wykonujący zawór przerywany

,

4mA Wykonujący zawór
Zostaw wiadomość
opis produktu

Siłownik obrotowy ćwierćobrotowy S4 z pracą przerywaną, 1200 razy/godzinę



Parametry DCL-05E~250E.pdf



Opis

Elektryczne siłowniki modulacyjne DCL są przeznaczone do pracy przerywanej S4. Siłownik wykonuje sekwencyjne, identyczne cykle startu, pracy i spoczynku z obciążeniem znamionowym. Ponieważ prąd rozruchowy wpływa na wzrost temperatury, jeśli silnik nie jest odpowiednio zaprojektowany, siłownik może łatwo ulec wyłączeniu podczas częstych rozruchów przez termiczny wyłącznik nadprądowy w silniku, a korpus siłownika będzie bardzo gorący.

Siłowniki zostały rygorystycznie przetestowane przez CSA i certyfikowane zgodnie ze standardem UL i CSA. W przemyśle chemicznym oraz spożywczym i napojów, przepływ musi być kontrolowany bardzo precyzyjnie, dlatego częstotliwość uruchamiania siłownika jest bardzo wysoka. 1200 razy/godzinę może osiągnąć światowy poziom i spełniać wymagania powyższych branż.



Typ DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Zasilanie AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Moment obrotowy 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm
Czas działania 20S 30S 30S 30S 45S 30S 48S 75S
Kąt obrotu 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Moc silnika 10W 25W 40W 90W 90W 120W 140W 140W
Prąd znamionowy 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Waga całkowita 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Sygnał wejściowy 4-20mADC,1-5VDC,2-10VDC
Sygnał wyjściowy 4-20mADC
Błąd podstawowy nie więcej niż ±1%
Błąd powtarzalności nie więcej niż 1%
Martwa strefa 0.5%-5.0% regulowana
Charakterystyka tłumienia 0 razy
Błąd powtarzalności w siłowniku ≤1%
Rezystancja izolacji AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Klasa wytrzymałości napięciowej AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 360° pod dowolnym kątem
Interfejs elektryczny Dwa wodoszczelne złącza kablowe G1/2, jedno dla przewodu zasilającego i jedno dla przewodu sygnałowego
Temperatura otoczenia -20℃~+55℃
Funkcja opcjonalna Ochrona przed nadmiernym momentem obrotowym/Grzałka osuszająca/Przełącznik stykowy pasywny/Wskaźnik kopułkowy/Uchwyt
Uwaga Wszelkie inne wymagane sygnały wejściowe lub wyjściowe, prosimy określić w zamówieniu.





Cechy

  • Praca ćwierćobrotowa z modulacją sterowaną sygnałem wejściowym 4-20mA/1-5V/2-10V
  • Pozycja napędu wyjściowego siłownika jest proporcjonalna do sygnału wejściowego

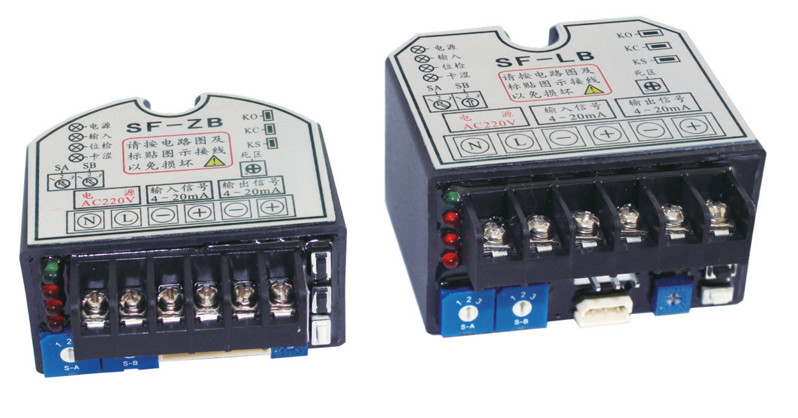

  • Inteligentny, całkowicie zalany żywicą pakiet sterowania znajduje się wewnątrz siłownika z integralną konstrukcją
  • Częstotliwość rozruchu do 1200 razy/godzinę i ponad 200 000 testów rozruchu z pełnym obciążeniem znamionowym
  • Obudowa ze stopu aluminium odlewanego ciśnieniowo IP 67 i Type 4X z uszczelnieniem NBR
  • Sygnał wyjściowy 4-20mA dla pozycji zaworu
  • Ręczne nadpisanie
  • Certyfikat CSA zgodnie z UL 429 i CSA C22.2/oznakowanie CE

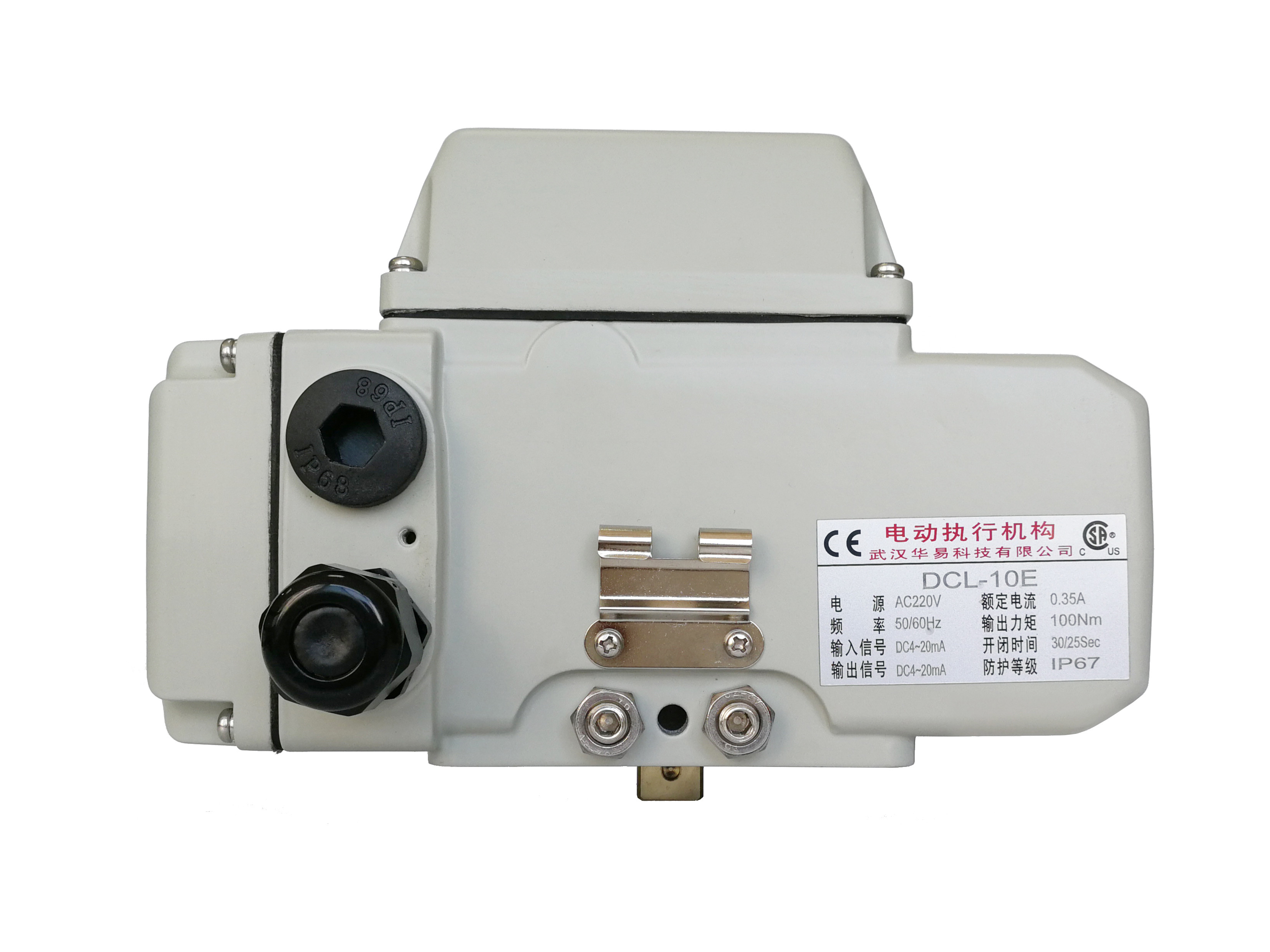

Czwartokrotny obrót 4mA S4 Przerywany silnikowy aktuator zaworu 0

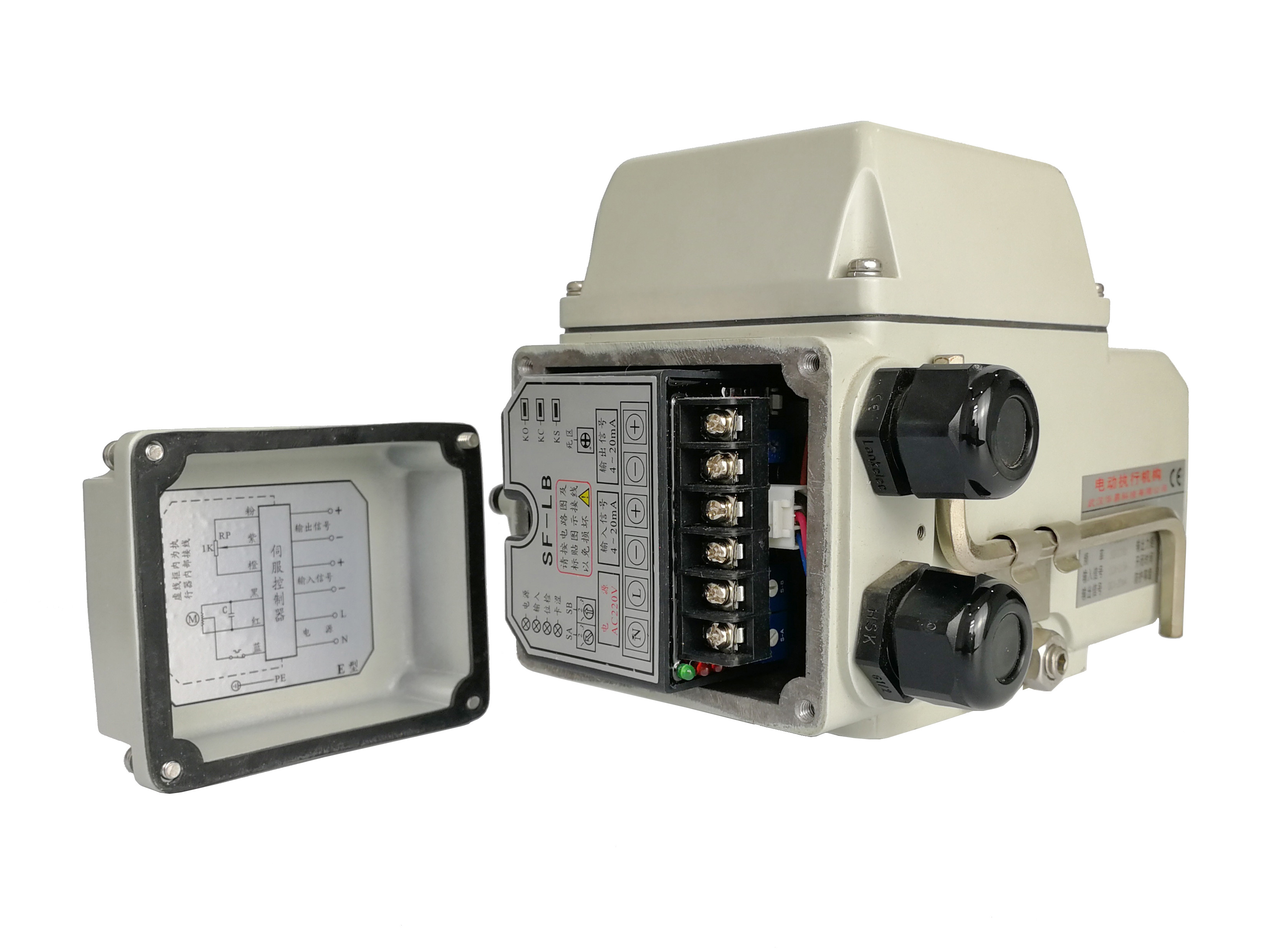

Czwartokrotny obrót 4mA S4 Przerywany silnikowy aktuator zaworu 1
