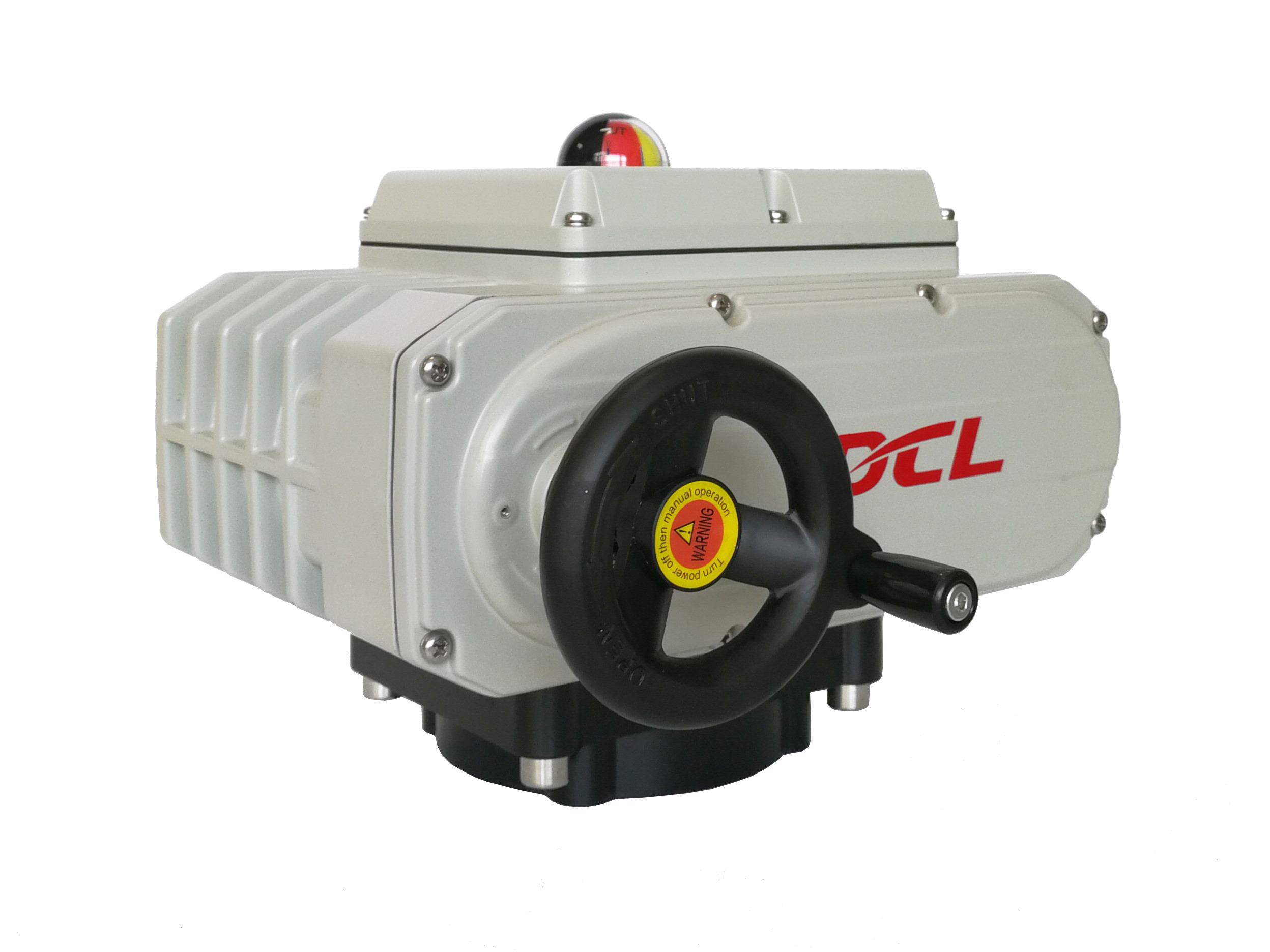

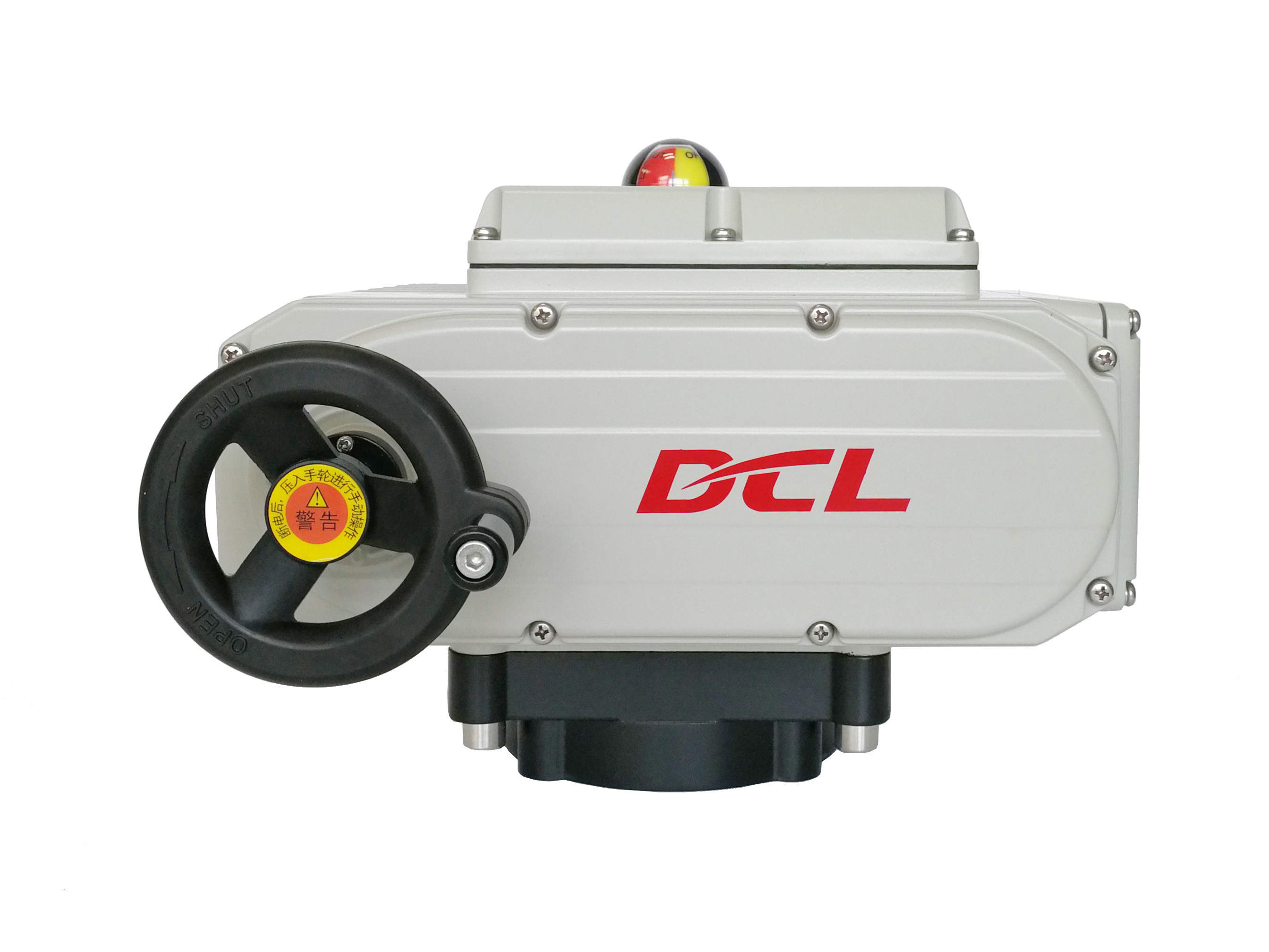

Najmniejszy zawór motylkowy DN650 2500Nm
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.
xSzczegóły Produktu
| Standard Time/Torque | 30S to 75S/1000Nm to 2500Nm/8850in.lbs to 22125in.lbs | Installation Angle | 360° |
|---|---|---|---|
| Total Weight | 20KG | Motor Power | 90W to 140W |
| Ambient Temperature | -25℃~+55℃ / -13°F~+131°F | Protection Grade | IP67 NEMA4/4X |
| Power Supply | 24VAC/110VAV/220VAC/380VAC/24VDC | ||
| Podkreślić | NEMA4/4X Elektryczny aktuator zaworu,2500Nm Wykonujący ćwierć obrotu,DN650 Wykonujący zawór motyla |
||
opis produktu
Elektryczny silnik obrotowy o dużym momentu obrotowym powyżej 1000 Nm z niewielkimi rozmiarami
DCL-100 160 250 wymiary i parametry.pdf
Cechy
- Najmniejszy rozmiar i najbardziej kompaktowa konstrukcja w zakresie momentu obrotowego od 1000Nm do 2500Nm
- Zestaw workowy końcowego etapu z ekstremalnie dużym, supertwardym stopem miedzi, w celu zmniejszenia siły i ścierania urządzeń
- Podwójny łańcuch rzędu od skrzynki biegów do pnia worm zapewnić siłę przenoszenia momentu obrotowego
- Silny silnik wyposażony w zapewnienie wysokiego momentu obrotowego startowego powyżej momentu obrotowego znamionowego w 10% przy napięciu znamionowym
- Badanie cyklu życia pełnego układu biegów ponad 10000 razy przy pełnym obciążeniu znamionowym w zakresie 80%
- Wymagania w odniesieniu do włączenia lub usunięcia zestawu pomiarowego
- Przekraczanie ręczne za pomocą klucza lub ręcznego koła z odkręceniem
- CSA certyfikowany zgodnie z normą UL/oznakowaniem CE/RoHS 3.0
| Parametry wydajności | |||||||||
| Rodzaj | DCL-100 | DCL-160 | DCL-250 | ||||||
| AC110V | AC220V | AC380V | AC110V | AC220V | AC380V | AC110V | AC220V | AC380V | |
| Moc silnika | 120 W | 120 W | 90 W | 140 W | 140 W | 100 W | 140 W | 140 W | 100 W |
| Prąd nominalny | 1.93A | 0.94A | 0.44A | 1.75A | 0.96A | 0.46A | 1.75A | 0.98A | 0.48A |
| Czas standardowy/wrotnik | 30S/1000Nm | 48S/1600Nm | 75S/2500Nm | ||||||
| Opcjonalny czas/wrotny moment | 15S/500Nm | ||||||||
| Kąt skrętu | 0/90° regulowane | ||||||||
| Dostępny obwód sterujący | Rodzaj A,B,C,D,E,F,H | ||||||||
| Całkowita masa | 19 kg | 190,5 kg | 20 kg | ||||||
| Odporność izolacyjna | 100MΩ/500VDC | 100MΩ/500VDC | 100MΩ/500VDC | ||||||
| Klasa napięcia | 1500VAC 1 minuta | 1800VAC 1 minuta | 1500VAC 1 minuta | 1800VAC 1 minuta | 1500VAC 1 minuta | 1800VAC 1 minuta | |||
| Klasa ochrony | IP67 | ||||||||
| Kąt instalacji | 360° pod każdym kątem | ||||||||
| Interfejs elektryczny | Dwa G1/2 Wate-proof Kable Connectors, jeden dla linii zasilania i jeden dla linii sygnału | ||||||||
| Temperatura otoczenia | -25/+55°C | ||||||||
| Funkcja opcjonalna | Ostrzegacz przed nadmiarem momentu obrotowego/grzejnik/wskaźnik kopuły/ręcznik | ||||||||
Opis
Aktor elektryczny typu DCL z dużym momentem obrotowym jest bardzo kompaktowy i lekki ze względu na innowacyjną konstrukcję biegów,co sprawia, że przód jest mniejszy, podczas gdy końcowy etap jest bardzo duży.Aktory są szeroko stosowane do napędzania wielkości zaworu, ale z ograniczoną powierzchnią montażową.
Ponadto, ze względu na mniejszą objętość i masę, w określonym zakresie momentu obrotowego od 1000Nm do 2500Nm,DCL silnik elektryczny typu dużego momentu obrotowego jest zdecydowanie bardziej ekonomiczny i oszczędny w porównaniu ze wszystkimi innymi typami silników elektrycznych na tym samym poziomie jakościTak więc staje się on coraz bardziej akceptowany i popularny wśród wielu klientów ze stali, elektrowni, cementów itp., którzy wcześniej lubili korzystać z silników silnikowych dużej wielkości.
