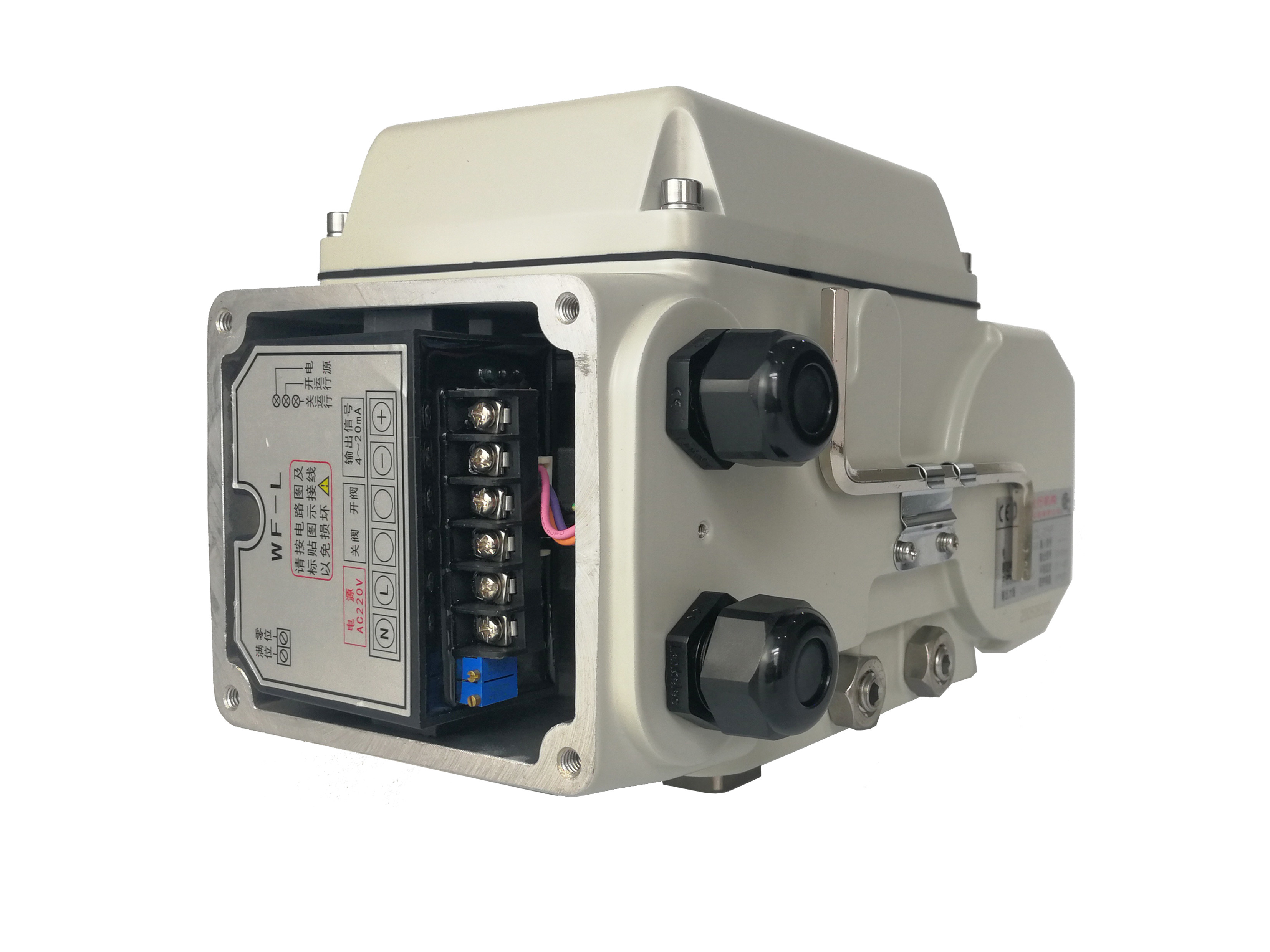

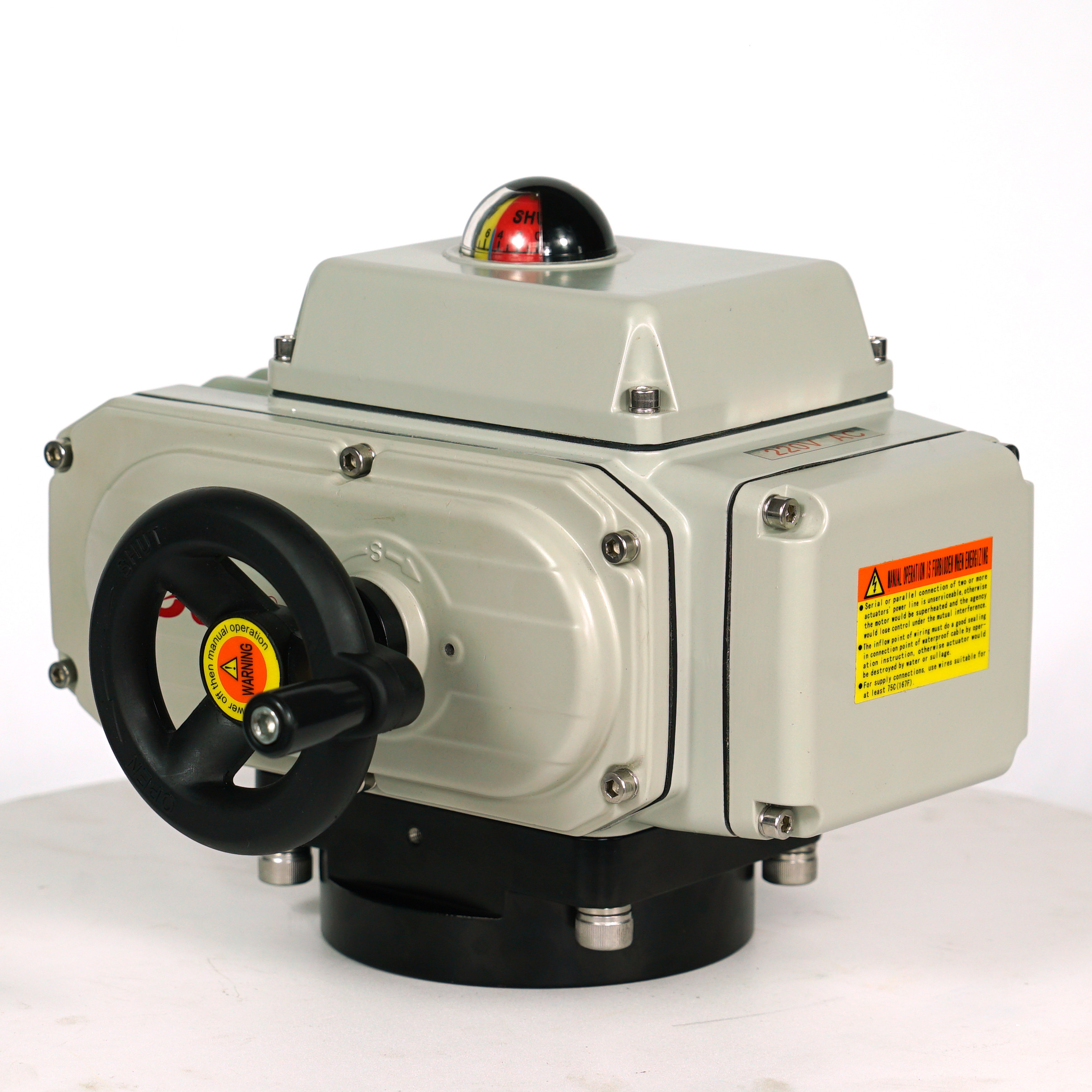

  • Butterfly Valve 70% ISO5211 Quarter Turn Actuator
  • Butterfly Valve 70% ISO5211 Quarter Turn Actuator
  • Butterfly Valve 70% ISO5211 Quarter Turn Actuator
Place of Origin WUHAN,CHINA
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Model Number DCL-05F/10F/20F/40F/60F/100F/160F/250F
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standard Time/Torque 20S to 75S/50Nm to 2500Nm/442in.lbs to 22125in.lbs Installation Angle 360°
Total Weight 2.5KG to 20KG Motor Power 8W to 140W
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Protection Grade IP67 NEMA4/4X
Power Supply 24VAC/110VAV/220VAC Output Signal 4-20mA
Podkreślić

ISO5211 Aktuator na ćwierć obrotu

,

Wykonujący zwrot z czwartej części zaworu motylka

,

Wykonujący zawór o czwartym obrócie IP67
Zostaw wiadomość
opis produktu

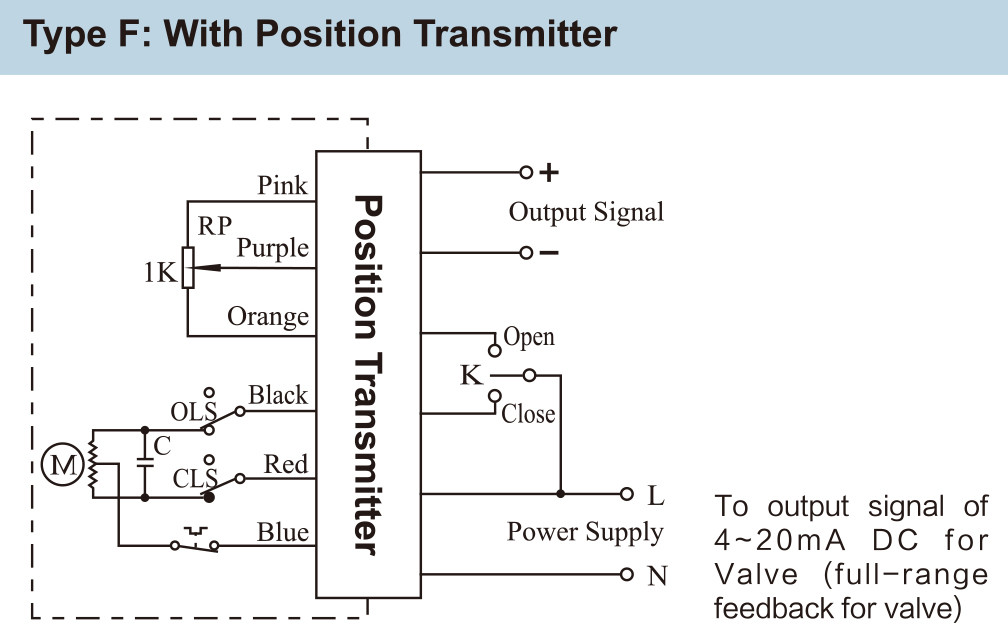

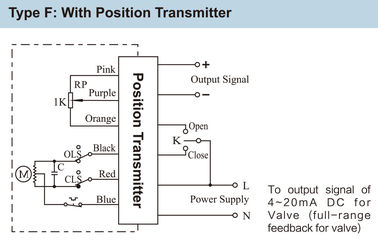

Pozycyjny nadajnik wyposażony w czwartokrotny aktuator obrotowy/4-20mA zwrot zwrotny dla pozycji zaworu



Cechy

  • Samodzielnie opracowany nadajnik pozycji do wyjścia 4-20mA sygnału pozycji zaworu
  • Wysokiej jakości obudowa ze stali stopowej i łożyska kulkowe, z napędem biegów całkowicie metalowych
  • Silnik ciężkiej eksploatacji o 70% cyklu roboczego dla zastosowań ciężkich
  • Obudowa z stopów aluminium odlewanego pod wysokim ciśnieniem z IP67 i klasą uszczelniania typu 4X
  • Przerwanie ręczne
  • ISO5211 bezpośrednia instalacja
  • CSA wymienione według normy UL/oznakowania CE/RoHS 3.0



Opis

Elektryczny siłownik modelu DCL F jest wyposażony w samodzielnie opracowany nadajnik pozycji do wyjścia 4-20mA sygnału analogowego pozycji zaworu.Może być szeroko stosowany w 3-punktowym systemie sterowania pływającym do napędzania zaworów motylkowych o ćwierć obrotuTen rodzaj systemu sterowania może uzyskać ciągły sygnał analogowy sygnału pozycji zaworu, aby zdecydować, kiedy odłączyć moc lub odwrócić kierunek mocy.

Cykl pracy siłownika wynosi 70% lub więcej. W przypadku typu włączonego i wyłączonego siłownik może pracować przez 20 minut bez przerwy. W przypadku typu modulującego siłownik może uruchomić 1200 razy na godzinę.Cały pełny zakres cyklu życia otwarcia i zamknięcia wynosi ponad 10000 razy i 200000 razy uruchomienia.





Specyfikacja:



Rodzaj siłownika Czas standardowy/wrotnik Opcjonalny czas/wrotny moment kąt obrotu ((Max.range) Całkowita masa Zasilanie Wybrany obwód sterujący
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° regulowalne 10,2 kg Wymagania w zakresie bezpieczeństwa Rodzaje A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360°Sterowalne 2.5kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360°Sterowalne 4.5kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° regulowalne 9 kg Wymagania w zakresie bezpieczeństwa i bezpieczeństwa Rodzaje A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5kg
DCL-60 45S/600Nm   10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° regulowalne 19 kg AV110V/AC220V/AC380V Rodzaje A/B/C/D/E/F/H
DCL-160 48S/1600Nm   19.5kg
DCL-250 75S/2500Nm   20 kg
Parametry wydajności Wykaz typu regulacji ((typ E)
DCL-MZZ 18Nm   3r 10,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° regulowalne 4.5kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5kg

Wynik wynoszący 50% 0

Wynik wynoszący 50% 1
