Modulacja prądu stałego bez szczotki, ćwierćobieg elektryczny

  • Modulating DC Brushless Quarter Turn Electric Actuator
  • Modulating DC Brushless Quarter Turn Electric Actuator
  • Modulating DC Brushless Quarter Turn Electric Actuator
Place of Origin WUHAN,CHINA
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Model Number DCL-10GE/40GE
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Action Time 15S/30S Output Torque 0~600Nm
Input Signal 4-20mADC Output Signal 4-20mADC
Power Supply 24VDC Installation Angle 360°
Motor Power 30W/70W Total Weight 4.5KG/9.5KG
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Protection Grade IP67 NEMA4/4X
Podkreślić

ISO5211 Aktuator na ćwierć obrotu

,

Wykonujący bezszczotkowy czwartokrotny obrót prądu stałego

,

Modulacja aktuatora ćwierćobrotów
Zostaw wiadomość
opis produktu

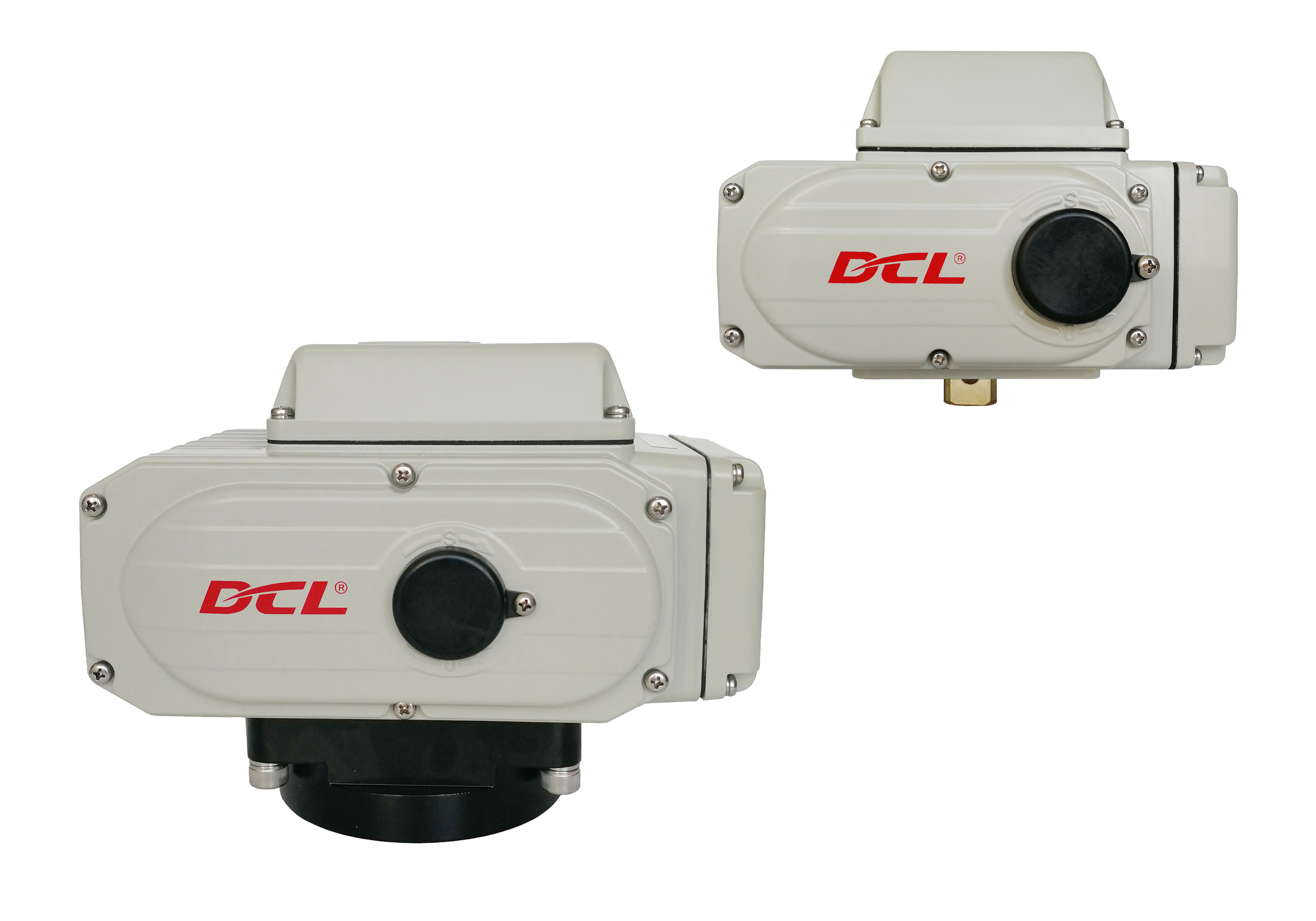

Modulacja prądu stałego bez szczotki, ćwierćobieg elektryczny



Wymiary i parametry DCL-10GE 40GE.pdf



Cechy

  • Typ modulacji zasilania 24VDC
  • Moment obrotowy może być precyzyjnie ustawione w określonym zakresie
  • Ciężki silnik bezszczotkowy prądu stałego o niskiej temperaturze wzrostu, dłuższa żywotność, zapewnia wysoki moment startowy i bardzo małą siłę inercji
  • Wymagania dotyczące kontroli momentu obrotowego w badaniu i ochrony przed prądem
  • Kompaktny inteligentny serwo sterownik proporcjonalny opakowany z tworzywa sztucznego
  • IP 67 wytrzymała obudowa z stopów aluminium, ochrona przed pyłem i wodą
  • Przerwanie ręczne
  • ISO5211 bezpośrednia instalacja
  • Standardy UL/wykaz CSA/oznakowanie CE/zgodność z RoHS 3



Opis

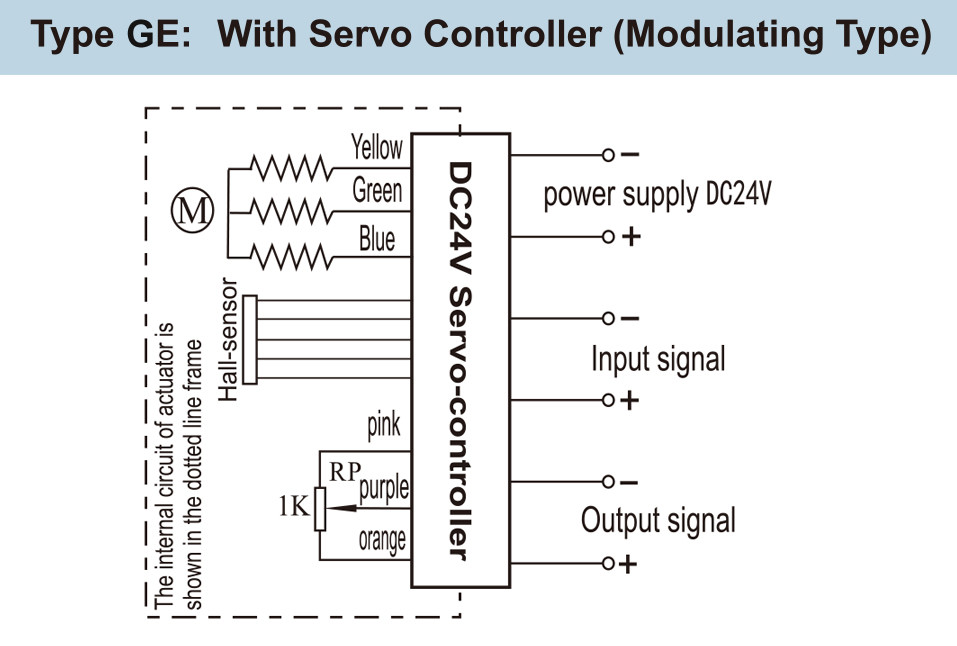

DCL-10GE/40GE jest zasilany przez 24VDC i proporcjonalnie sterowany przez sygnał sterowania wejściem 4-20mA lub 2-10V.Rotor magnetyczny sprawia, że temperatura silnika wzrasta o 20°C niżej niż w silniku ACCzęste uruchamianie powoduje niewielką gorączkę. Aktuator może osiągnąć 1200 razy na godzinę z dużym momentem uruchamiania i silną zdolnością przeciążenia.

Co więcej, silnik bezszczotkowy prądu stałego jest niemechanicznym tarciem i może zapewniać odwrotną funkcję hamowania elektromagnetycznego.prędkość silnika automatycznie zwalnia, gdy wartość ustawiona zbliża się, aby poprawić dokładność pozycjonowania (błąd mniejszy niż ± 1%) przy mniejszych wibracjach.

W przypadku, gdy zawór jest zablokowany i wymaga większego momentu obrotowego niż normalnie, siłownik typu GE automatycznie odwróci się nieco wstecz,następnie obracać z mniejszą prędkością i większym momentem obrotowym, aby popchnąć zawór przed zawór, aż zawór poruszać się płynnie do normalnej prędkości.





Parametry wydajności
Rodzaj DCL-10GE DCL-40GE
　 DC24V±10% DC24V±10%
Moc silnika 30 W 70 W
Maksymalny prąd 3.3A 1.8A 8.9A 6.6A
Czas działania 15S 30S 15S 30S
Moment wyjściowy 0/100Nm Opcjonalnie 100 ‰400Nm Opcjonalnie 100 ‰600Nm Opcjonalnie
Całkowita masa 40,5 kg 90,5 kg
Sygnał wejściowy 4/20mADC
Sygnał wyjściowy 4/20mADC
Podstawowy błąd nie więcej niż ± 1%
Wzajemne błędy Nie więcej niż 1%
Śmierć przestrzeni 00,5-5,0% regulowalne
Charakterystyka tłumienia 0 razy
Powtarzający się błąd aktuatora ≤1%
Kąt skrętu 0/900Zmiennik
Odporność izolacyjna 100MΩ/250VDC
Klasa napięcia 500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 3600pod każdym kątem

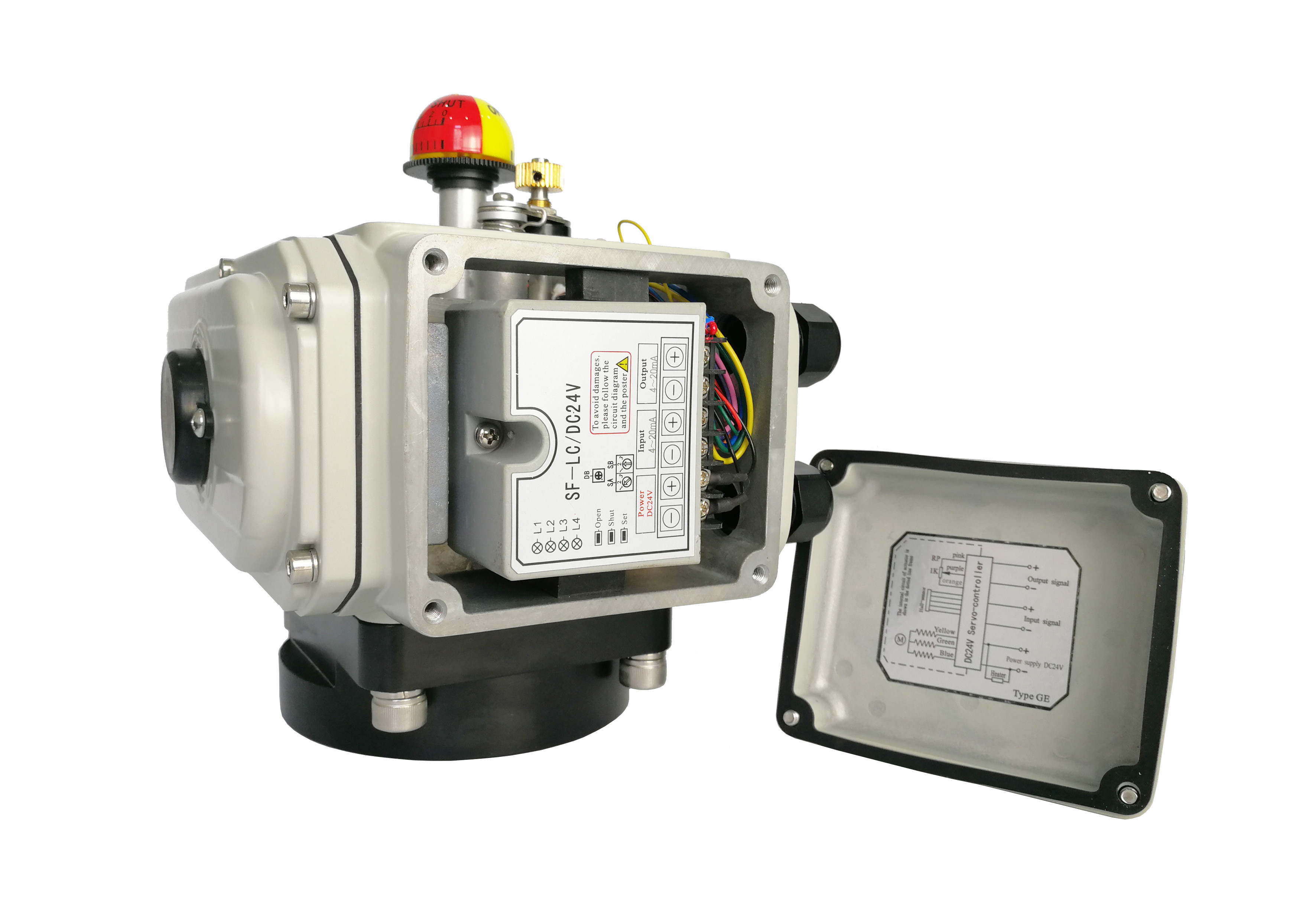

Interfejs elektryczny Dwa G1/2 Wate-proof Kable Connectors, jeden dla linii zasilania i jeden dla linii sygnału
Temperatura otoczenia -25/+55°C
Funkcja opcjonalna Ogrzewacz/wyłącznik kontaktowy pasywny/wskaźnik kopuły
