Sprzęgłowe urządzenia do sterowania prądem

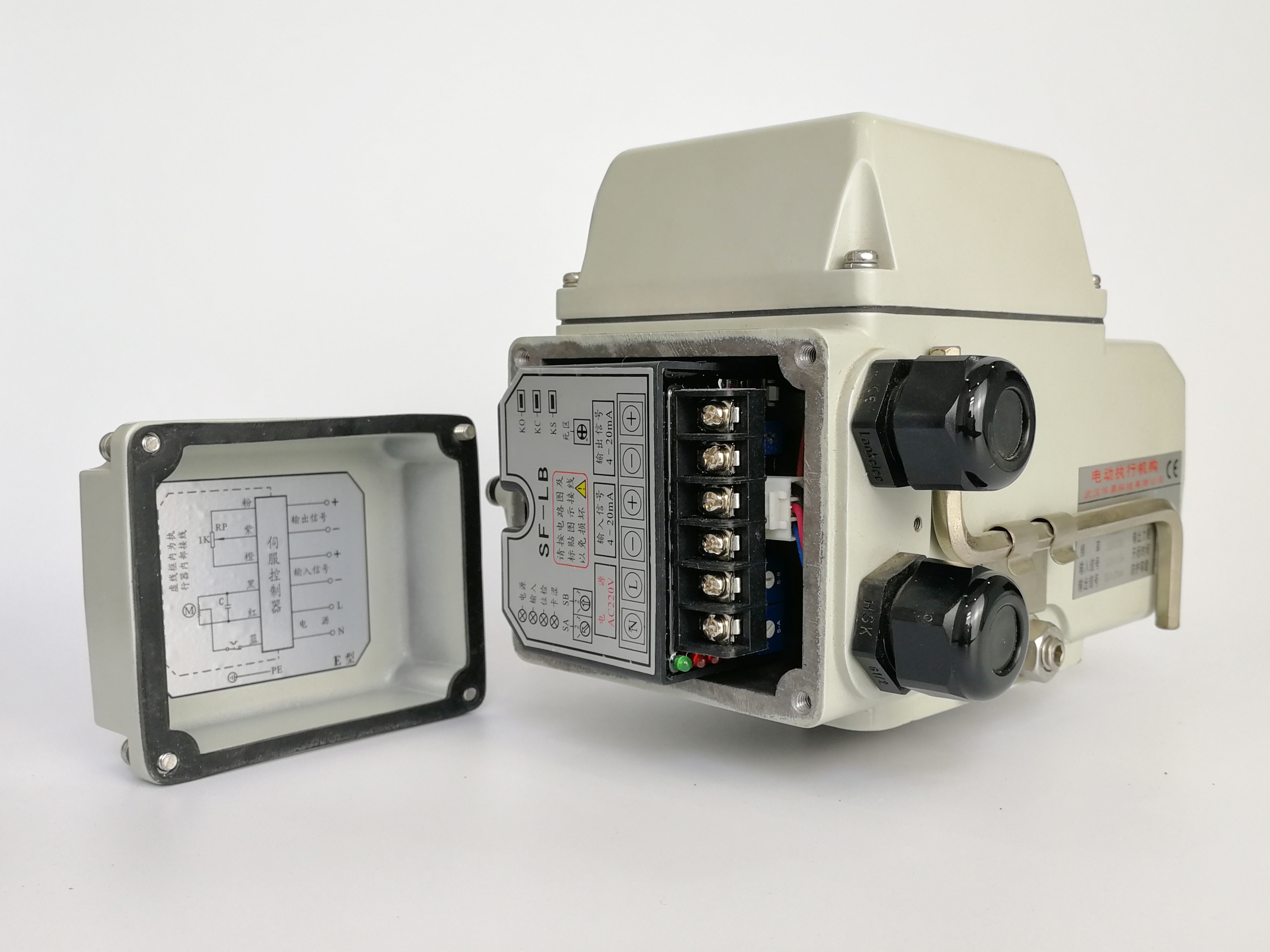

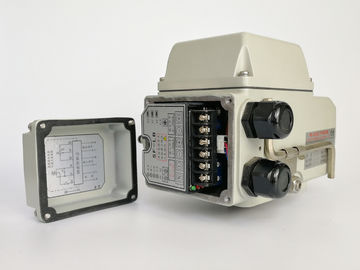

  • Smart Control Adjustable 220VAC Quarter Turn Actuator
  • Smart Control Adjustable 220VAC Quarter Turn Actuator
Miejsce pochodzenia Wuhan, Chiny
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Numer modelu DCL-02E/05E/10E/20E/40E/60E/100E/160E/250E
Minimalne zamówienie 1pc
Szczegóły pakowania KARTON/PALETA
Czas dostawy 7 dni roboczych
Zasady płatności D/P, T/T, Western Union, MoneyGram
Możliwość Supply 2000 sztuk / miesiąc

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standard Time/Torque 15S to 75S/18Nm to 2500Nm/160in.lbs to 22125in.lbs Installation Angle 360°
Input Signal 4-20mA or 2-10V / 1-5V optional Output Signal 4-20mA
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Total Weight 2.5KG to 20KG
Motor Power 10W to 140W Protection Grade IP67 NEMA4/4X
Power Supply 24VAC/110VAV/220VAC
Podkreślić

NEMA4/4X Elektryczny aktuator zaworu

,

220VAC Wykonujący z ćwierćobrotem

,

RoHS czwartokrotny siłownik
Zostaw wiadomość
opis produktu

Regulowany siłownik obrotowy z sygnałem wejściowym 4-20mA / 2-10V / 1-5V



Parametry DCL-05E~250E.pdf



Cechy

  • W pełni zalany wielofunkcyjny inteligentny pakiet sterowania, wiodąca w świecie zdolność do eliminacji zakłóceń
  • Funkcja samokalibracji i samokontroli problemów
  • Praca obrotowa z mechanicznymi ograniczeniami
  • Unikalna zintegrowana konstrukcja silnika/pakietu sterowania/obudowy o bardzo małych rozmiarach i pięknym wyglądzie
  • Odporna na warunki atmosferyczne obudowa ze stopu aluminium z powłoką poliestrową wiązaną termicznie
  • Wytrzymały silnik z zabezpieczeniem termicznym przed przeciążeniem
  • Standardowe mocowanie zaworu wieloflanzowego ISO5211
  • Certyfikat CSA zgodny ze standardem UL i CSA / Oznaczenie CE



Opis

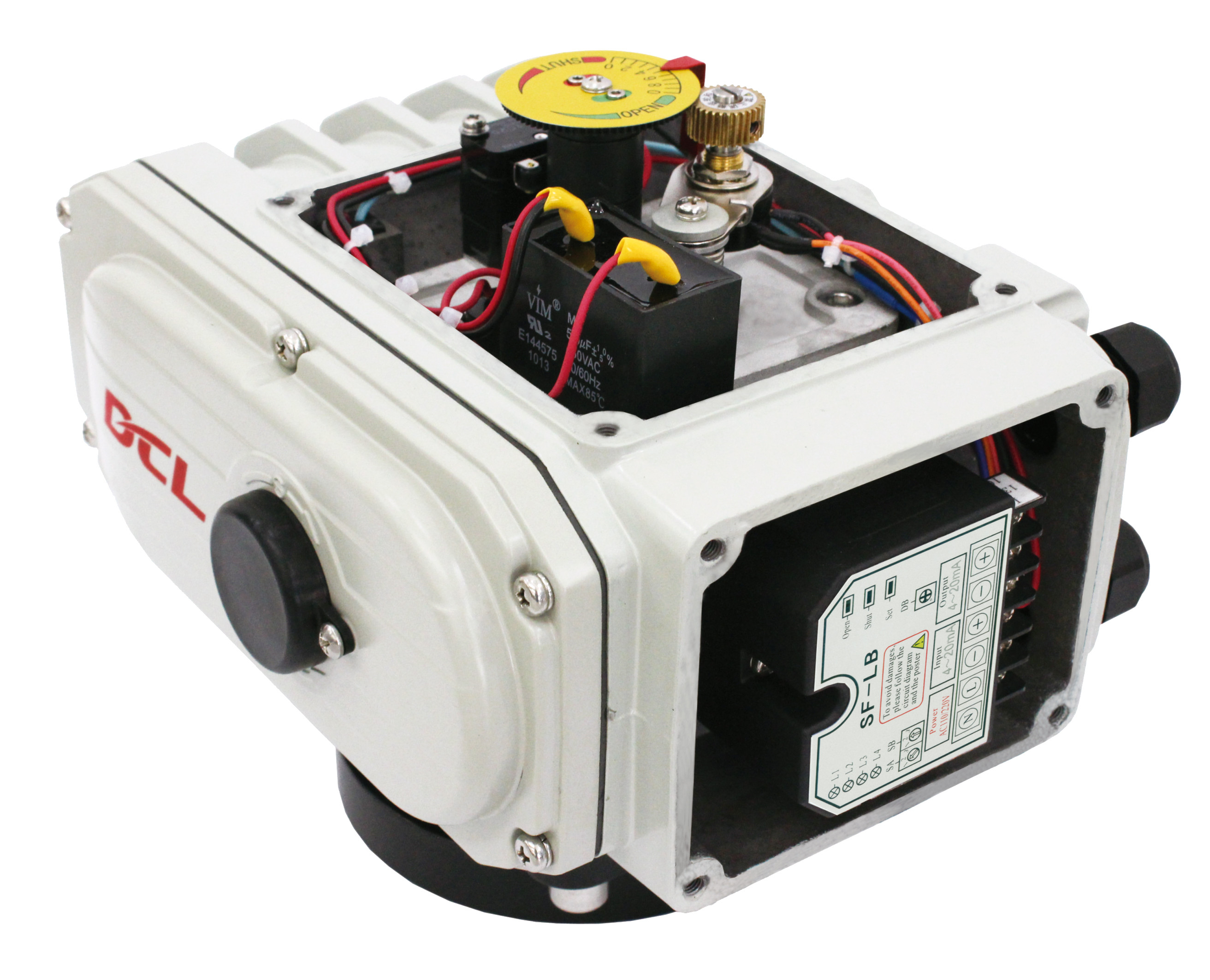

Elektryczny siłownik modulacyjny DCL z inteligentnym pakietem sterowania jest sterowany sygnałem wejściowym 4-20mA lub 2-10V. Zmiana wejściowego sygnału sterującego powoduje proporcjonalną zmianę położenia wyjścia siłownika. Jednocześnie standardowo wyprowadza sygnał proporcjonalny 4-20mA w celu sprzężenia zwrotnego rzeczywistej pozycji wyjścia siłownika. Przy włączonym zasilaniu silnika, ale braku sygnału sterującego, siłownik można ustawić na zamknięcie awaryjne, otwarcie awaryjne lub pozostanie w miejscu.

Inteligentny pakiet sterowania jest całkowicie zalany, aby chronić elektronikę przed wibracjami i wilgocią. Siłownik przeszedł rygorystyczny test EMC, w tym testy EFT, ESD i przepięciowe, i został certyfikowany przez CSA zgodnie ze standardem UL i CSA.



Specyfikacja:



Typ DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Zasilanie AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Moment obrotowy 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm
Czas działania 20S 30S 30S 30S 45S 30S 48S 75S
Kąt obrotu 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Moc silnika 10W 25W 40W 90W 90W 120W 140W 140W
Prąd znamionowy 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Waga całkowita 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Sygnał wejściowy 4-20mADC,1-5VDC,2-10VDC
Sygnał wyjściowy 4-20mADC
Błąd podstawowy nie więcej niż ±1%
Błąd powtarzalności nie więcej niż 1%
Martwa strefa 0.5%-5.0% regulowana
Charakterystyka tłumienia 0 razy
Błąd powtarzalności w siłowniku ≤1%
Rezystancja izolacji AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Klasa napięcia wytrzymywanego AC24V:500VAC 1 minuta AC110/220V:1500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 360° pod dowolnym kątem
Interfejs elektryczny Dwa wodoszczelne złącza kablowe G1/2, jedno dla linii zasilania i jedno dla linii sygnałowej
Temperatura otoczenia -20℃~+55℃
Funkcja opcjonalna Ochrona przed nadmiernym momentem obrotowym/Grzałka osuszająca/Przełącznik styku pasywnego/Wskaźnik kopułkowy/Uchwyt
Uwaga Wszelkie inne wymagane sygnały wejściowe lub wyjściowe, prosimy określić w zamówieniu.



Weather Proof 360° CSA Quarter Turn Electric Actuator

Weather Proof 360° CSA Quarter Turn Electric Actuator
