6 przełączników granicznych 7S 9Nm

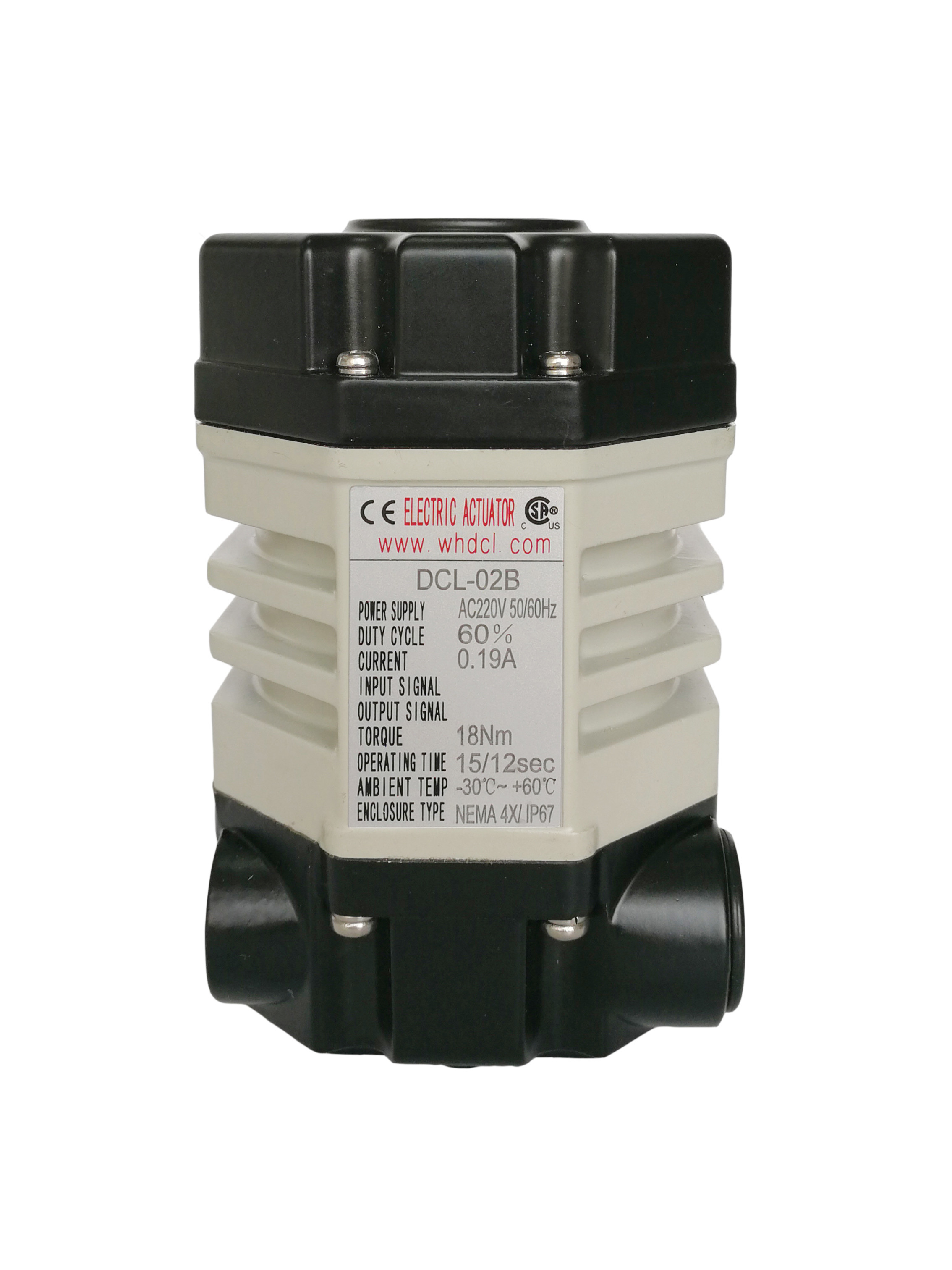

  • 6 Limit Switches 7S 9Nm Quarter Turn Actuator
  • 6 Limit Switches 7S 9Nm Quarter Turn Actuator
Place of Origin WUHAN,CHINA
Nazwa handlowa DCL
Orzecznictwo CE/ROHS/CSA/IP67
Model Number DCL-02B with middle position
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Standard Time/Torque 15S/18Nm Optional Time/Torque 7S/9Nm 60S/18Nm
Total Weight 1.2KG Power Supply 24VAC/110VAV/220VAC
Motor Power 6W Ambient Temperature -25℃~+55℃ / -13°F~+131°F
Installation Angle 360° Protection Grade IP67 NEMA4/4X
Podkreślić

NEMA4/4X Elektryczny aktuator zaworu

,

7S 9Nm Aktuator z ćwierćobrotem

,

Wykonawca z ćwierćobrotem CE
Zostaw wiadomość
opis produktu

Urządzenie czwartokrotnego obrotu z środkowym ustawieniem / pomocniczymi elektrycznymi przełącznikami granicznymi





Wymiary i parametry DCL-02.pdf



Cechy

  • Zakres obrotu mniejszy niż 360°, można ustawić pozycję środkową
  • Wielokrotne źródła zasilania opcjonalne, 24VDC, 24VAC, 110VAC, 220VAC
  • 3 zestawy z 6 przełącznikami granicznymi na 3 pozycje, odpowiednio otwarte, bliskie i środkowe
  • Całkowicie zamknięty asynchroniczny silnik wiewiórkowo-klatkowy/ciężkie urządzenia
  • Samozamykanie w dowolnej pozycji
  • Wskaźnik pozycji zaworu
  • Przerwanie ręczne



Opis

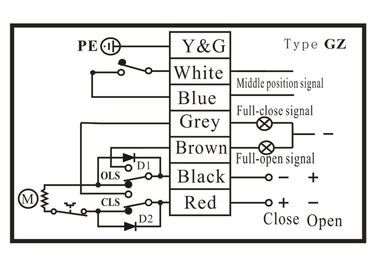

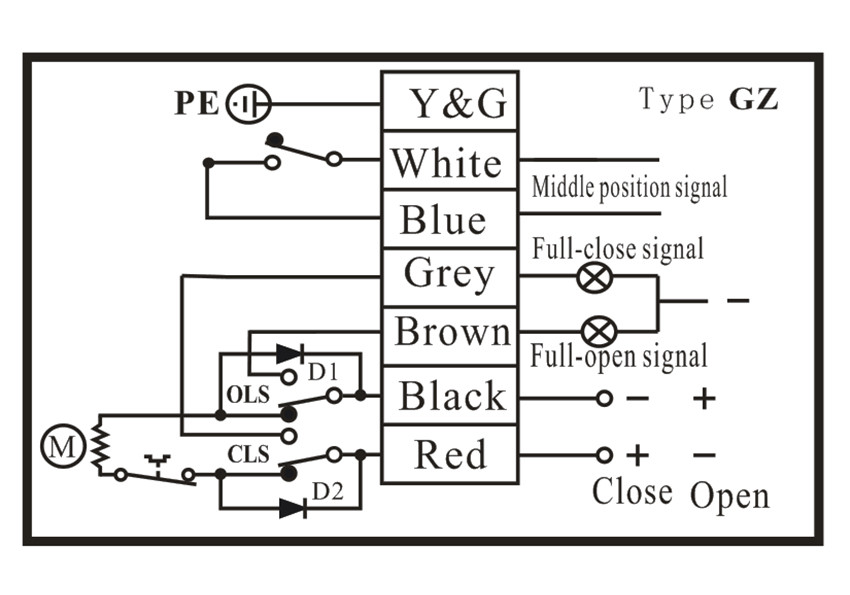

DCL zapewnia dostosowaną obsługę projektową dla niektórych specjalnych wymagań.Schemat okablowania może być zaprojektowany według wymagań klientaAktuator z pozycją środkową jest powszechnie stosowany w zastosowaniach, które wymagają wstępnie ustawionej pozycji sterowania pośredniej, takiej jak zawór kuli typu T.



Parametry wydajności
Rodzaj DCL-02 DCL-MZZ(Wielokrotne zakręty)
Władza DC24V AC24V AC110V AC220V DC24V
Moc silnika 8W 6W 6W 6W 20 W
Prąd nominalny 0.7A 1.3A 0.3A 0.15A 1.1A
Czas standardowy/wrotnik 15S/18Nm 18Nm
Opcjonalny czas/wrotny moment 7S/9Nm 60S/18Nm 　
Kąt lub zakręty skrętu 0/900 3 r/min
Dostępny obwód sterujący Typ G Rodzaj A,B Rodzaj A,B,E, 　
Całkowita masa 10,2 kg
Odporność izolacyjna 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Klasa napięcia 500VAC 1 minuta 1500VAC 1 minuta 500VAC 1 minuta
Klasa ochrony IP67
Kąt instalacji 3600pod każdym kątem
Interfejs elektryczny Kabel 7-rdzeniowy do podłączenia
Temperatura otoczenia -25/+55°C
Środki zabezpieczające 2A 3A 1A 1A 2A

6 przełączników granicznych 7S 9Nm 06 przełączników granicznych 7S 9Nm 1
